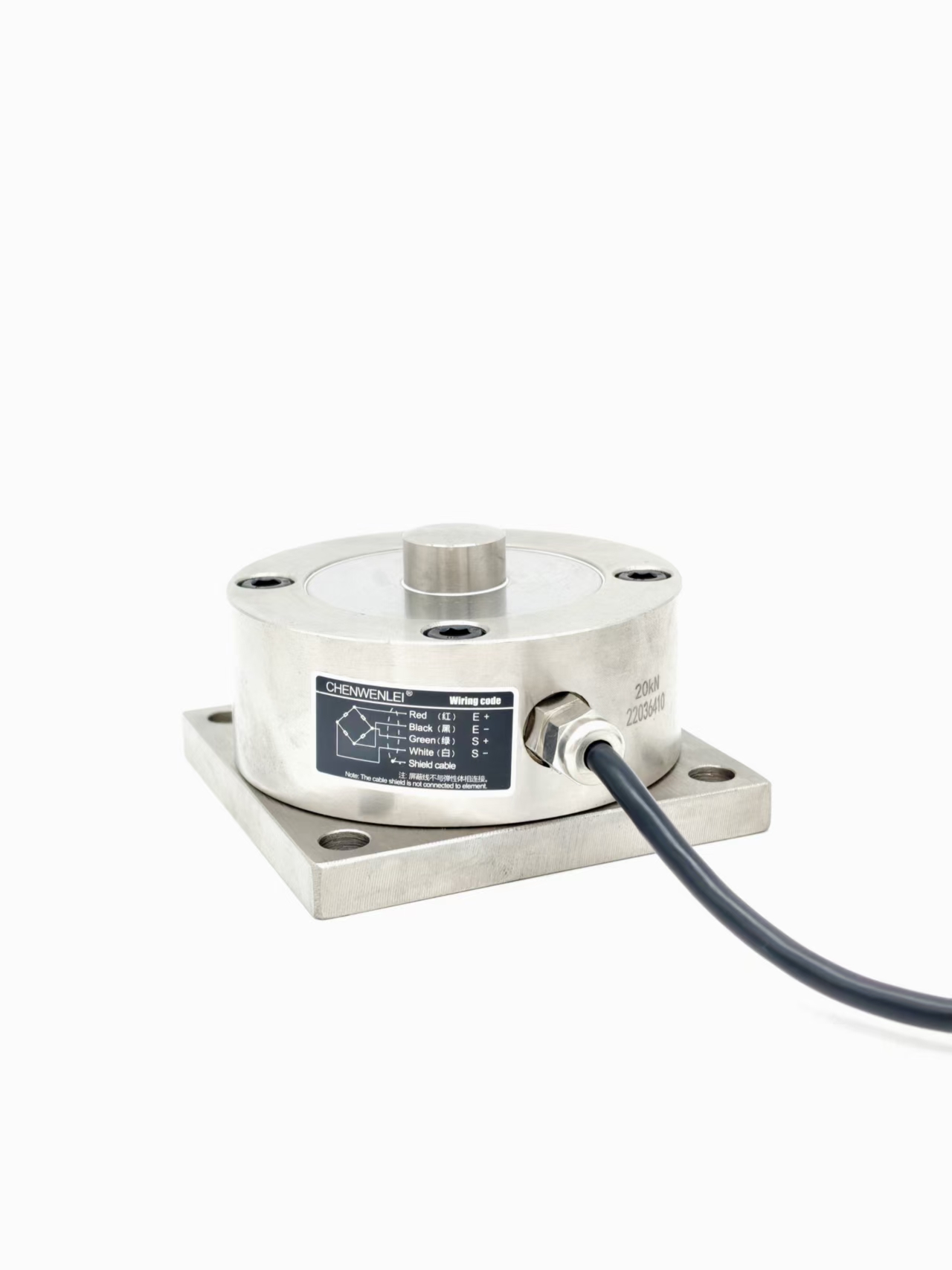

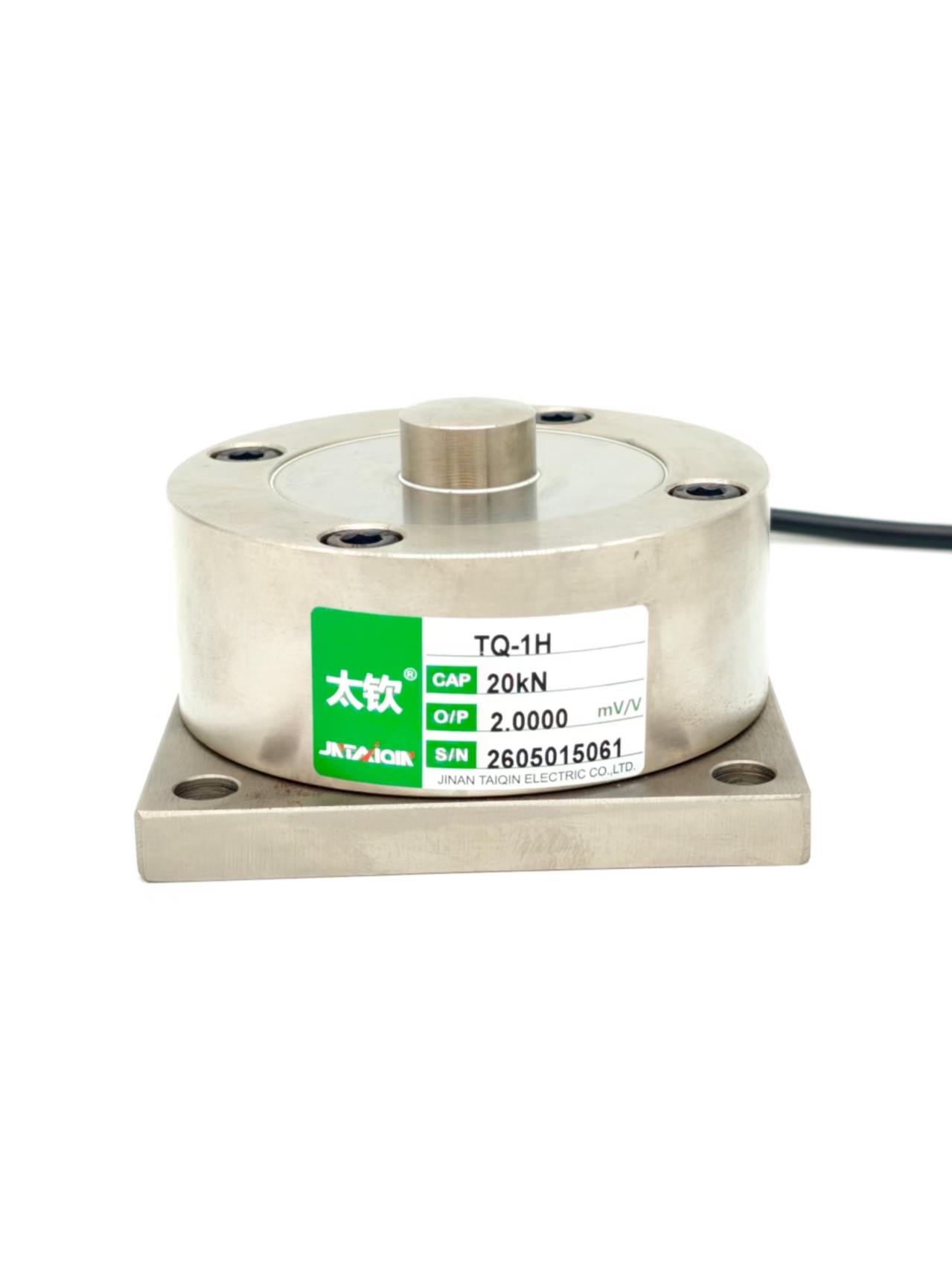

TQ-1H单点轮辐式称重传感器

编号:10113
查看:
发布:2018-12-03

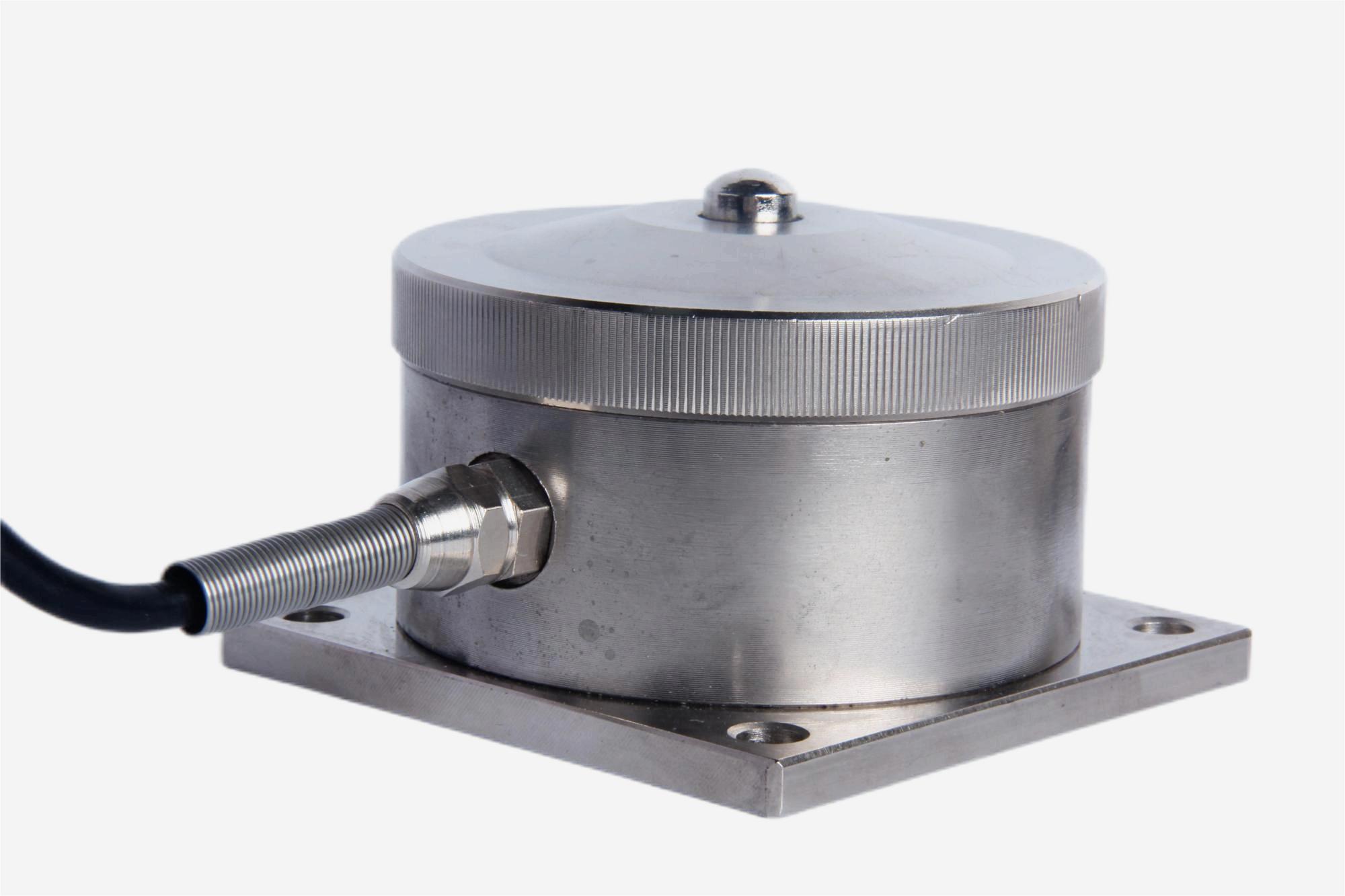

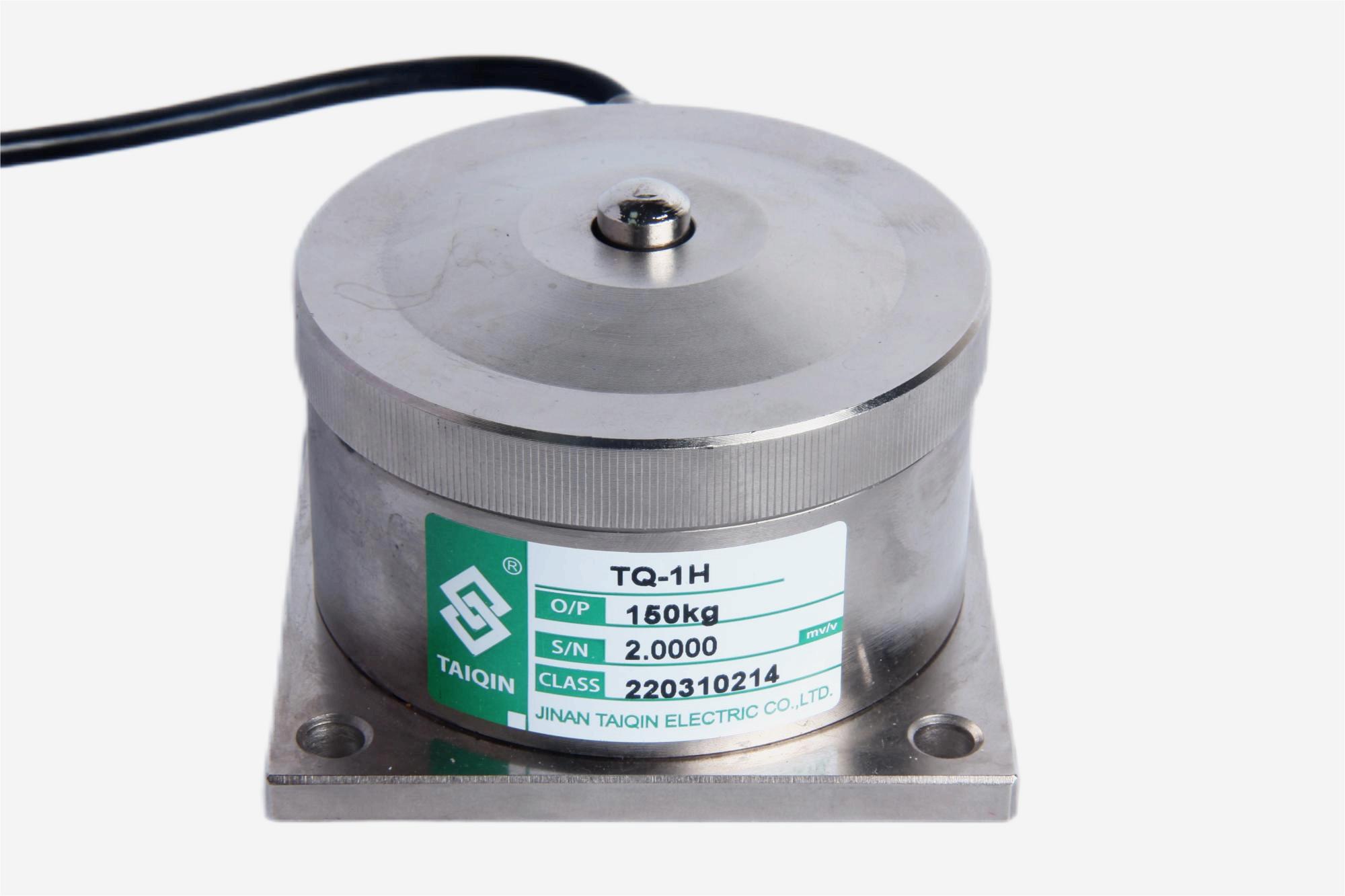

TQ-1H1单点轮辐式称重传感器是传统产品,成熟可靠。特有的T型过 载保护装置,抗过载能力强。可选择一体化标准信号输出,如4-20mA 或0-5V三线制放大器。 TQ-1H1单点轮辐式称重传感器适用于皮带秤,配料秤等。


拨打电话
Call
在线咨询
Service

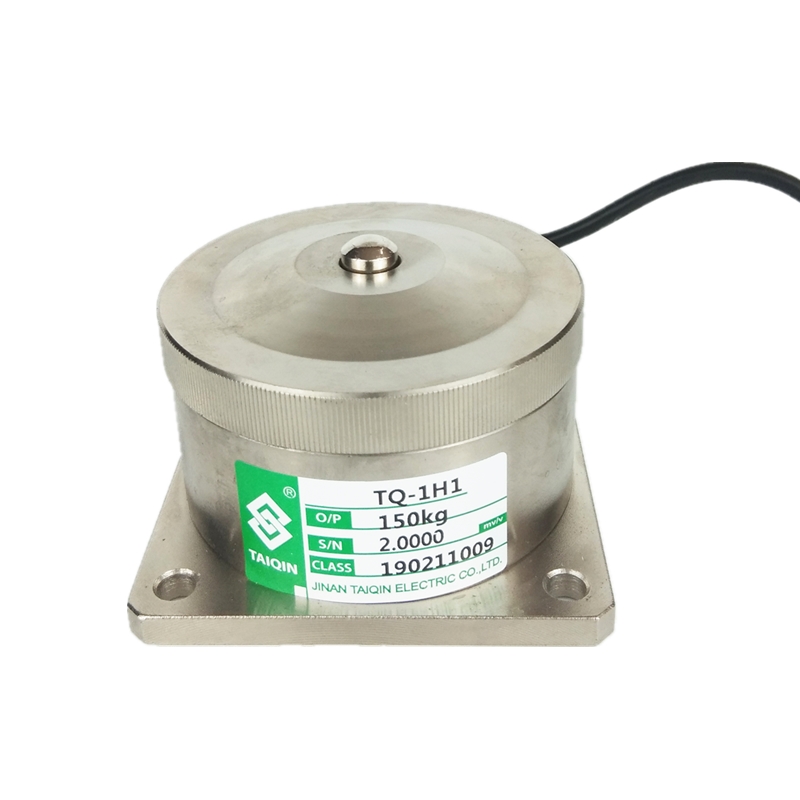

产品特点:TQ-1H1单点轮辐式称重传感器是传统产品,成熟可靠。特有的T型过载保护装置,抗过载能力强。可选择一体化标准信号输出,如4-20mA或0-5V三线制放大器。

产品用途:TQ-1H1单点轮辐式称重传感器适用于皮带秤,配料秤等。

量程:30N(3kg)、50N(5kg)、100N(10kg)、200N(20kg)、300N(30kg)、500N(50kg)、1000N(100kg)、1500N(150kg)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

30N;50N;100N;200N;

300N;500N;1kN;1.5kN

2

综合精度

±0.05%F.S

3

灵敏度

2.0mV/V

4

零点输出

±1%F.S

5

输入阻抗

380±10Ω

6

输出阻抗

350±3Ω

7

绝缘阻抗

≥5000MΩ

8

适用温度范围

-20~65℃

9

安全过载

120%F.S

10

材质

合金钢

11

激励电压

10V(DC/AC)

12

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)

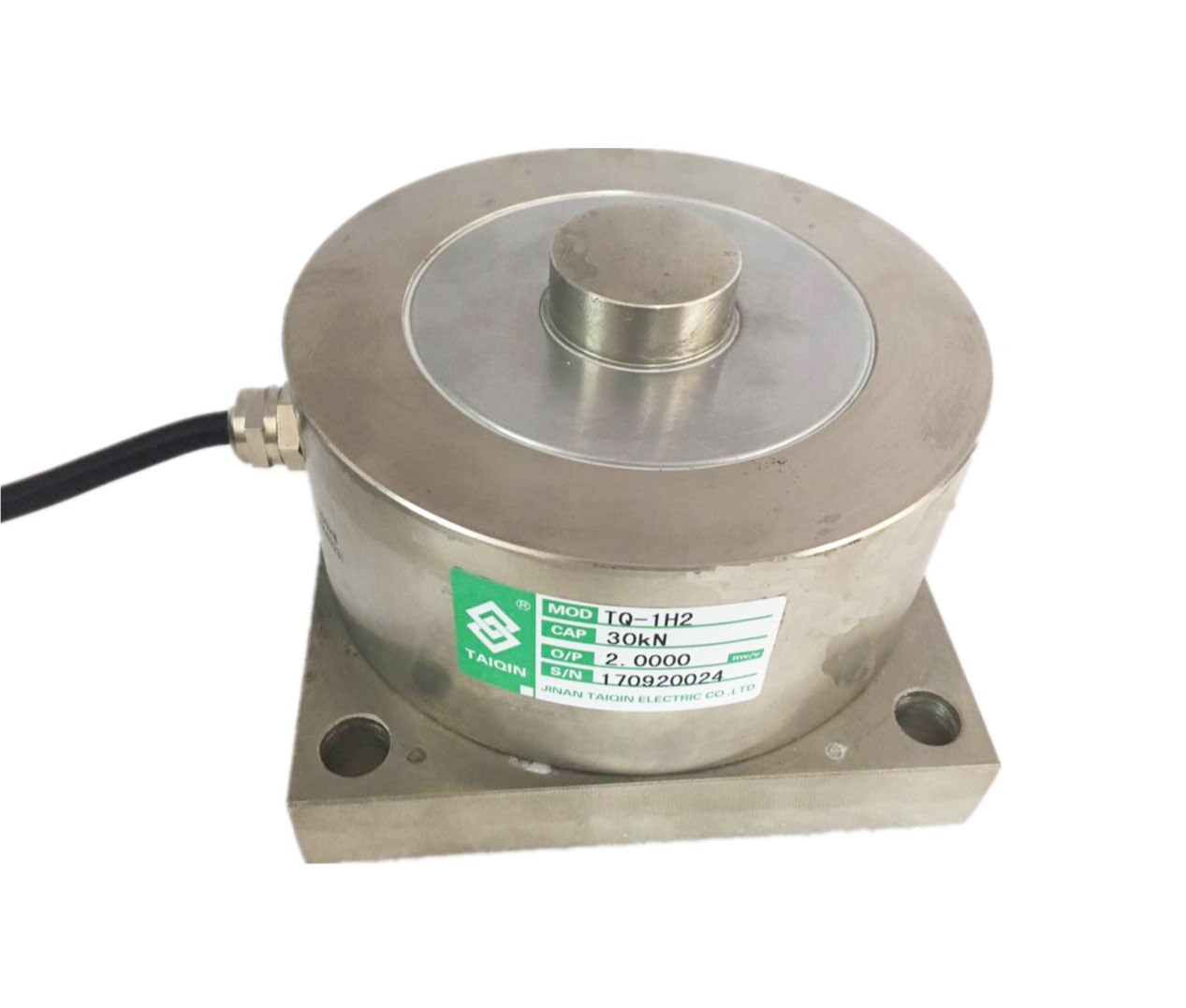

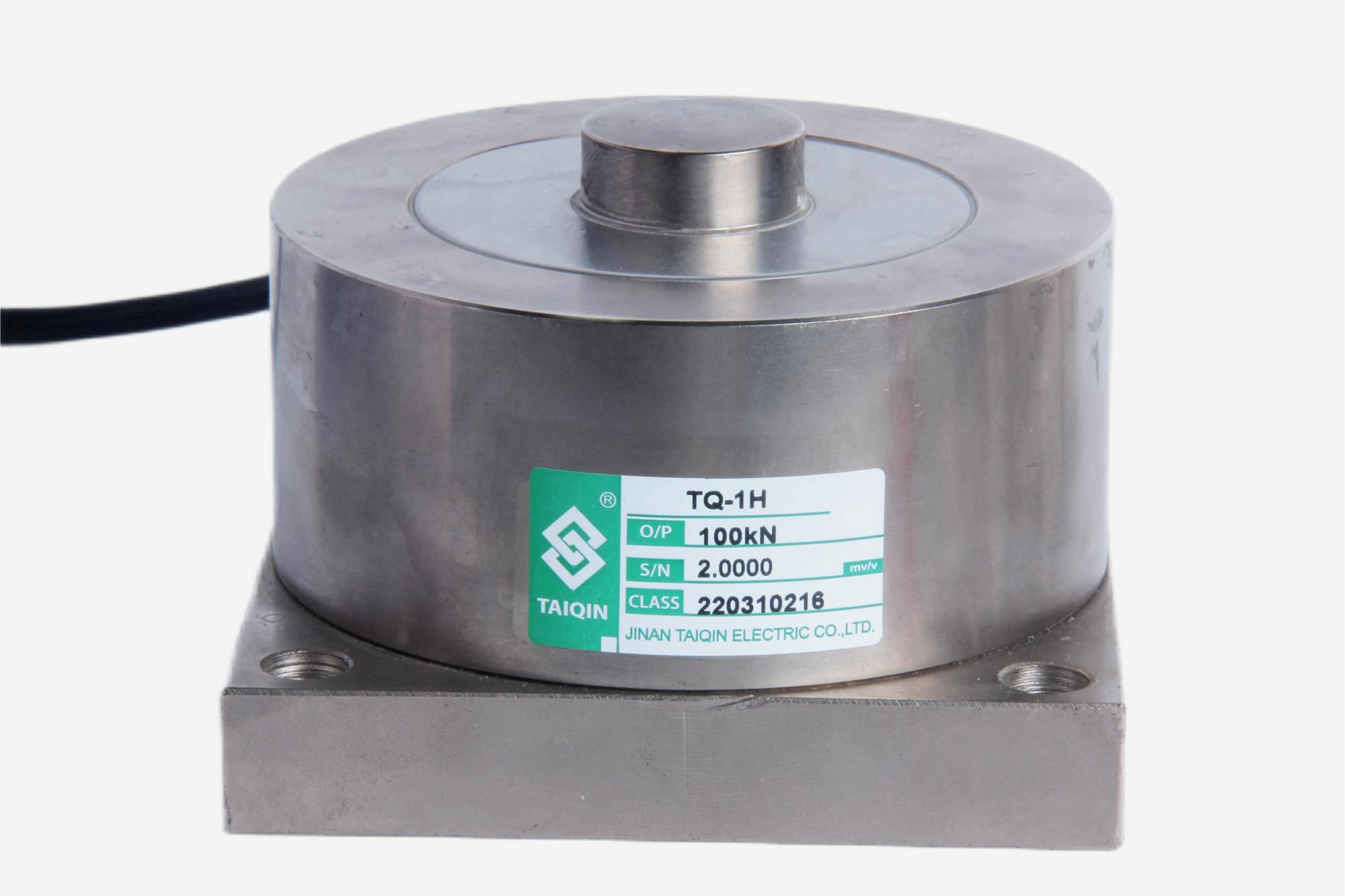

产品特点:TQ-1H2方座式轮辐式称重传感器高度低,钢性好,精度高,抗偏载能力强。

产品用途:TQ-1H2方座轮辐式称重传感器适用于皮带秤,料斗秤,仓储秤,料罐,材料力学试验机,劳保安全检测设备等。

量程:3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、200 kN(20t) 、300 kN(30t) 、500 kN(50t)、1000 kN(100t)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

0.3-100t

2

综合精度

≤0.03%F.S;≤0.05%F.S

3

灵敏度

2.0mV/V

4

输入阻抗

380±10Ω或750±15Ω

5

输出阻抗

350±3Ω或700±5Ω

6

绝缘阻抗

≥5000MΩ

7

适用温度范围

-20~65℃

8

安全过载

120%F.S

9

材质

合金钢

10

激励电压

10V(DC/AC)

11

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)





量程(t)

L1

L2

ΦC

ΦD

H

E

SR

0.3-1

74

62

16

6.5

41

33

52

2-7

90

73

20

8.5

54

44

70

10-25

116

96

30

11

82

70

91

30-50

132

108

38

13

97

85

120

100

240

190

76

26

125

112

200
