TQ-H7柱式称重传感器
编号：10133
查看：
发布：2019-01-26
TQ-H7柱式称重传感器为全密封双球头结构采用氩弧焊接，防水，防尘能力达到IP68等级要求。承载方式为压式，动态响应快，防过载能力强、安装容易，使用方便。 TQ-H7柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
编号：10133
查看：
发布：2019-01-26
TQ-H7柱式称重传感器为全密封双球头结构采用氩弧焊接，防水，防尘能力达到IP68等级要求。承载方式为压式，动态响应快，防过载能力强、安装容易，使用方便。 TQ-H7柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。

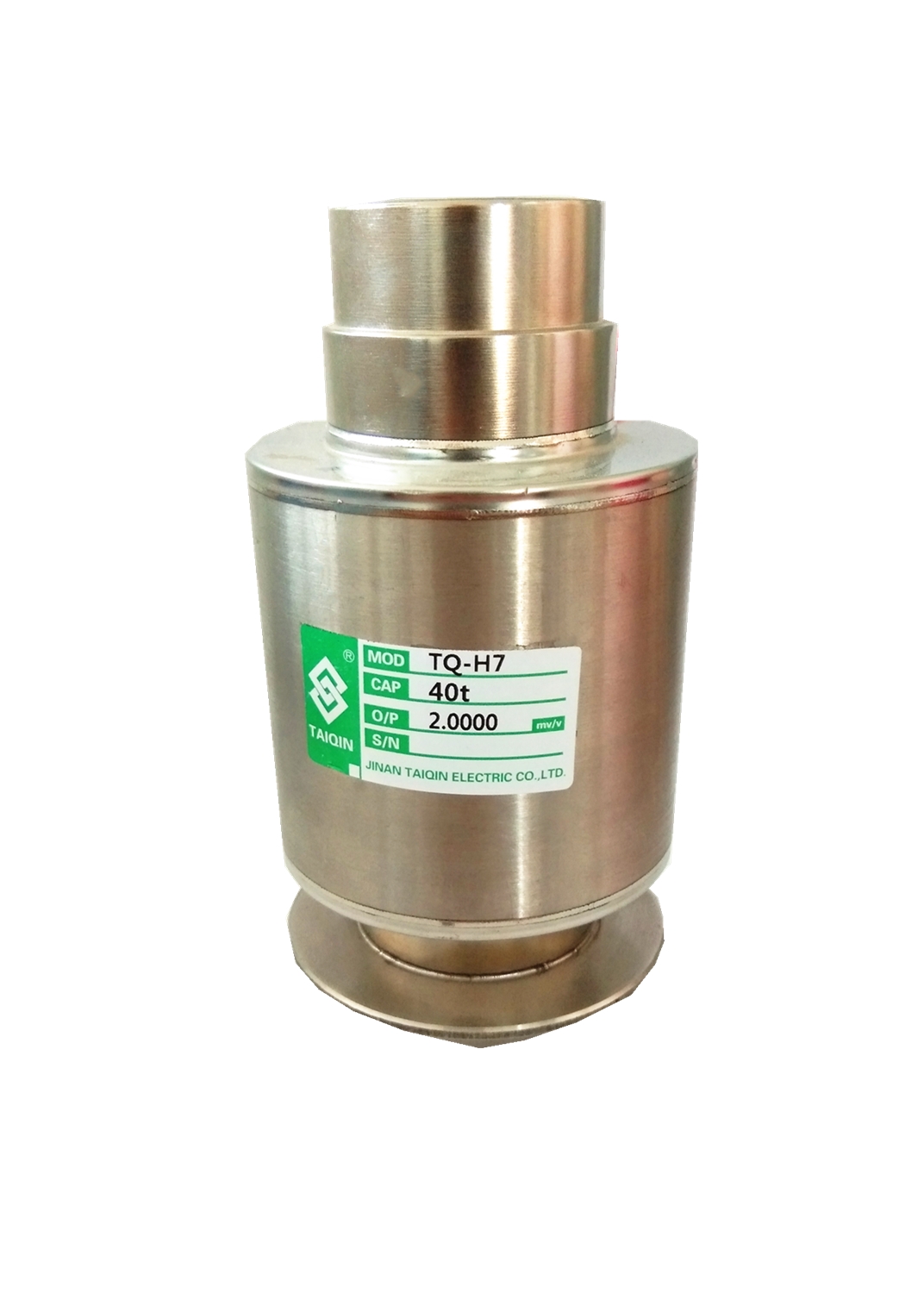

产品名称：TQ-H7柱式称重传感器
产品特点：TQ-H7柱式称重传感器为全密封双球头结构采用氩弧焊接，防水，防尘能力达到IP68等级要求。承载方式为压式，动态响应快，防过载能力强、安装容易，使用方便。
产品用途：TQ-H7柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
量程： 150 kN(15t)、200 kN(20t)、300 kN(30t)、400 kN(40t)、600 kN(60t)

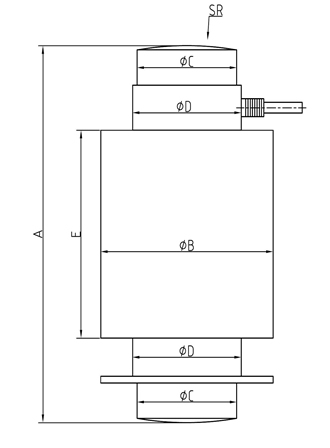

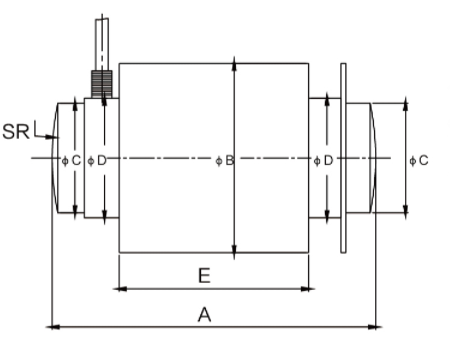

技术参数及外形尺寸： 序号 产品技术参数 1 额定载荷 15-60t 2 综合精度 0.03% 3 灵敏度 2.0mV/V±0.5% 4 蠕变 ±0.03%F.S/30min 5 零点输出 ±1%F.S 6 零点温度影响 ±0.03%F.S/10℃ 7 输出温度影响 ±0.03%F.S/10℃ 8 输入阻抗 700±20Ω 9 输出阻抗 706±3Ω 10 绝缘阻抗 ≥5000MΩ 11 补偿温度范围 -10~40℃ 12 安全过载 150％F.S 13 材质 不锈钢 14 密封等级 IP68 15 接线方式 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负）

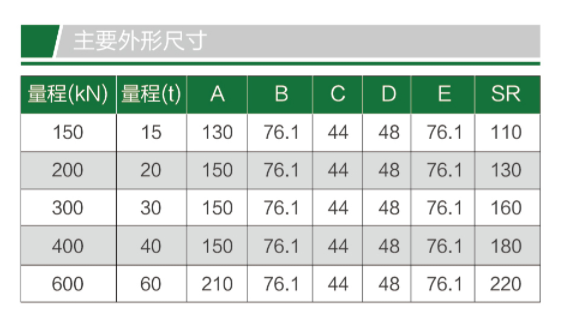

型号 | 量程（kN） | 量程(t) | A | B | C | D | E | SR |
TQ-H7 | 150 | 15 | 130 | 76.1 | 44 | 48 | 76.1 | 110 |
200 | 20 | 150 | 76.1 | 44 | 48 | 76.1 | 130 | |
300 | 30 | 150 | 76.1 | 44 | 48 | 76.1 | 160 | |
400 | 40 | 150 | 76.1 | 44 | 48 | 76.1 | 180 | |
600 | 60 | 210 | 76.1 | 44 | 48 | 76.1 | 220 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
