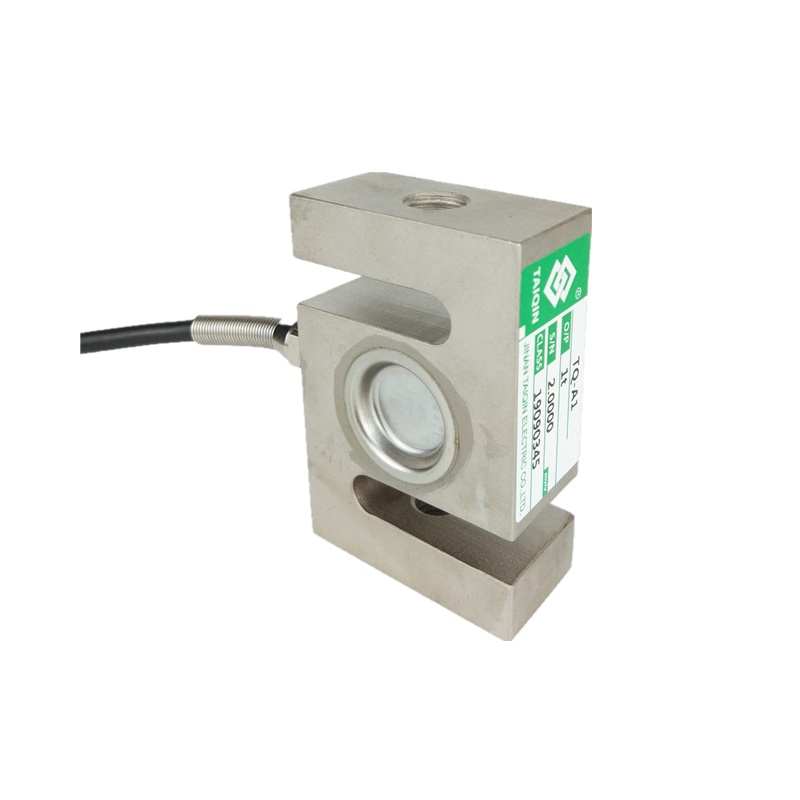

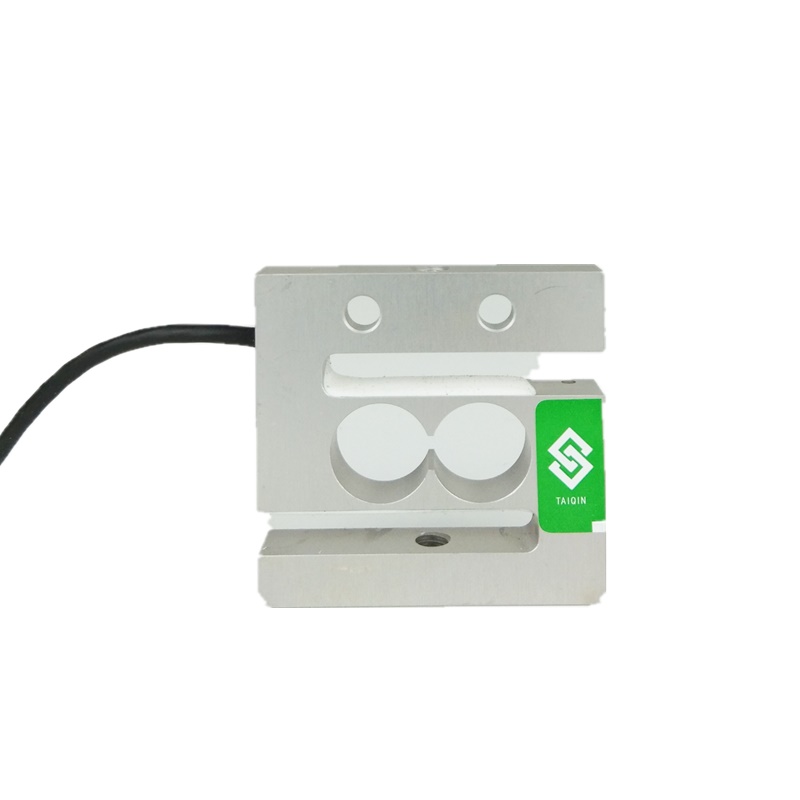

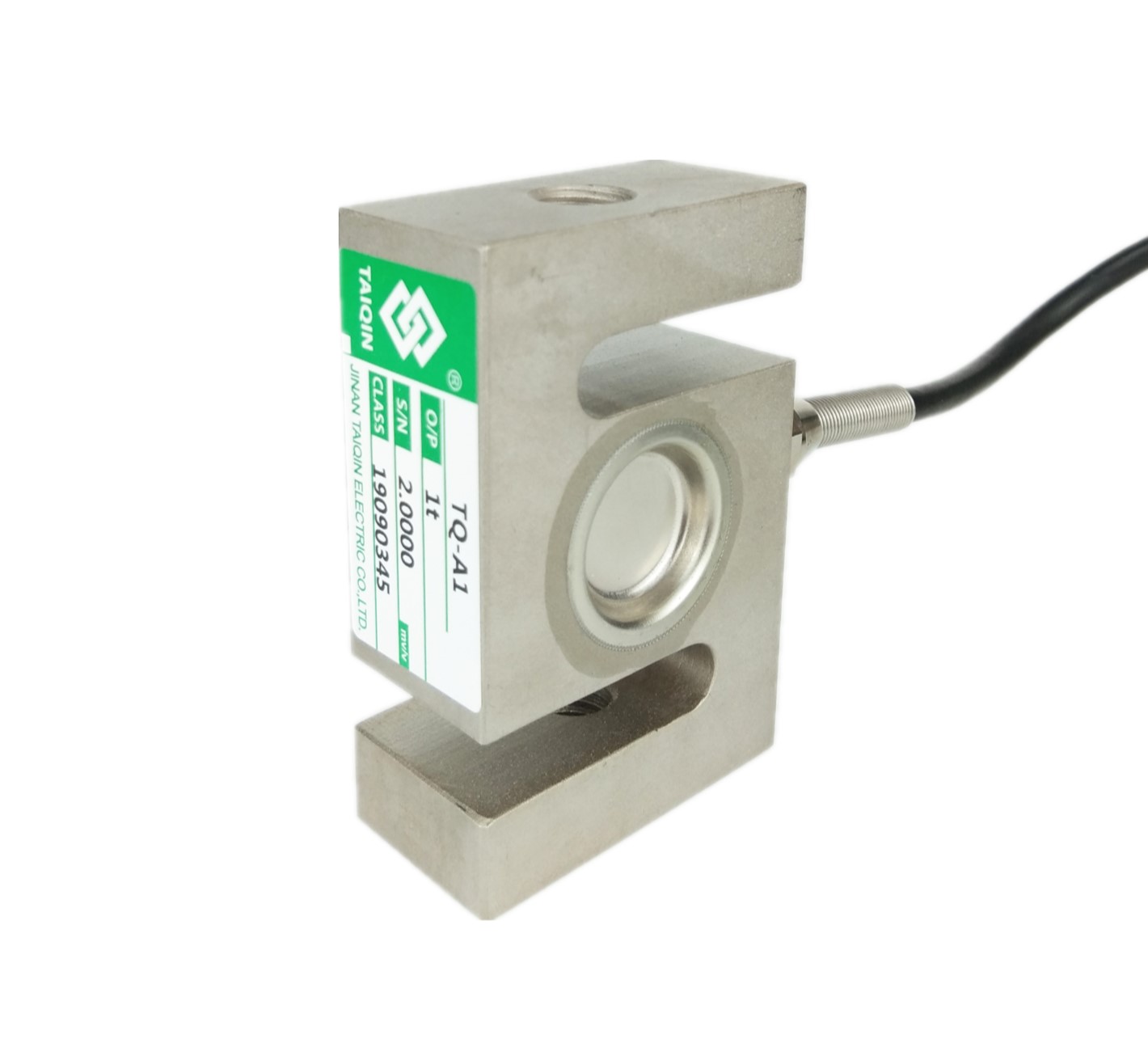

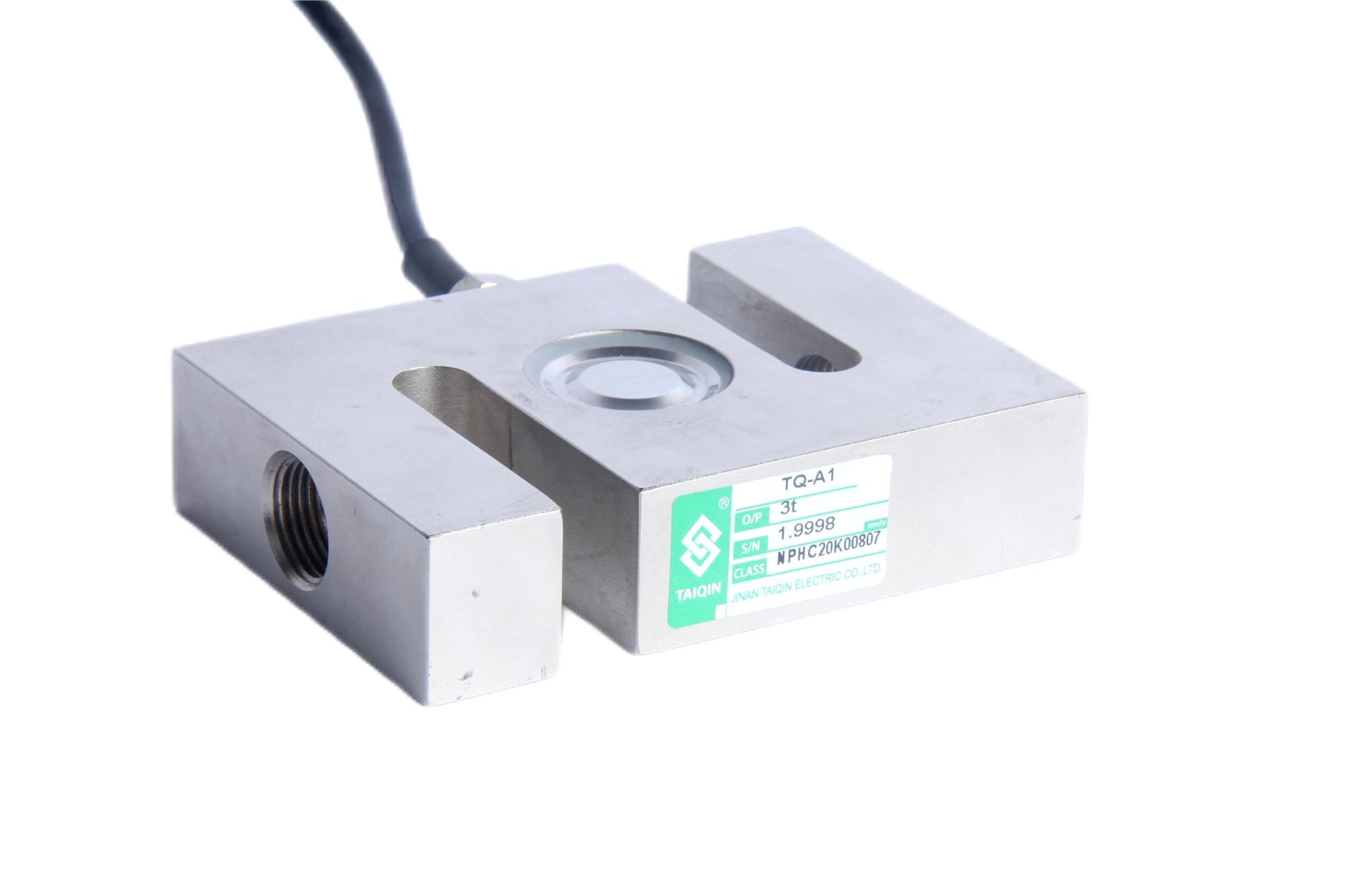

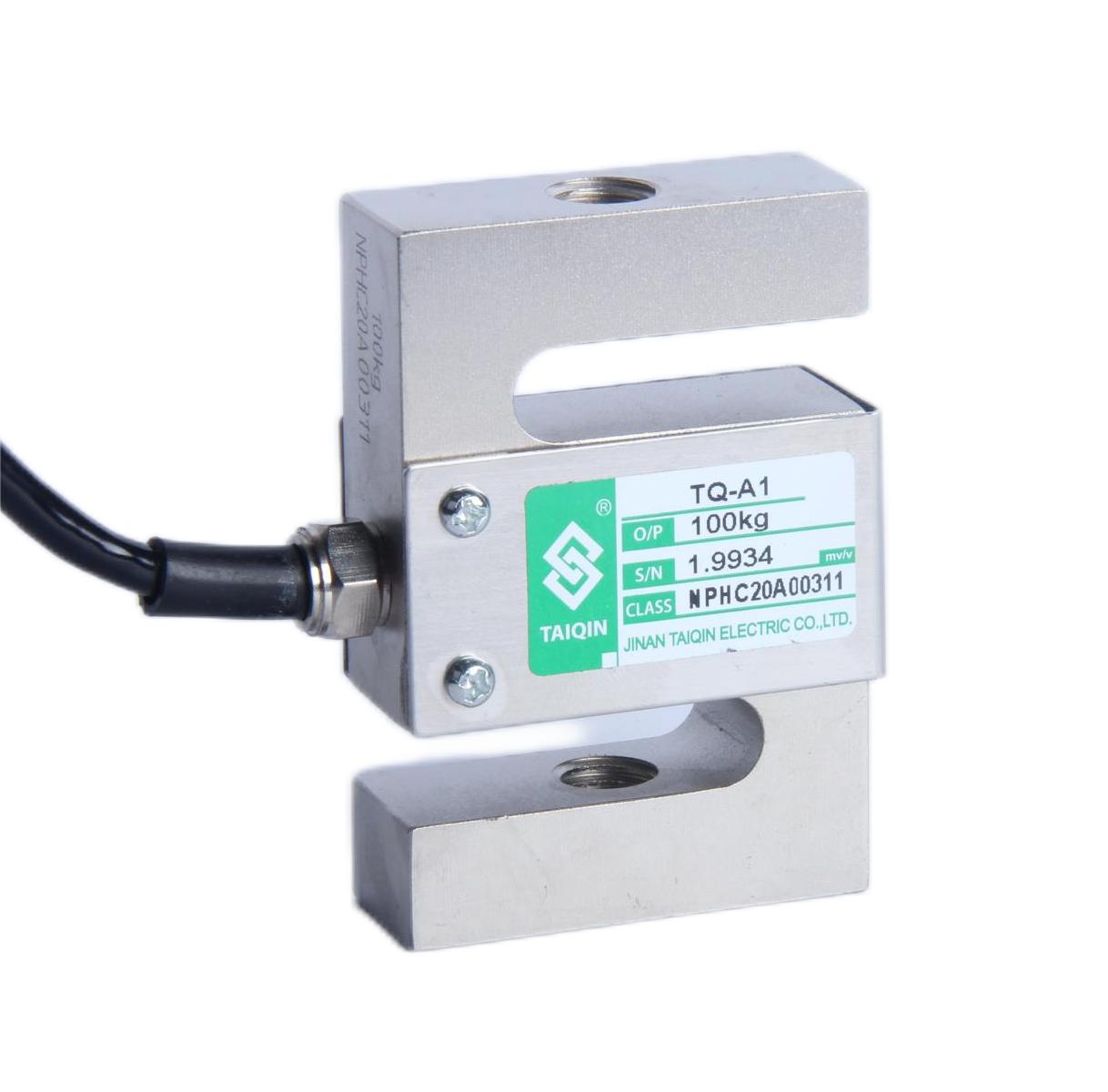

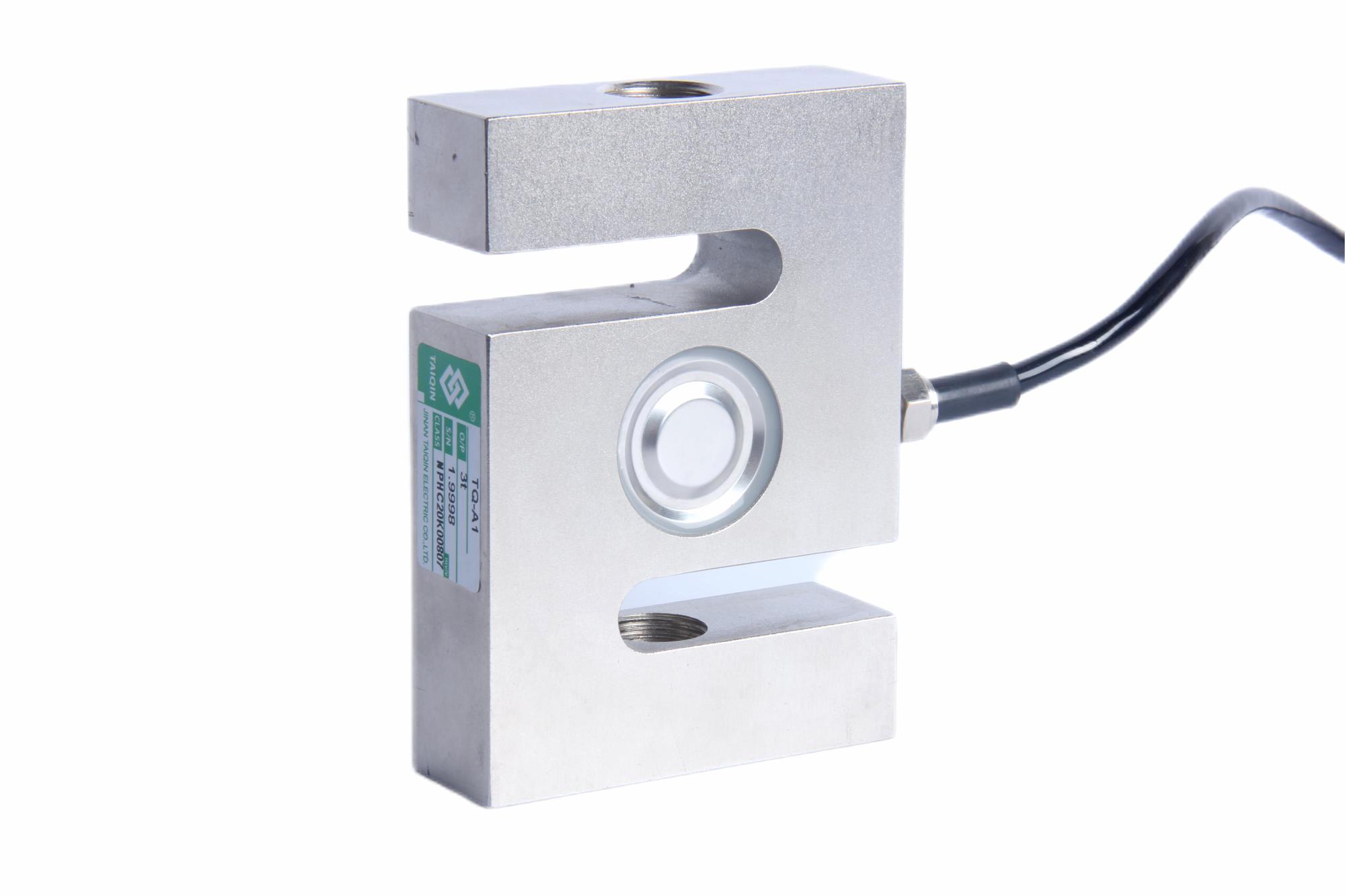

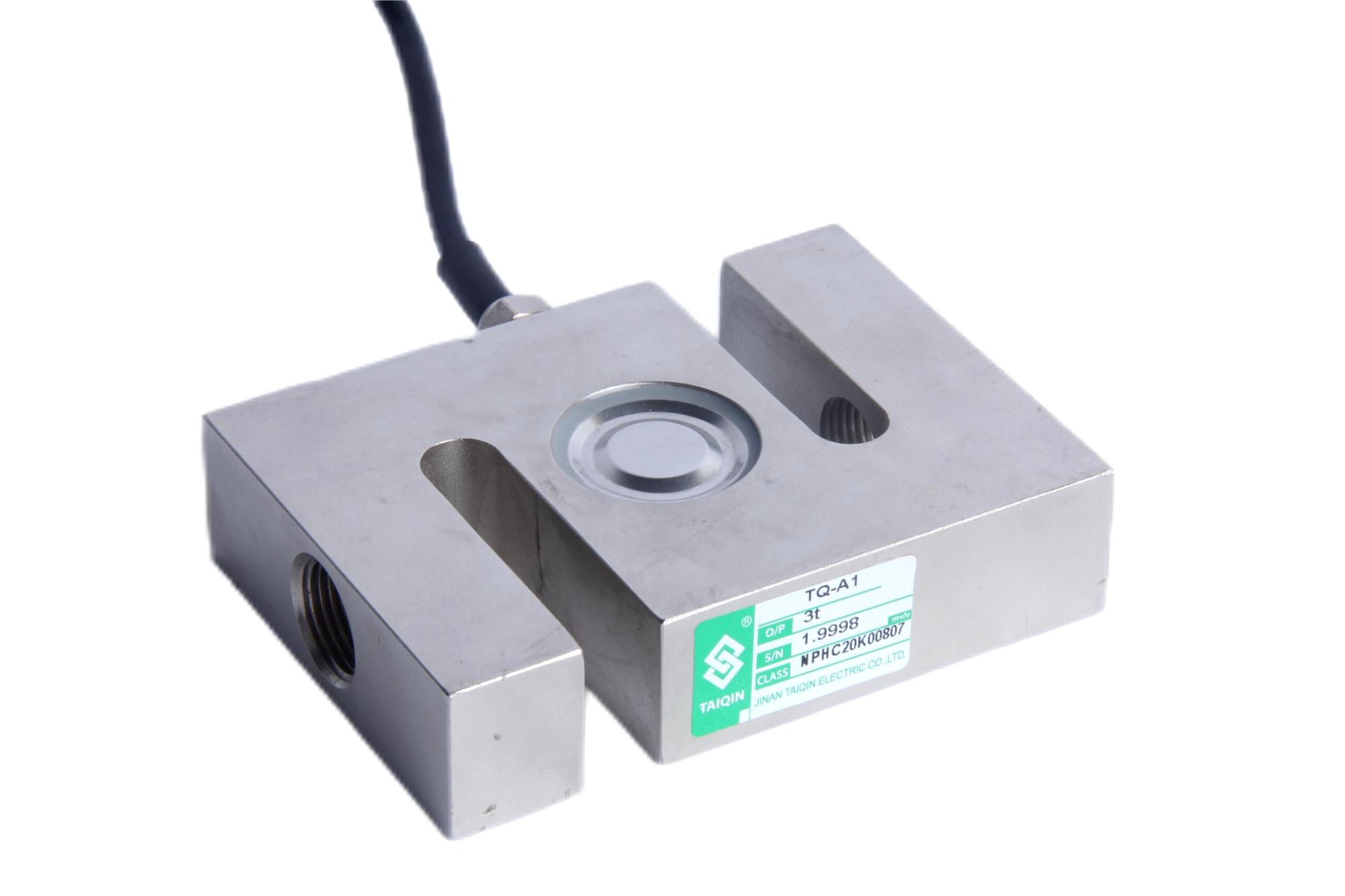

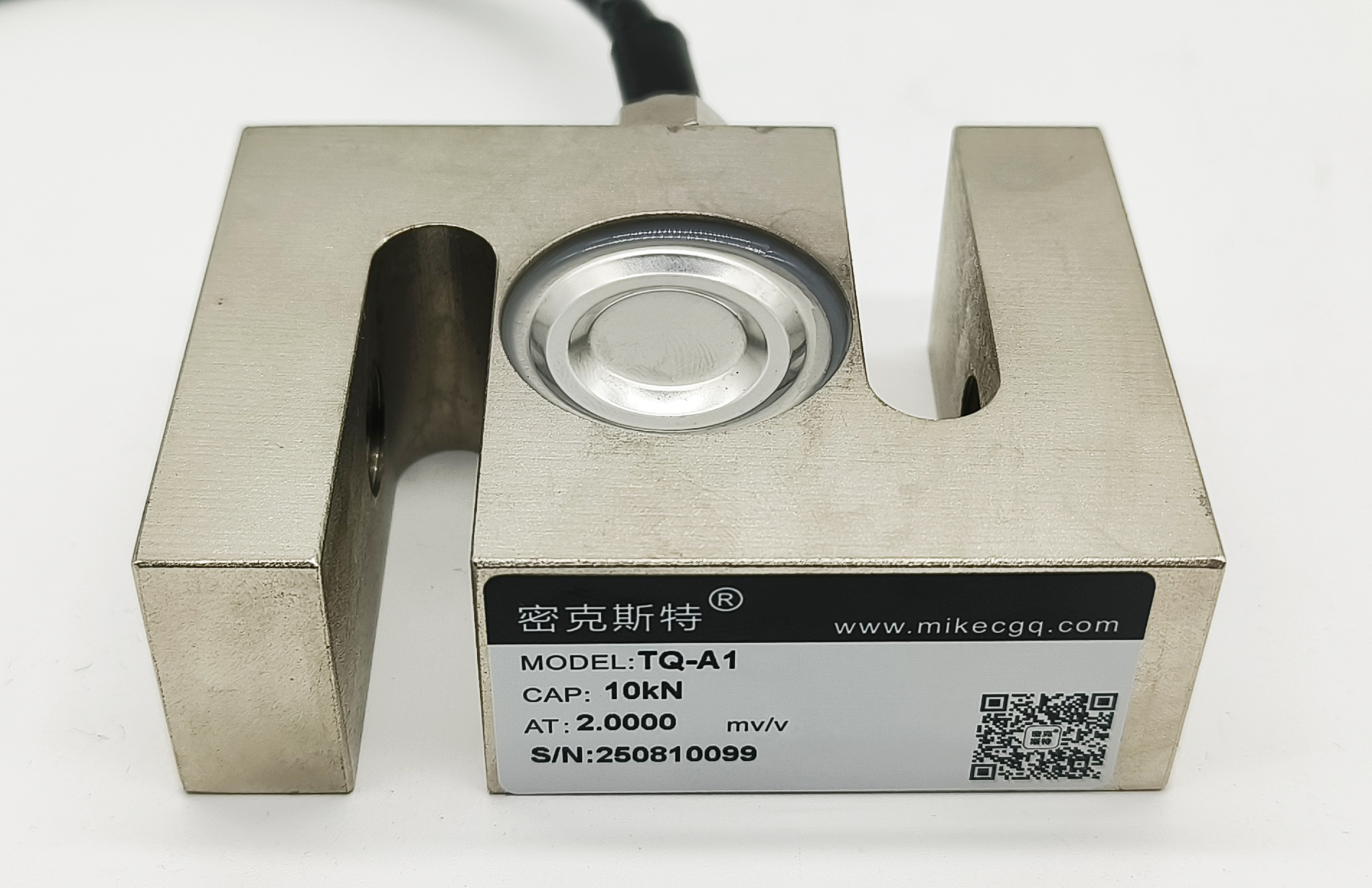

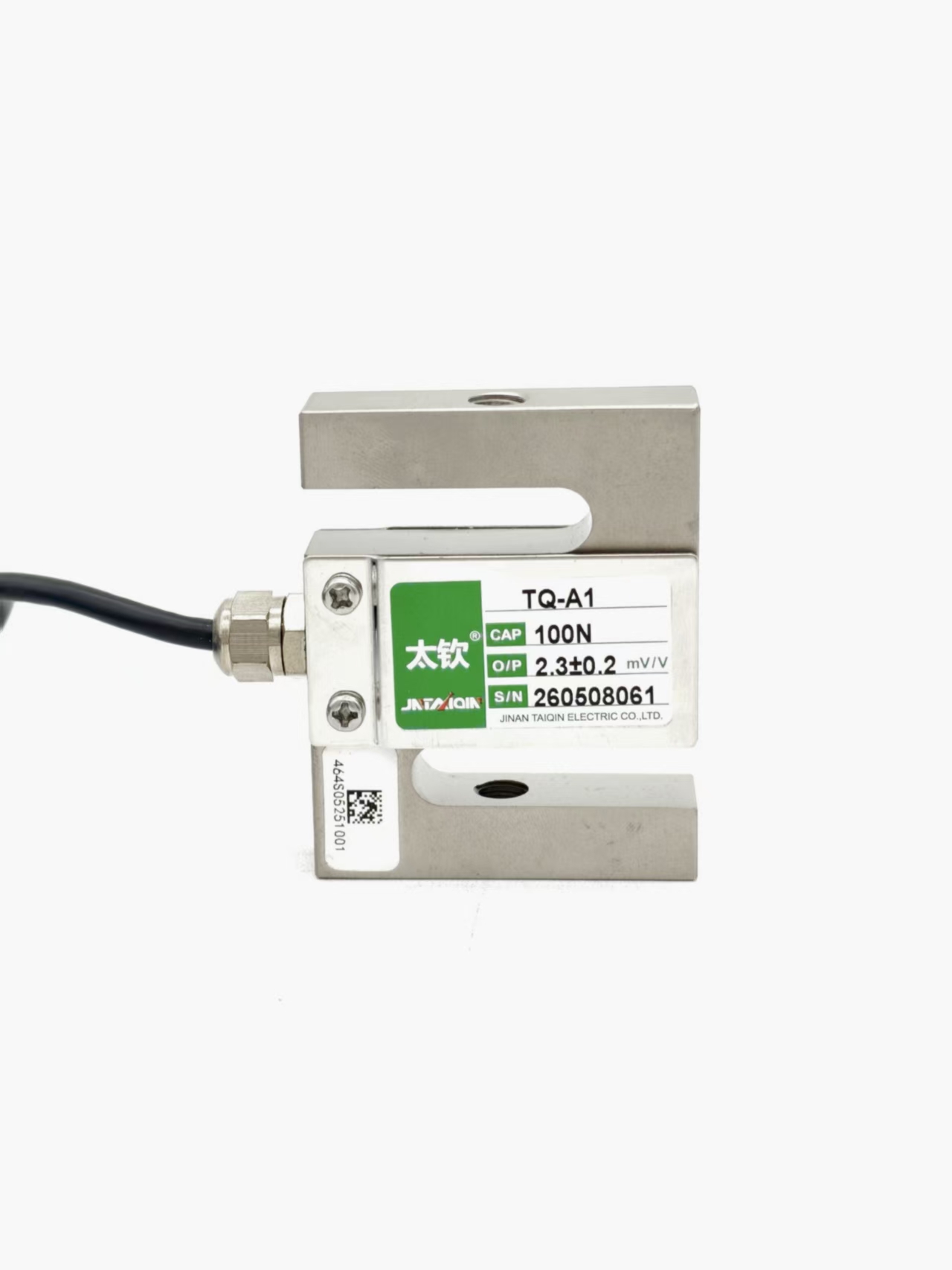

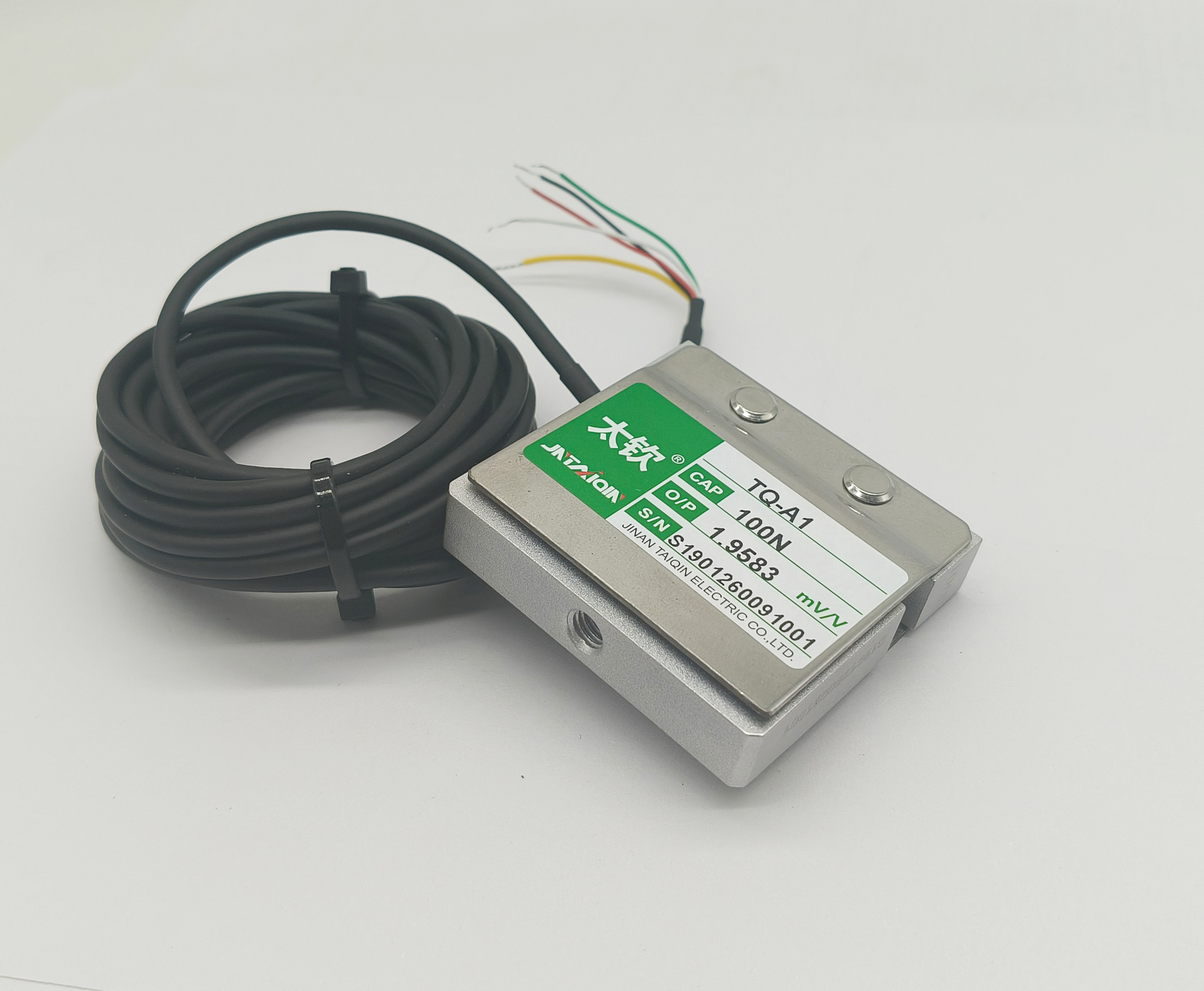

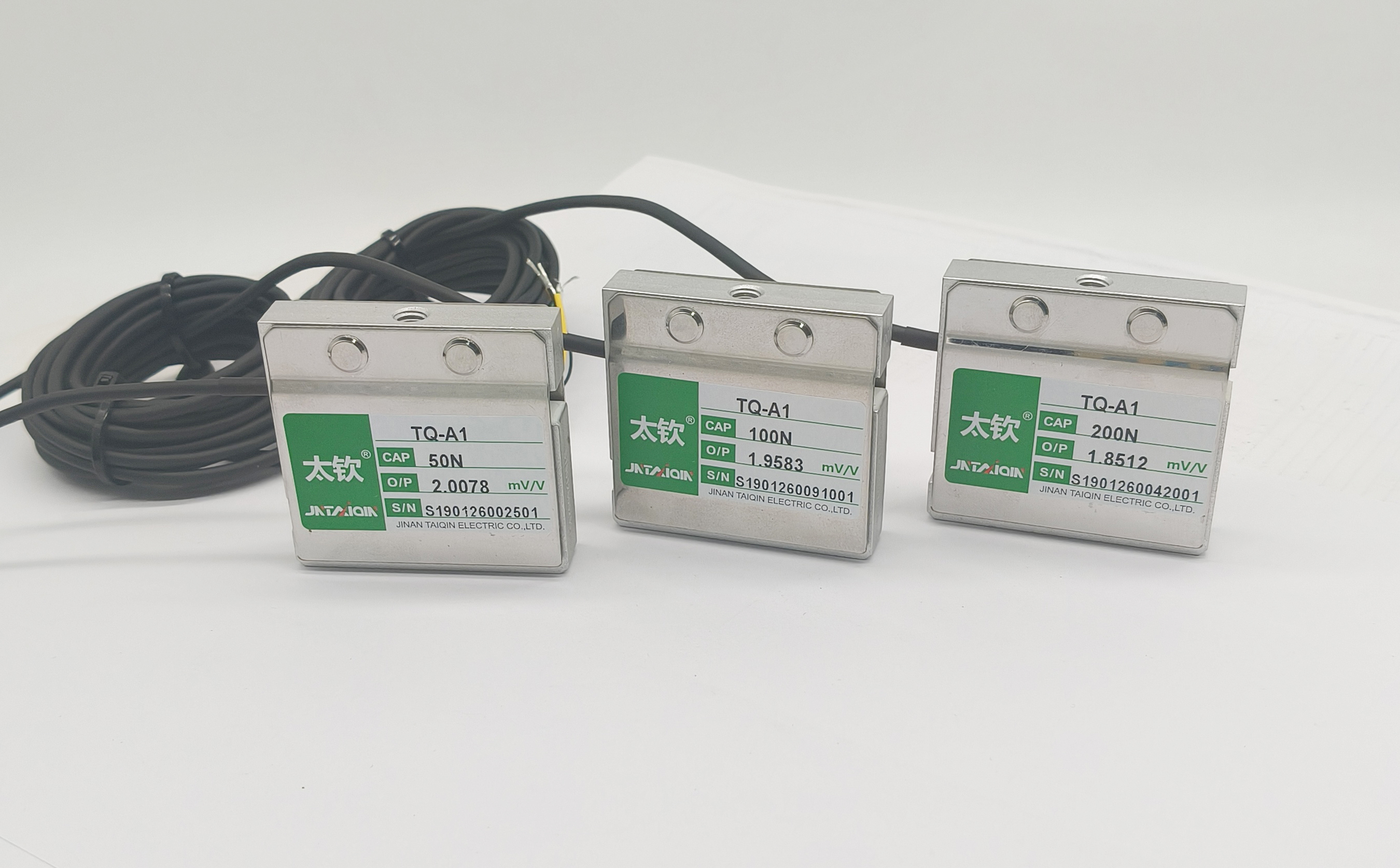

TQ-A1方S型拉压传感器

编号:10116
查看:
发布:2018-12-03

TQ-A1钢制方S型拉压传感器,承受拉、压外力均可,输出对称性好,结构紧凑、安装方便,规格齐全。 TQ-A1方S型拉压称重传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。


拨打电话
Call
在线咨询
Service


产品特点:TQ-A1钢制方S型拉压传感器,承受拉、压外力均可,输出对称性好,结构紧凑、安装方便,规格齐全。

产品用途:TQ-A1方S型拉压称重传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。

量程:10N(1kg)、20N(2kg)、30N(3kg)、50N(5kg)、100N(10kg)、200N(20kg)、300N(30kg)、500N(50kg)、1kN(100kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、150 kN(15t)、200 kN(20t);

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

1kg、2kg、3kg

2

综合精度

0.05%F.S

3

灵敏度

1.0mV/V

4

零点输出

≤0.1%F.S

5

输入阻抗

380±20Ω

6

输出阻抗

351±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-30~70℃

10

安全过载

150%F.S

 11

极限载荷

300%F.S

12

材质

优质铝合金

13

激励电压

10V(DC)

14

密封等级

IP67

15

电缆

2m

16

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)



序号

产品技术参数

1

额定载荷

5-20000kg

2

综合精度

0.02%F.S

3

灵敏度

2.0mV/V±0.2%

4

输入阻抗

385±15Ω

5

输出阻抗

350±3Ω

6

绝缘阻抗

≥5000MΩ

7

补偿温度范围

-10~40℃

8

安全过载

150%F.S

9

材质

合金钢

10

激励电压

10V(DC/AC)

11

密封等级

IP67

12

电缆

3m

13

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)





型号

量程(kN

量程(kg)

L

H

W

T



TQ-A1

0.05-0.5

5-50

51

64

13

M8×1.25

1-5

100-500

51

76

19.1

M12×1.75

10-20

1000-2000

54

76

25.4

M12×1.75

25-50

2500-5000

76

108

25.4

M18×1.5

75

7500

100

140

32

M24×2

100

10000

126

178

50

M30×2

150-200

15000-20000

140

188

60

M39×2

TQ-A1T

TQ-A1T-0.5

50

51

76

19.1

M121.75

TQ-A1T-20

2000

76

108

25.4

M202.5
