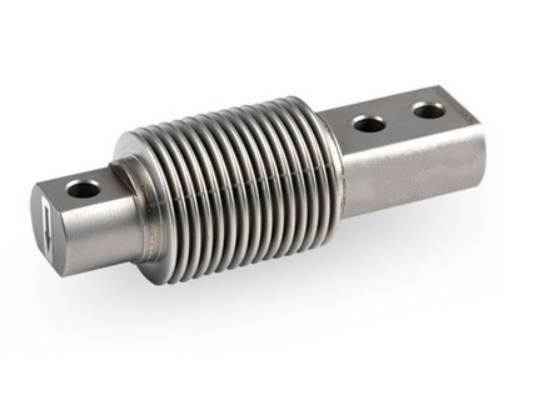

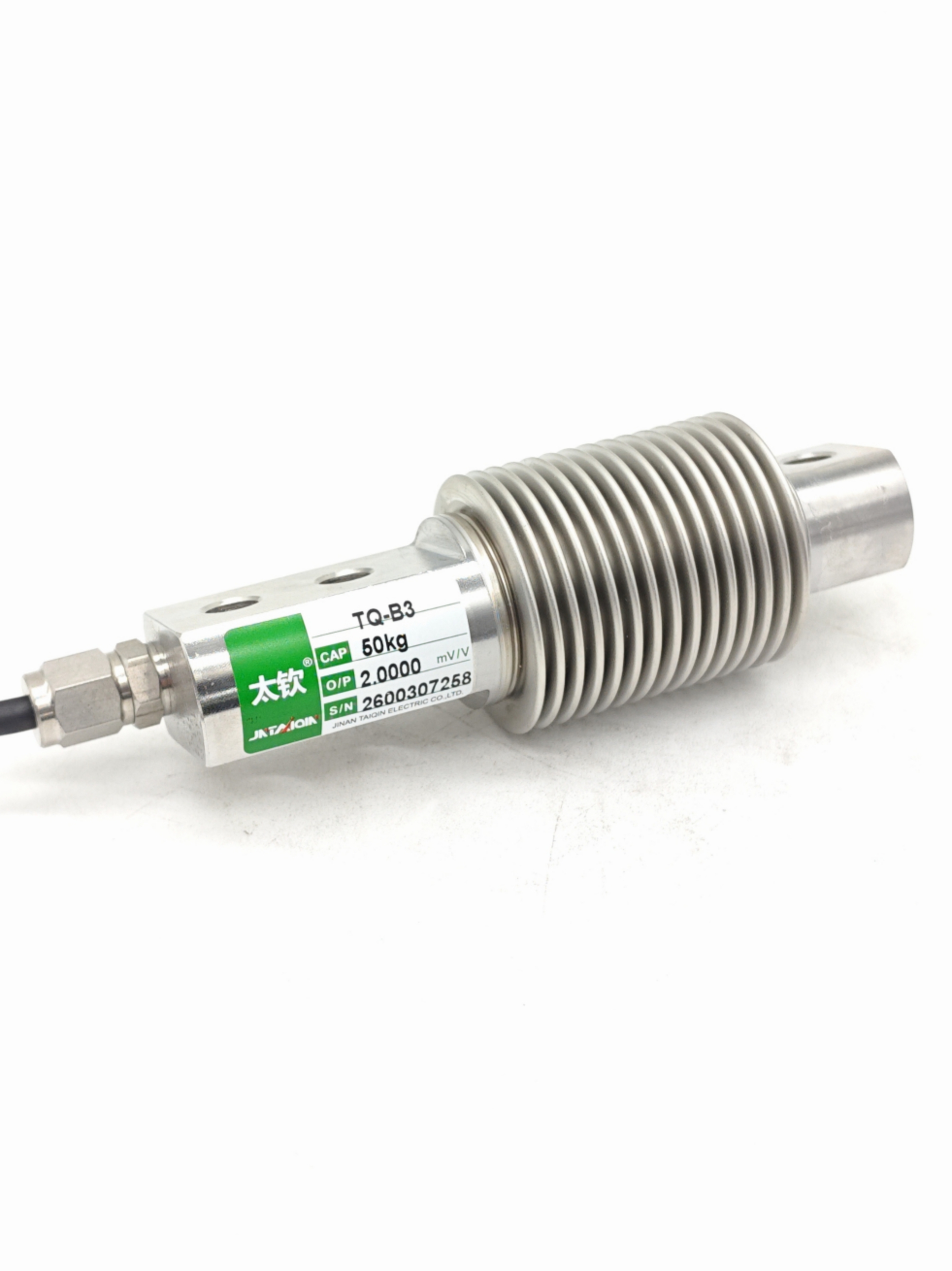

TQ-B3波纹管式称重传感器

编号:10276
查看:
发布:2020-07-30

TQ-B3波纹管式称重传感器具有较高的性能和稳定性,抗过载、偏载能力强;采用不锈钢、合金钢波纹管焊接密封,可承受拉压两种受力型式 TQ-B3波纹管式称重传感器适用于各类包装秤、配料秤、皮带秤等称重系统。


拨打电话
Call
在线咨询
Service


产品名称:TQ-B3波纹管式称重传感器

产品特点:TQ-B3波纹管式称重传感器具有较高的性能和稳定性,抗过载、偏载能力强;采用不锈钢、合金钢波纹管焊接密封,可承受拉压两种受力型式

产品用途:TQ-B3波纹管式称重传感器适用于各类包装秤、配料秤、皮带秤等称重系统

量程:100 N(10kg)、200 N(20kg)、300 N(30kg)、500 N(50kg)、1 kN(100kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)10kN(1t)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

10kg-1t

2

综合精度

C3

3

灵敏度

2.0±0.002%mV/V

4

非线性(含滞后)

±0.02%F.S

5

重复性

±0.02%F.S

6

蠕变(30分钟

±0.02%F.S

7

温度对零点影响

±0.02%F.S/10

8

温度对灵敏度影响

±0.02%F.S/10

9

零点平衡

±1%F.S

10

输入阻抗

400±1

11

输出阻抗

350±2Ω

12

绝缘阻抗

≥5000MΩ

13

补偿温度范围

-20~60℃

14

适用温度范围

-30~70℃

15

安全过载

150%F.S

16

极限载荷

200%F.S

17

材质

合金钢

18

激励电压

10V(DC)

19

密封等级

IP67

20

接线方式

 红……Exc+(输入正)

黑……Exc-(输入负)

绿……Sig+(输出正)

白……Sig-(输出负)

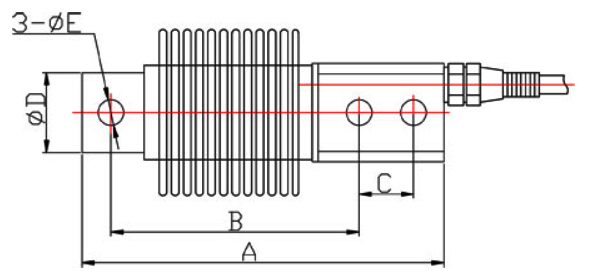

型号

量程(kN)

量程(kg)

A

B

C

D

E

TQ-B3

0.1-5

10-500

123

82

18

26

8.5

7-10

700-1000

210

133

40

36

13

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
