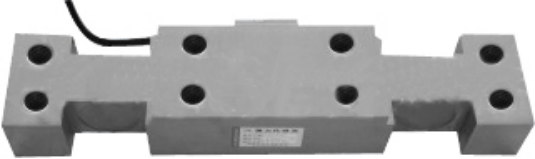

TQ-R3 轴承座式传感器

编号:10254
查看:
发布:2018-08-31

TQ-R3 轴承座式传感器用于轴座力的计量与测试。


拨打电话
Call
在线咨询
Service


产品用途:TQ-R3吊钩秤传感器用于轴座力的计量与测试。
量程:15kN(1.5t)、25kN(2.5t)、50kN(5t)、100kN(10t)

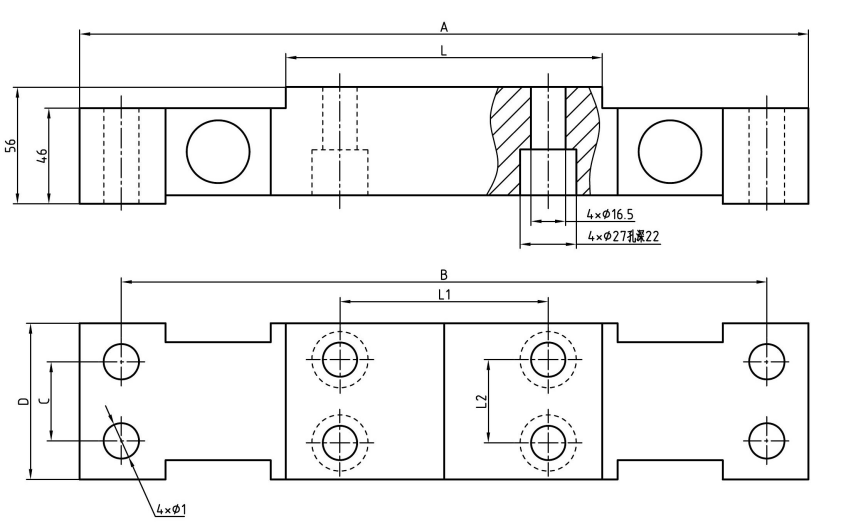

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

15,25,50,100(kN)

2

综合精度

0.05%F.S

3

灵敏度

2.0mV/V

4

零点输出

±1%F.S

5

输入阻抗

750±15Ω

6

输出阻抗

700±5Ω

7

绝缘阻抗

5000MΩ

8

工作温度范围

-20~65

9

安全过载

150F.S

10

材质

合金钢或不锈钢

11

激励电压

10VDC

12

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)

(kN)

量程(t)

A

B

C

D

L

L1

L2

Φ1

15

1.5

350

310

38

75

152

100

40

17

25

2.5

410

355

50

100

182

130

60

21

40-100

4-10

410

355

50

100

212

160

60

21
