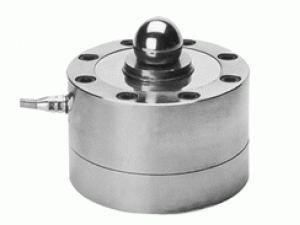

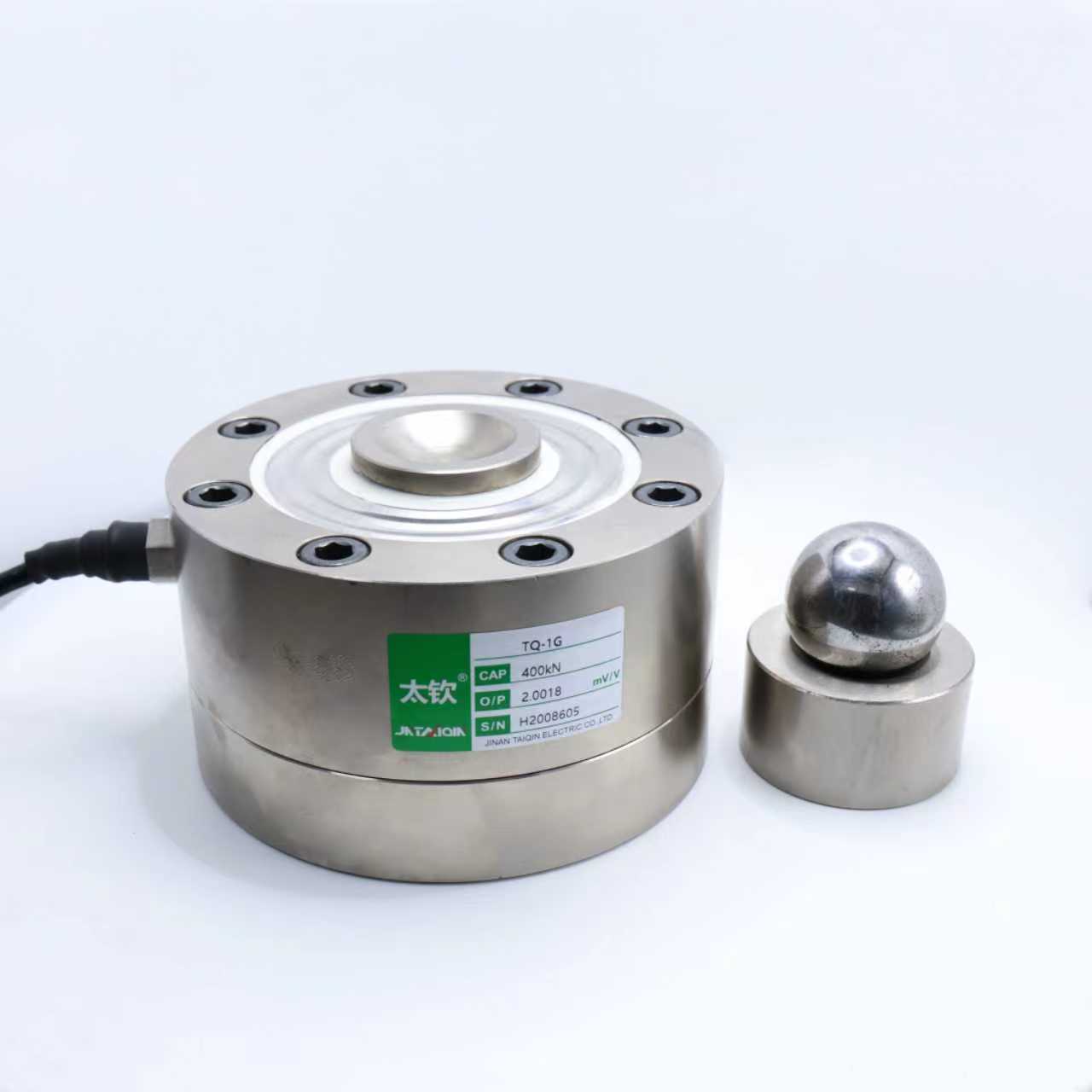

TQ-1G压式轮辐式称重传感器

编号:10112
查看:
发布:2018-08-30

TQ-1G压式轮辐式称重传感器其弹性体采用短而高的剪切梁,刚性特好,抗侧向力强。 TQ-1G压式轮辐式称重传感器广泛应用于汽车衡,轨道衡和吊秤等 设备上。


拨打电话
Call
在线咨询
Service


产品特点:TQ-1G压式轮辐式称重传感器其弹性体采用短而高的剪切梁,刚性特好,抗侧向力强。

产品用途:TQ-1G压式轮辐式称重传感器广泛应用于汽车衡,轨道衡和吊秤等 设备上。

量程:5kN(500kg)10kN(1t)20kN(2t)50kN(5t)100kN(10t)200kN(20t)250kN(25t)

300kN(30t)500kN(50t)600kN(60t)1000kN(100t)

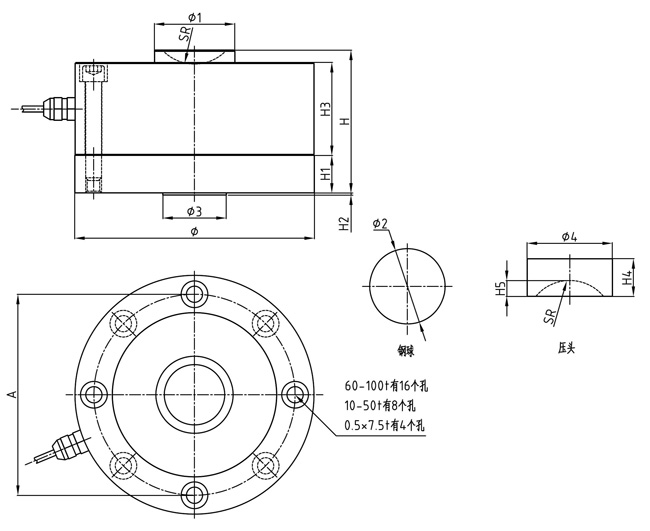

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

5kN-1000kN

2

综合精度

0.05%F.S

3

灵敏度

2.0mV/V

4

零点输出

±1%F.S

5

输入阻抗

385 /765±15Ω

6

输出阻抗

350 /700±5Ω

7

绝缘阻抗

5000MΩ

8

补偿温度范围

-10~50

9

适用温度范围

-20~60

10

安全过载

120F.S

11

激励电压

10V(DC/AC)

12

材质

合金钢

13

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)

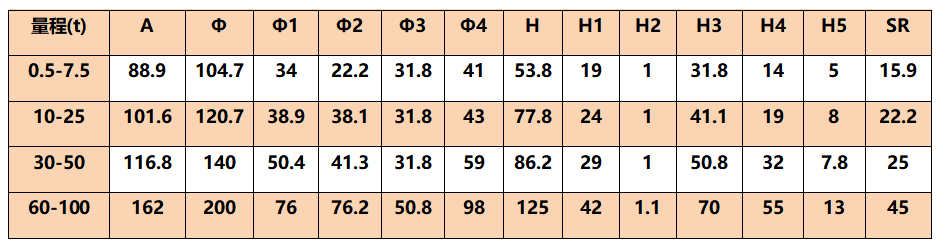

量程(t)

A

Φ

Φ1

Φ2

Φ3

Φ4

H

H1

H2

H3

H4

H5

SR

0.5-7.5

88.9

104.7

34.0

22.2

31.8

41.0

53.8

19.0

1.0

31.8

14.0

5.0

15.9

10-25

101.6

120.7

38.9

38.1

31.8

43.0

77.8

24.0

1.0

41.1

19.0

8.0

22.2

30-50

116.8

140.0

50.4

41.3

31.8

59.0

86.2

29.0

1.0

50.8

32.0

7.8

25.0

60-100

162.0

200.0

76.0

76.2

50.8</
