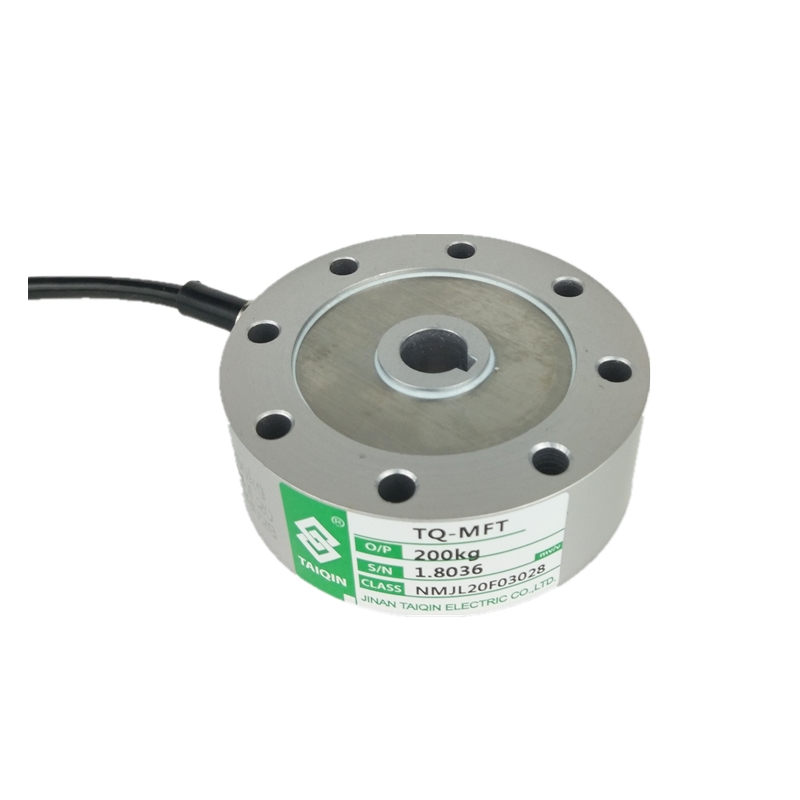

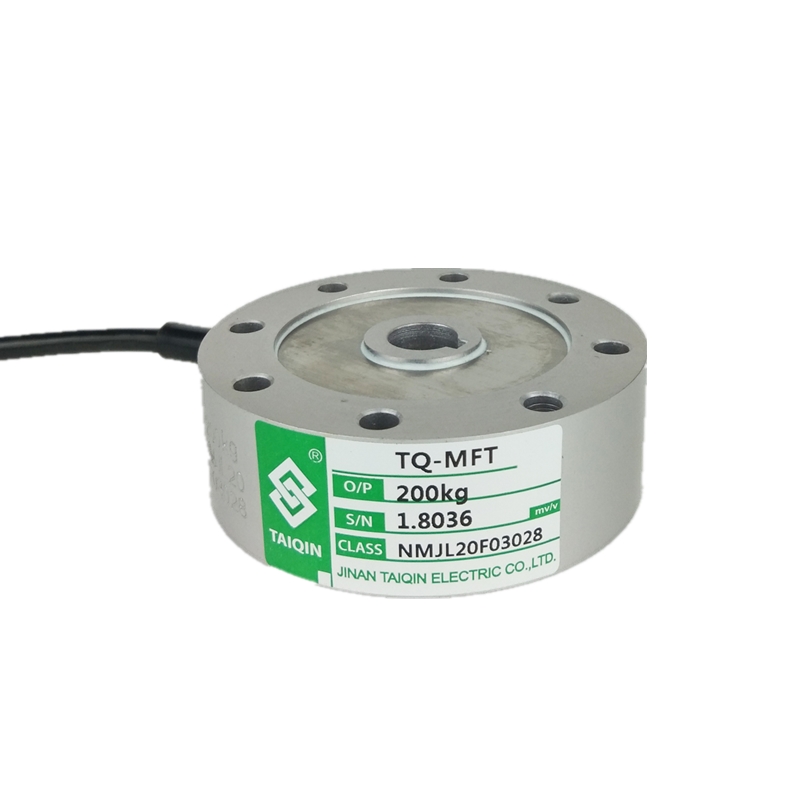

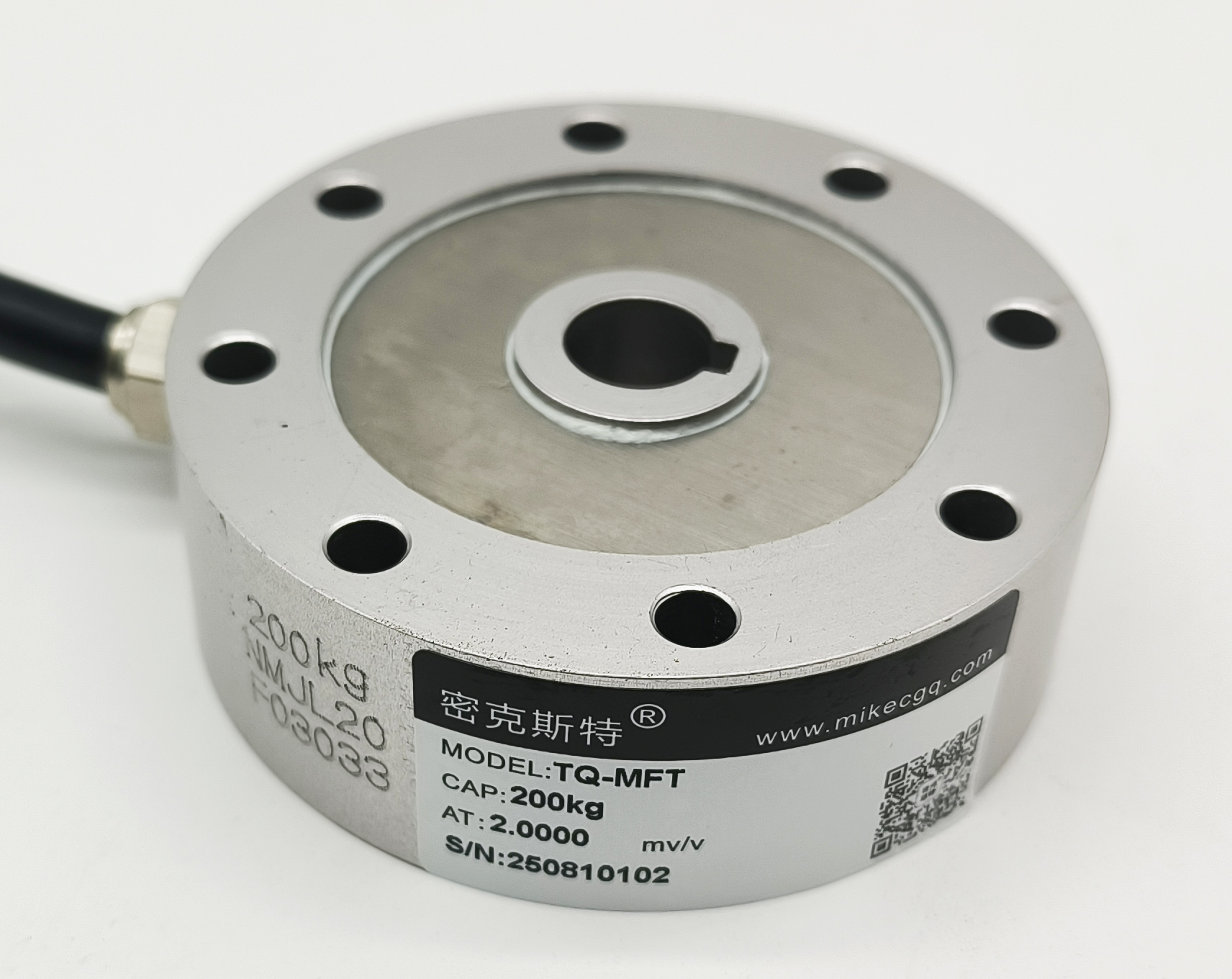

TQ-MFT内螺纹轮辐式称重传感器

编号:10242
查看:
发布:2018-12-03

TQ-MFT内螺纹轮辐式称重传感器采用低截面的紧凑设计,合金钢无电解镀镍处理,具有高输出小变形,偏心加载补偿等特点。 TQ-MFT内螺纹轮辐式称重传感器适用于试验机等力量测量。


拨打电话
Call
在线咨询
Service


产品特点:TQ-MFT内螺纹轮辐式称重传感器采用低截面的紧凑设计,合金钢无电解镀镍处理,具有高输出小变形,偏心加载补偿等特点。

产品用途:TQ-MFT内螺纹轮辐式称重传感器适用于试验机等力量测量。

量程:1kN(100kg)、 2 kN(200kg)、5 kN(500kg)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

100kg,200kg,500kg

2

综合精度

≤0.05%F.S

3

灵敏度

3.0mV/V

4

输入阻抗

385±5Ω/1210±20Ω(200kg)

5

输出阻抗

350±3Ω/1050±20Ω(200kg)

 6

绝缘阻抗

≥5000MΩ

7

补偿温度范围

-10~40℃

8

适用温度范围

-30~70℃

9

安全过载

150%F.S

10

材质

不锈钢/合金钢

11

激励电压

10V(DC/AC)

12

密封等级

IP67

13

电缆

6m/10m

14

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)
