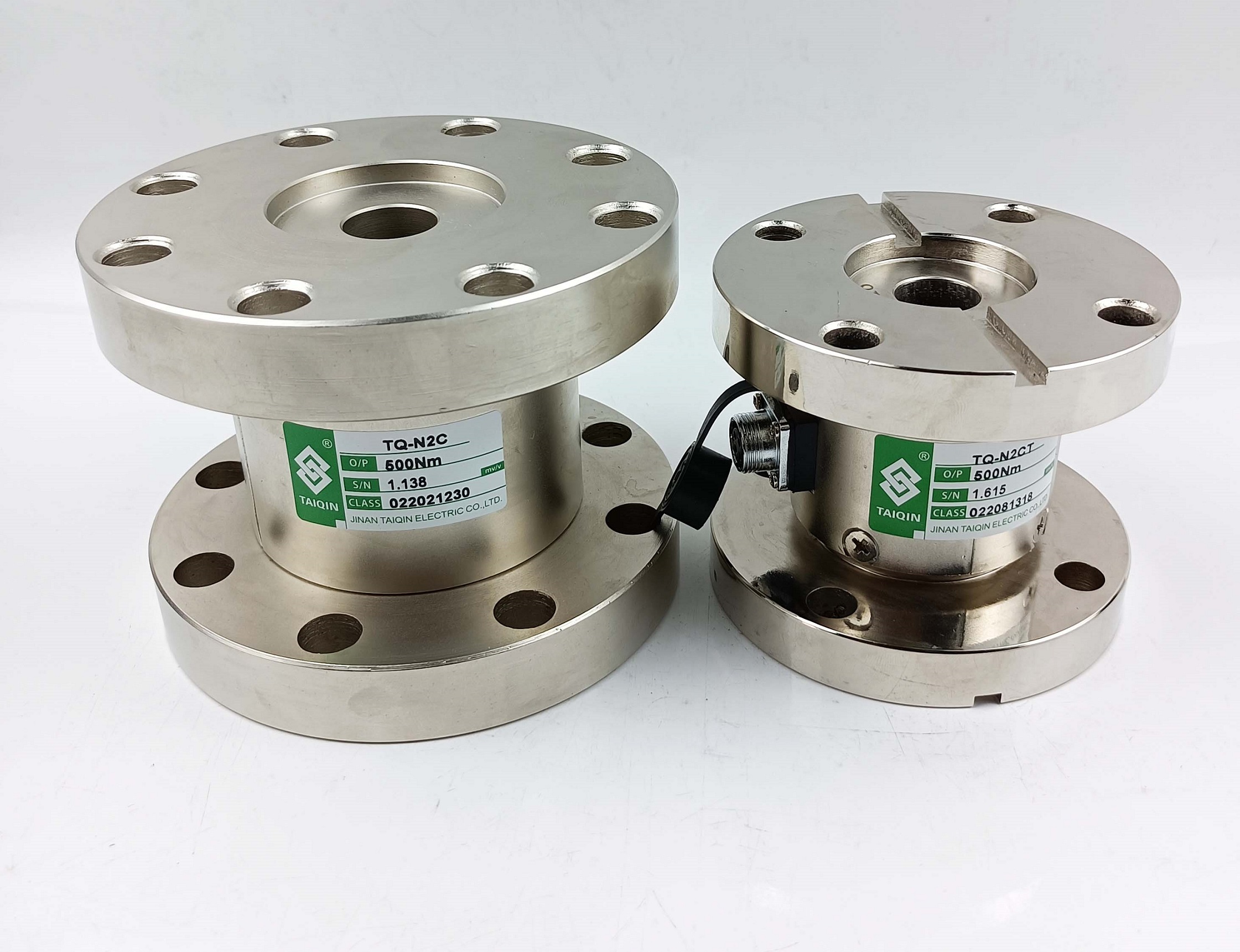

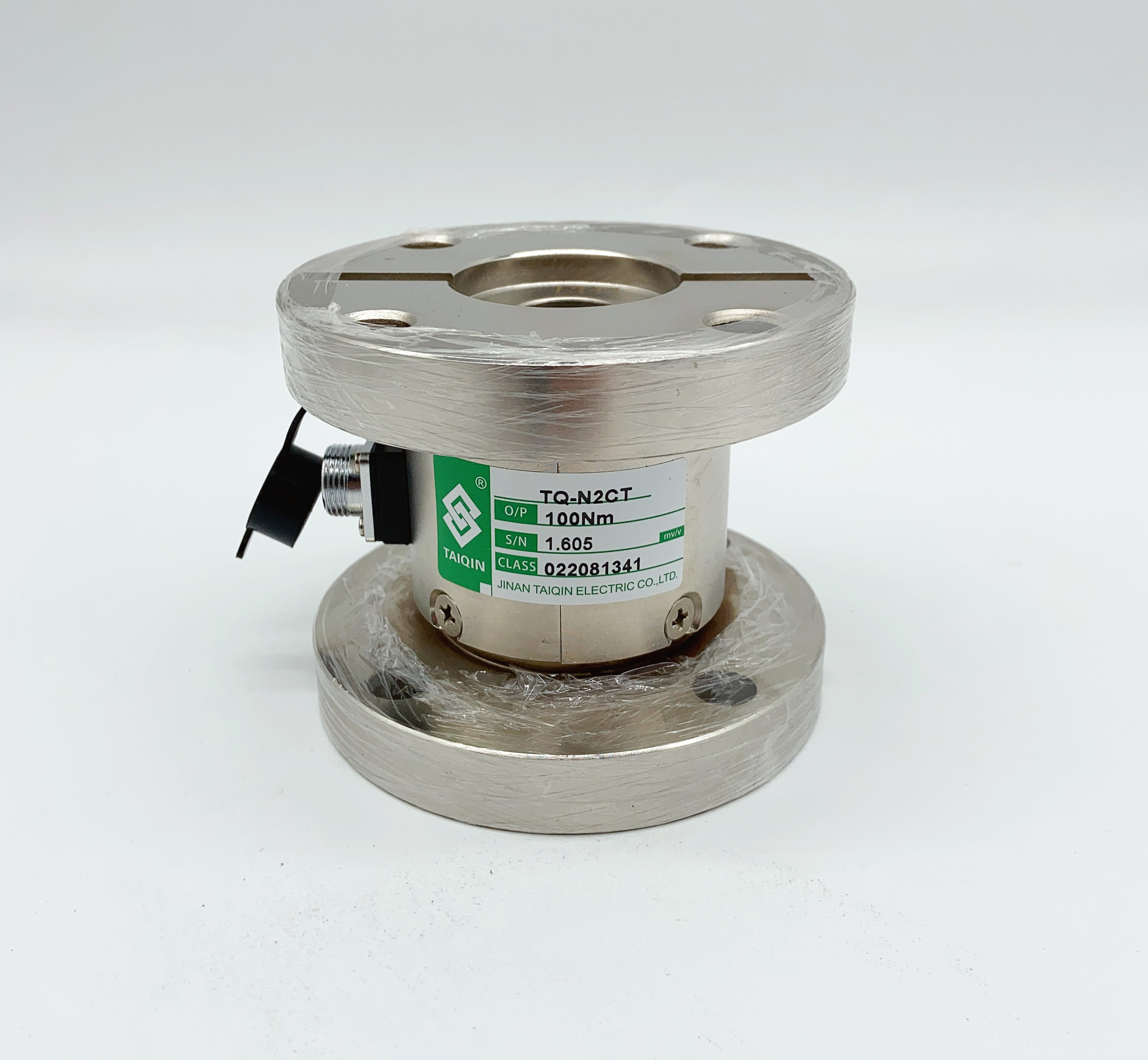

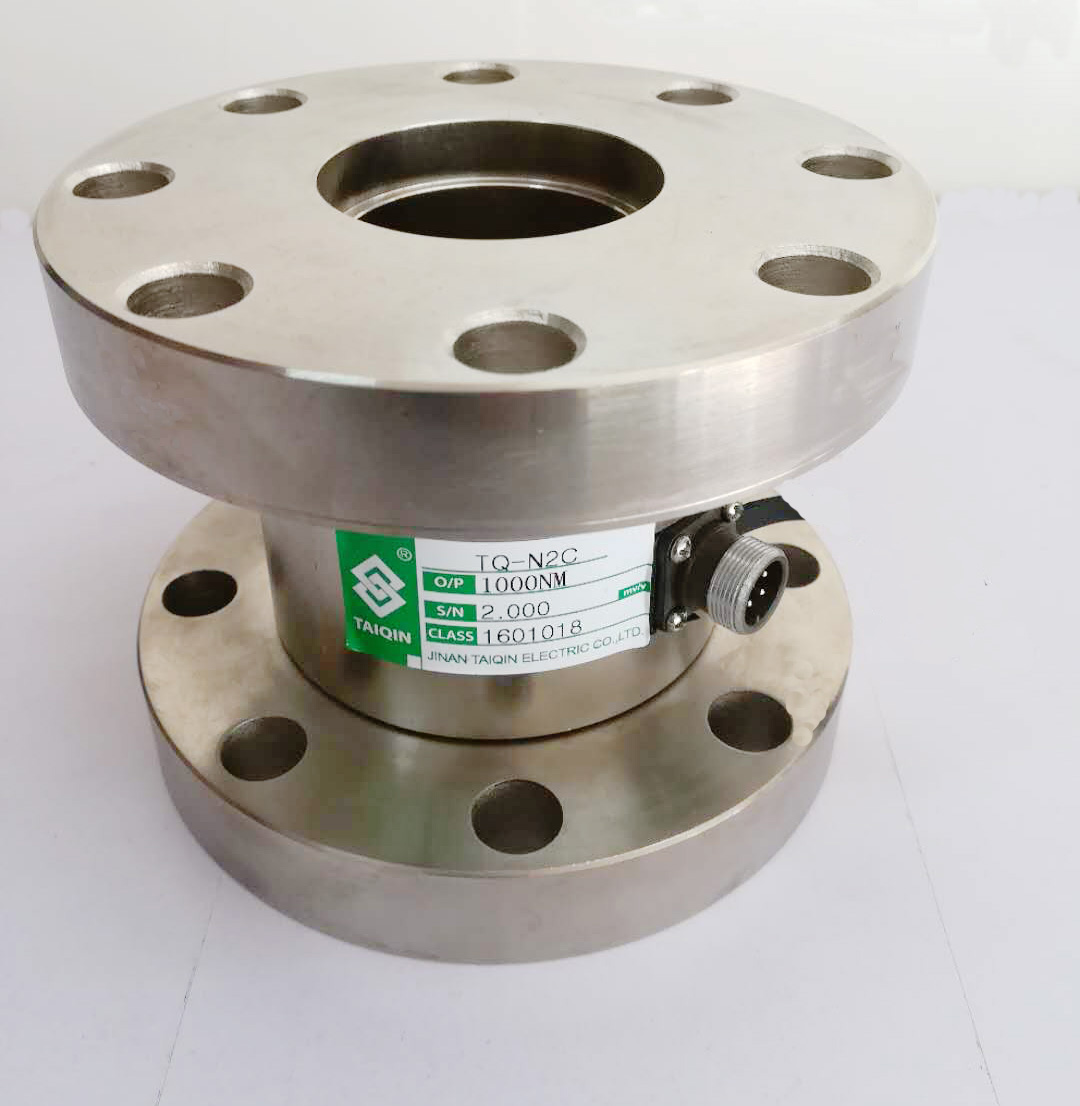

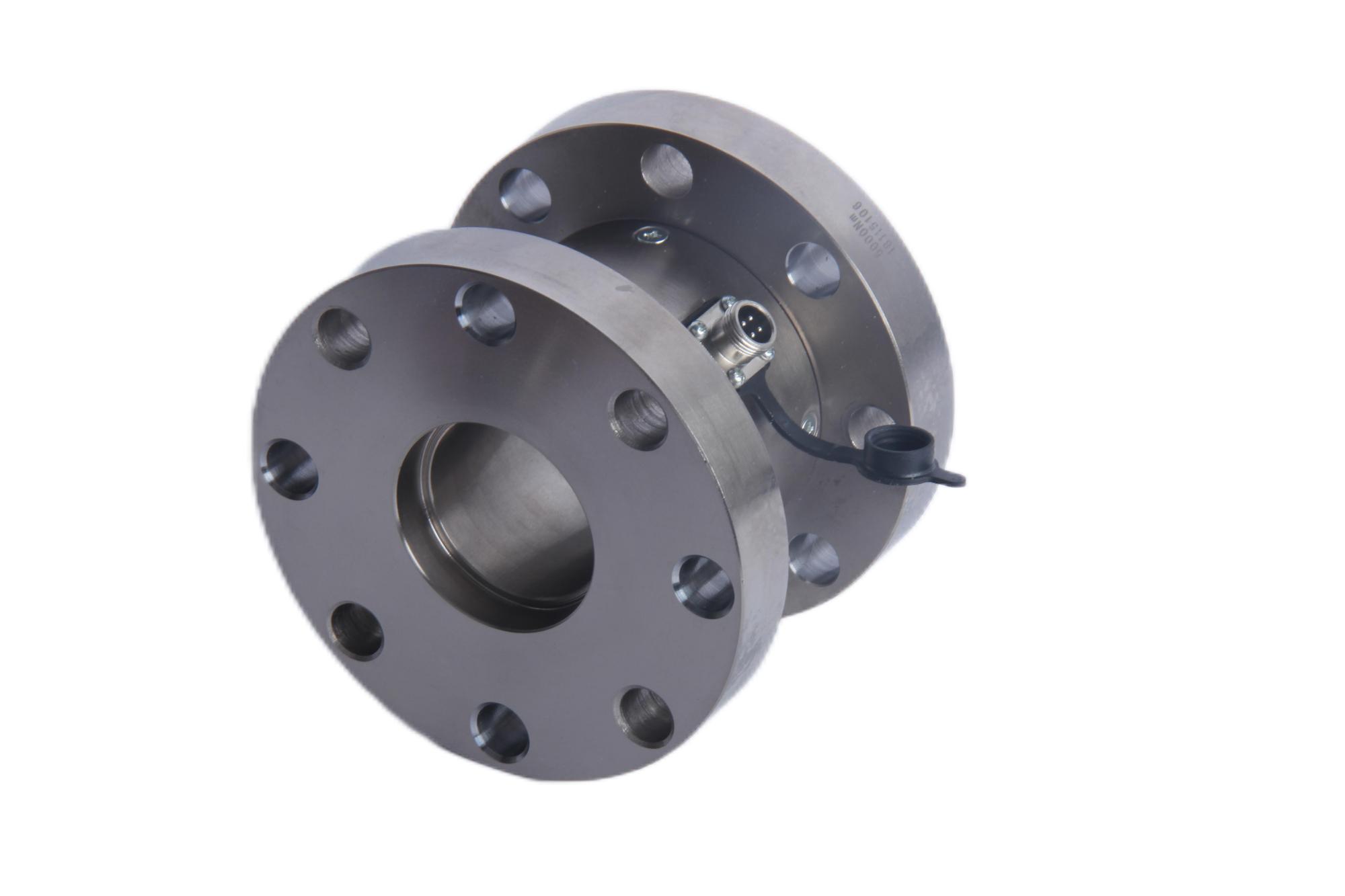

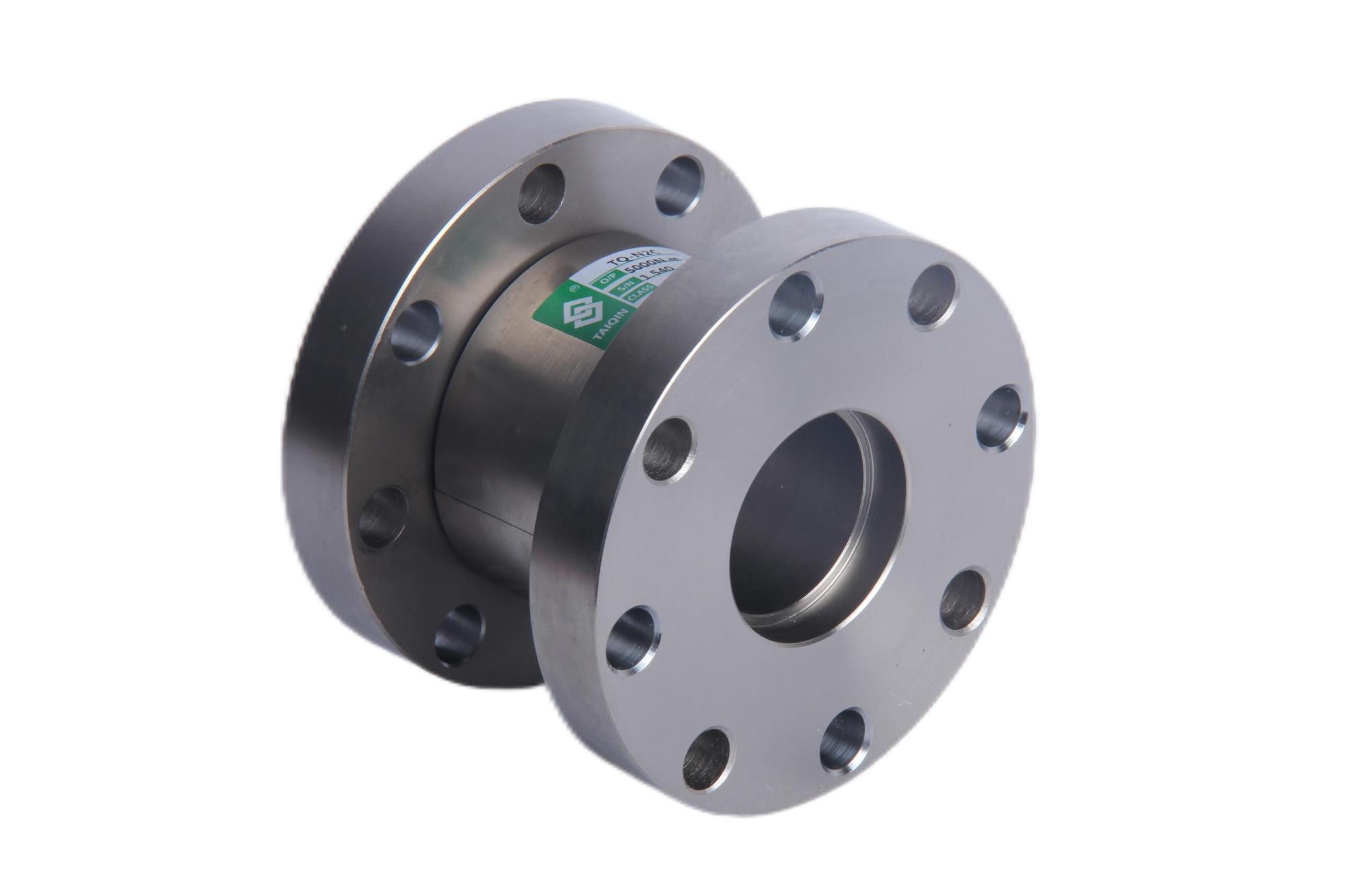

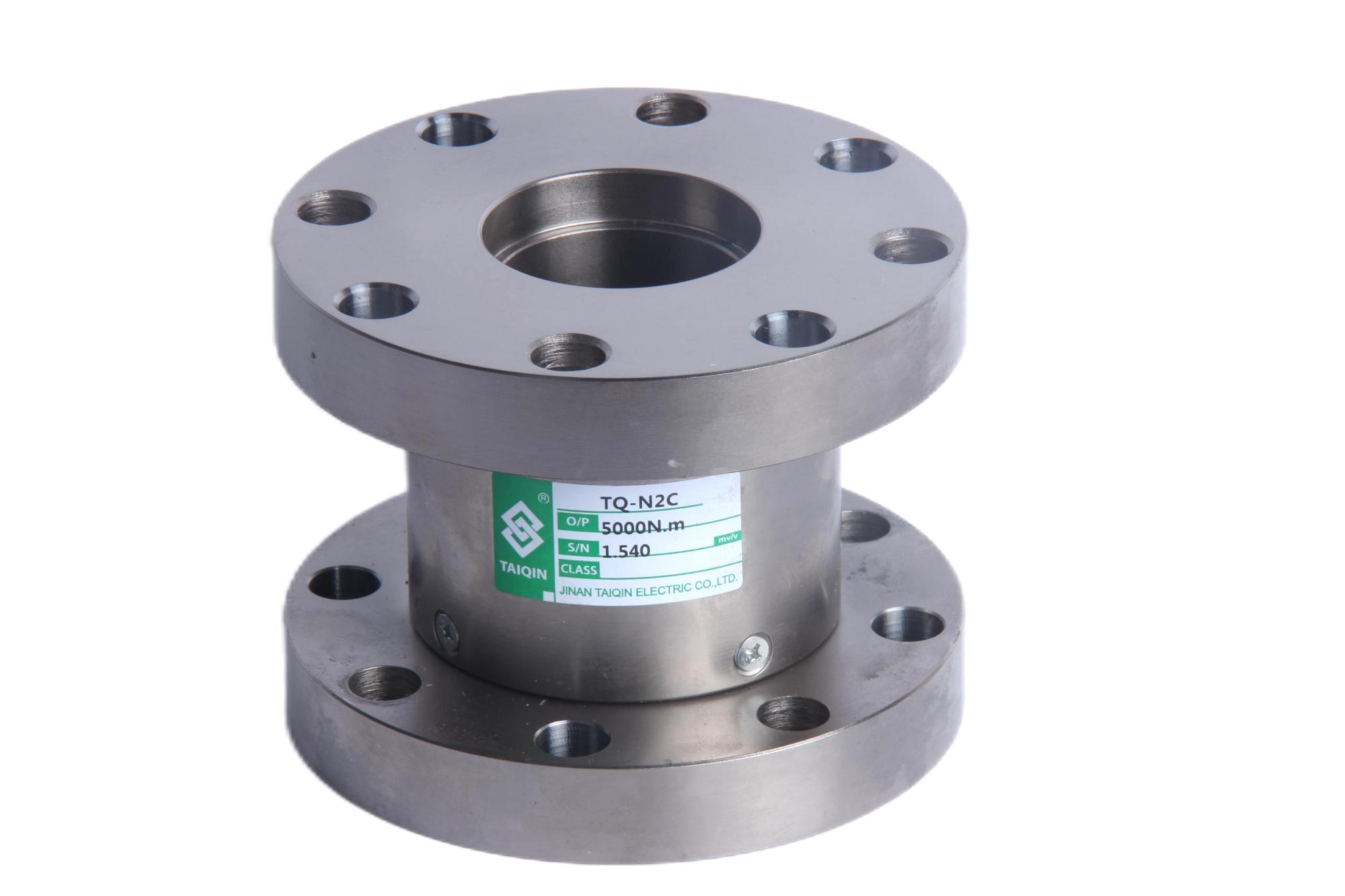

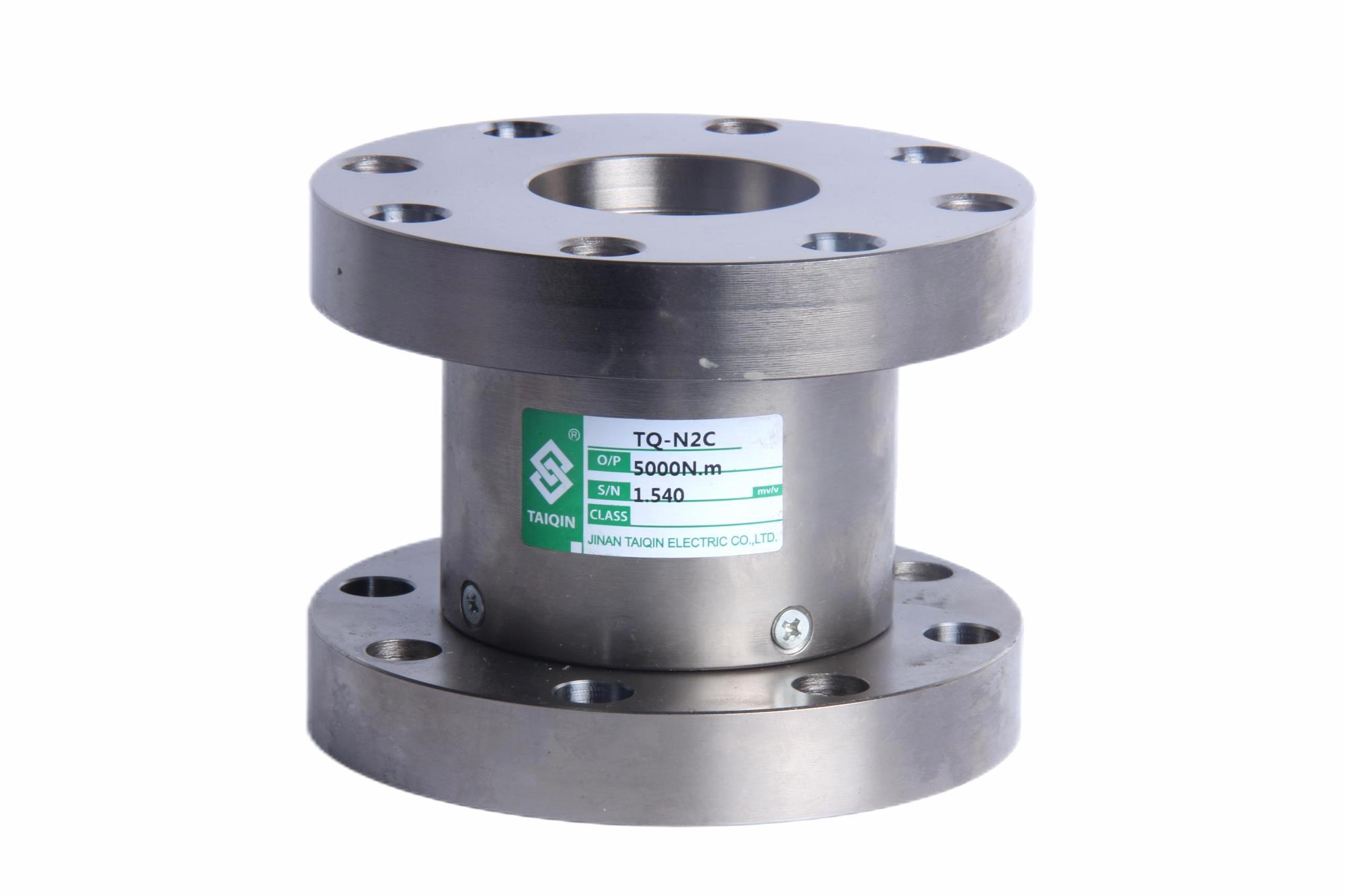

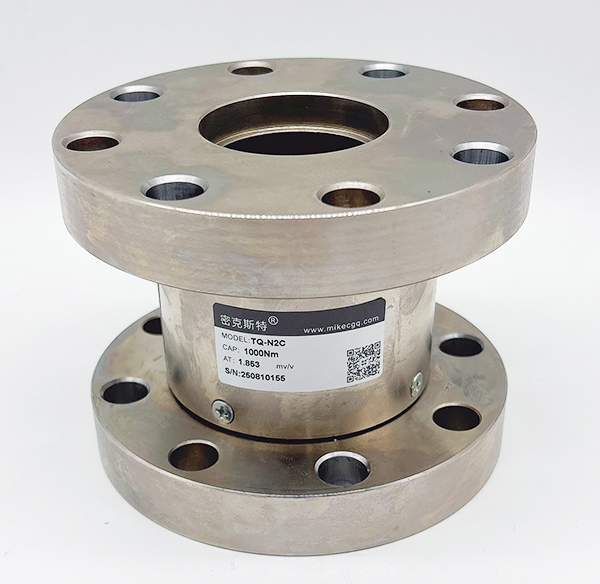

TQ-N2C扭矩传感器

编号：10151
查看：
发布：2023-04-27

精度高，性能稳定，安装方便，广泛应用；适用于静态、非连续旋转的扭矩力值的测量与控制。


拨打电话
Call 在线咨询
Service

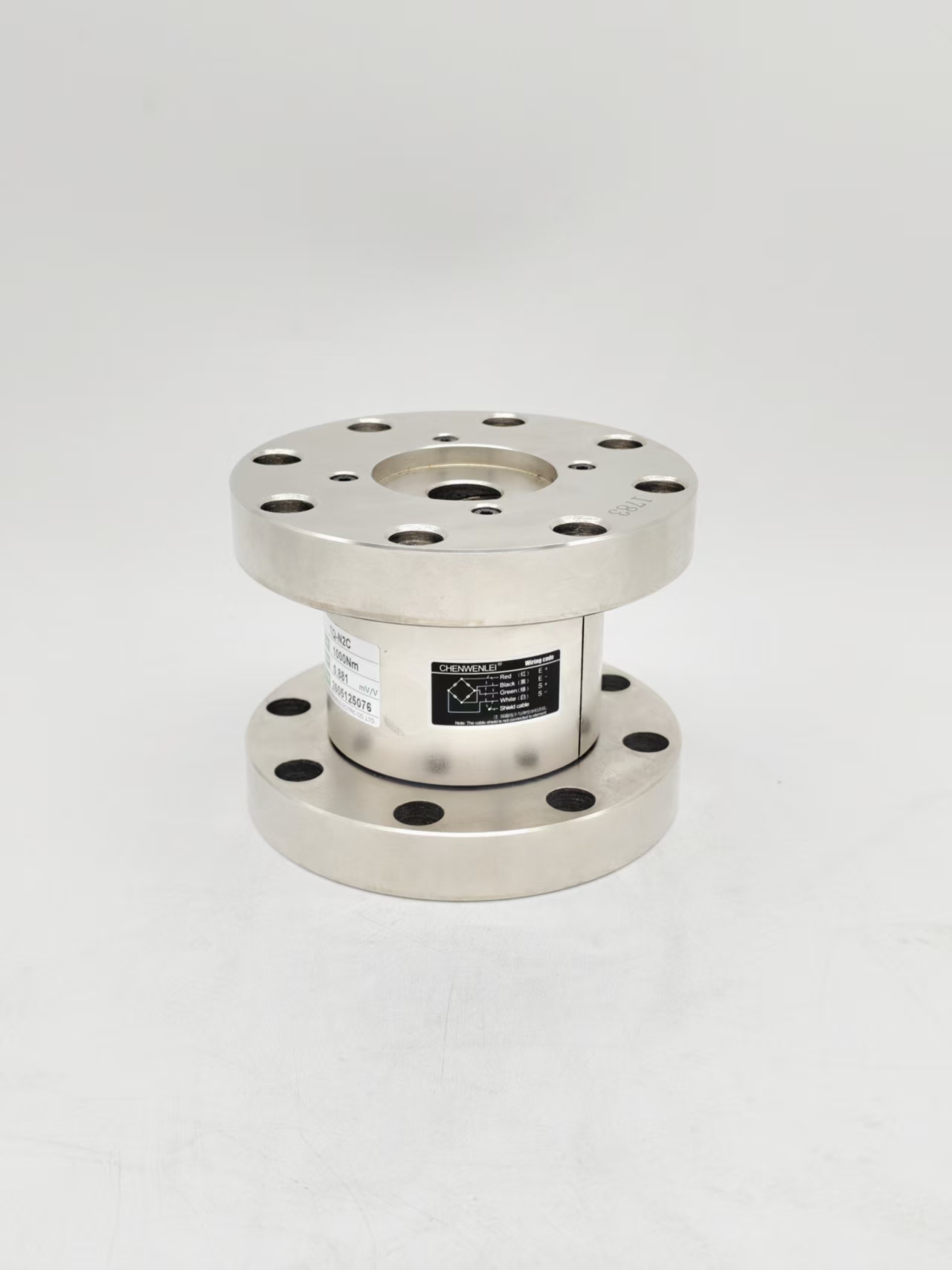

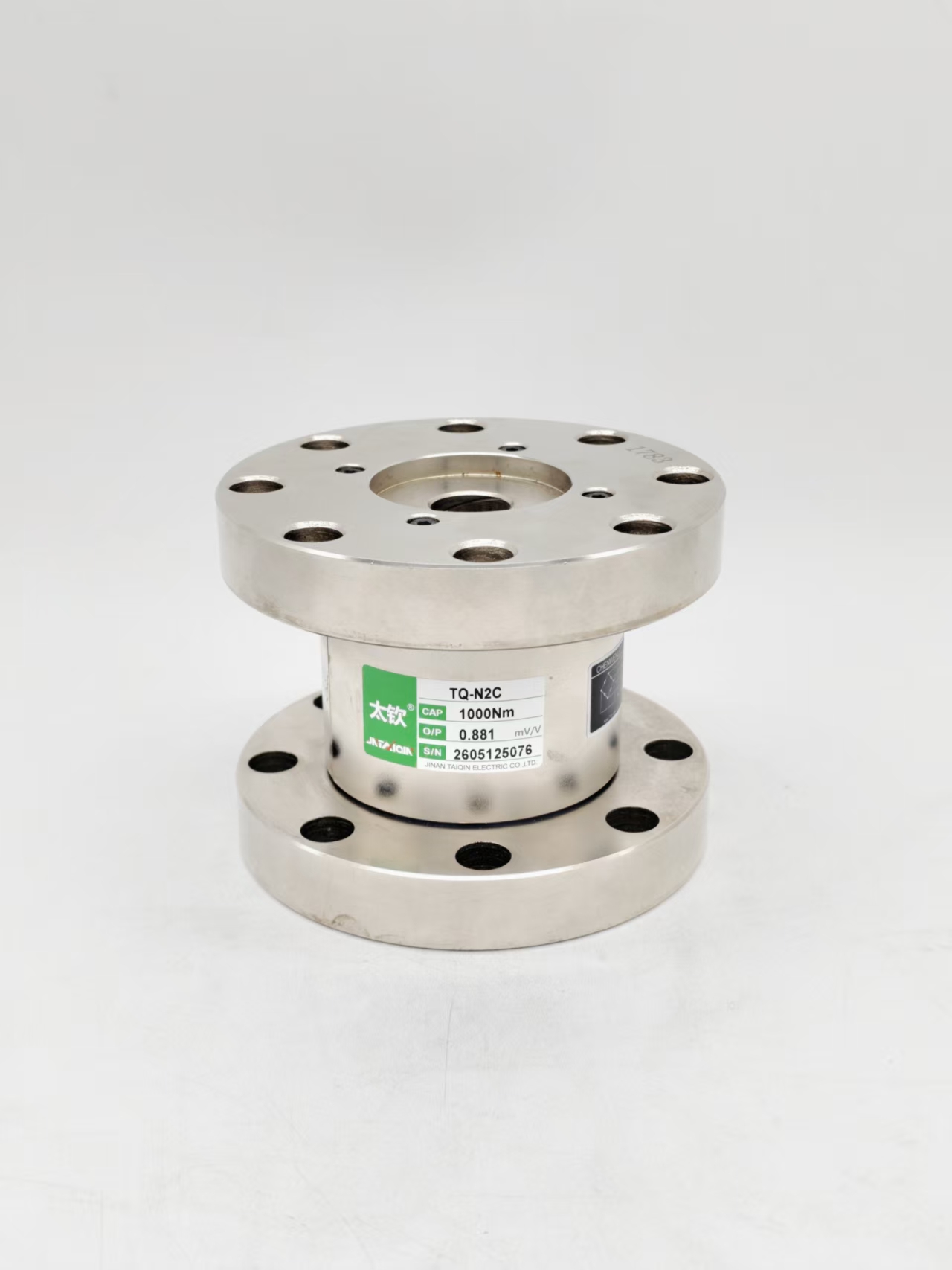

TQ-N2C扭矩传感器

精度高，性能稳定，安装方便，广泛应用；适用于静态、非连续旋转的扭矩力值的测量与控制。

量程：TQ-N2C:500Nm、1KNm、 2KNm、3KNm、5KNm、10KNm、20KNm、30KNm、

           TQ-N2CT:100Nm、200Nm、300Nm、500Nm、1000Nm、


技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

100Nm-5kNm

2

综合精度

0.1/0.3%F.S

3

灵敏度

1.0-2.0mV/V

4

蠕变/30分钟

±0.1/0.3%F.S/30min

5

零点输出

±1%F.S

6

零点温度影响

±0.1/0.3%F.S/10℃

7

输出温度影响

±0.1/0.3%F.S/10℃

8

输入阻抗

700±10Ω/350±10Ω

9

输出阻抗

700±5Ω/350±5Ω

10

绝缘阻抗

>5000MΩ

11

工作温度

-10~65℃

12

安全过载

120％F.S

13

激励电压

10VDC

14

材质

合金钢

15

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）




型号

量程

A

B

C

D

D1

H

D2

n

F

TQ-N2C

500-5000

125

78

20

6

105

96

M13

16

50

10000

158

95

30

6

130

110

M18

20

80

20000-30000

308

150

45

6

250

220

M26

24

130

TQ-N2CT

100-1000

98

58

15

6

80

80

Φ11

8

40




图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
