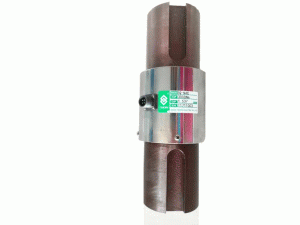

TQ-N4B/C静态扭矩传感器

编号:10154
查看:
发布:2019-01-29

电阻应变式原理,精度高,性能稳定可靠,测量范围广;静态扭矩测量,两端均为键连接,安装使用方便。适用于静态、非连续旋转的扭矩力值的测量与控制。


拨打电话
Call
在线咨询
Service

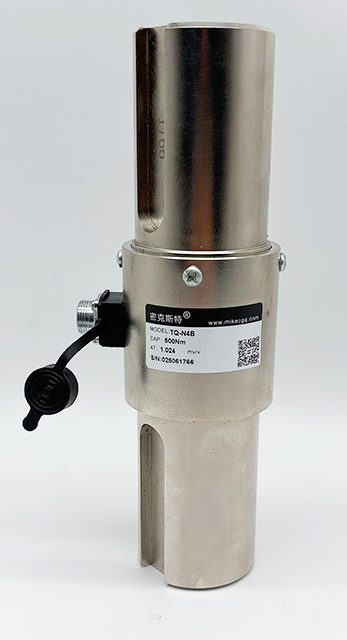

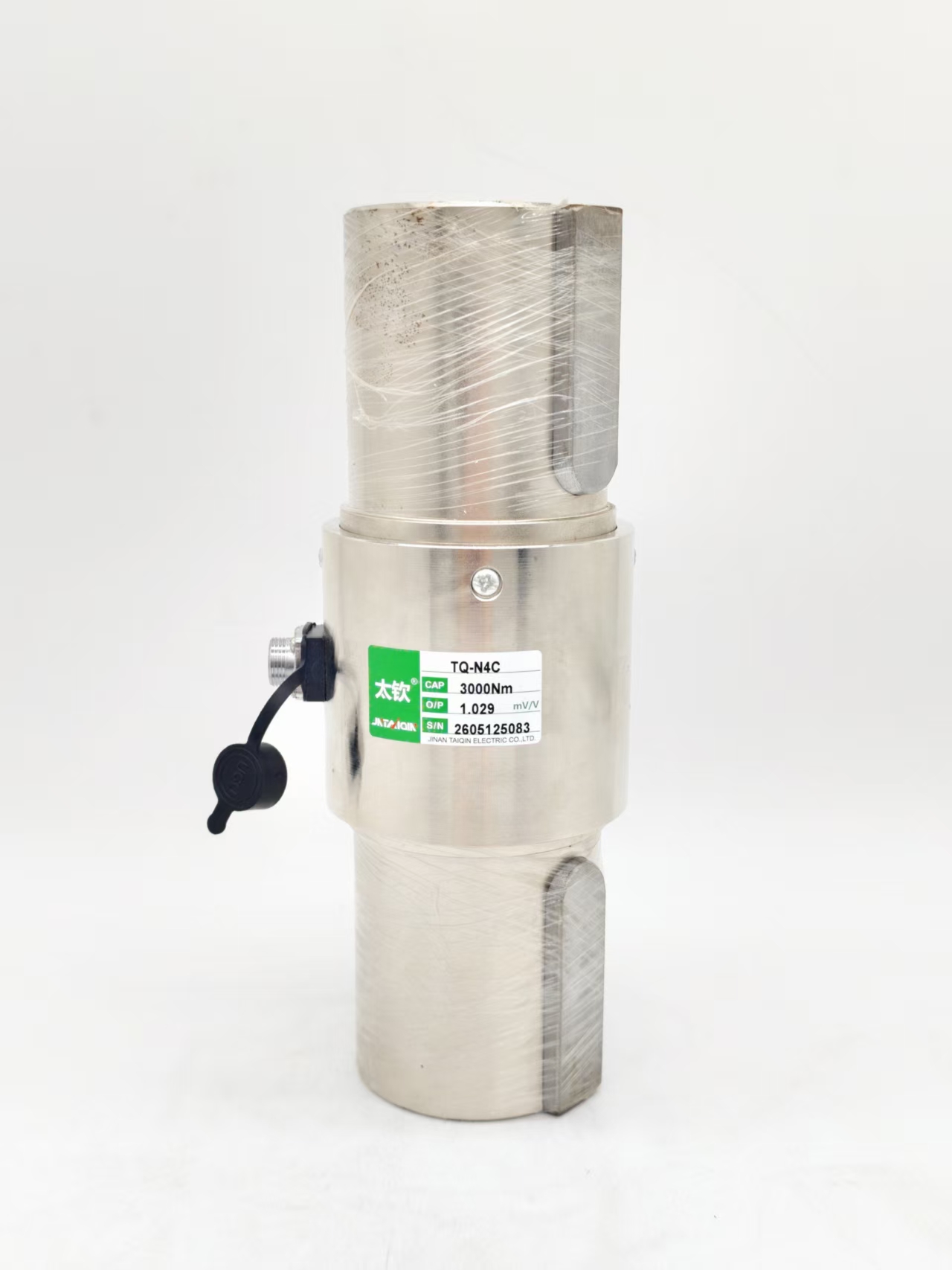

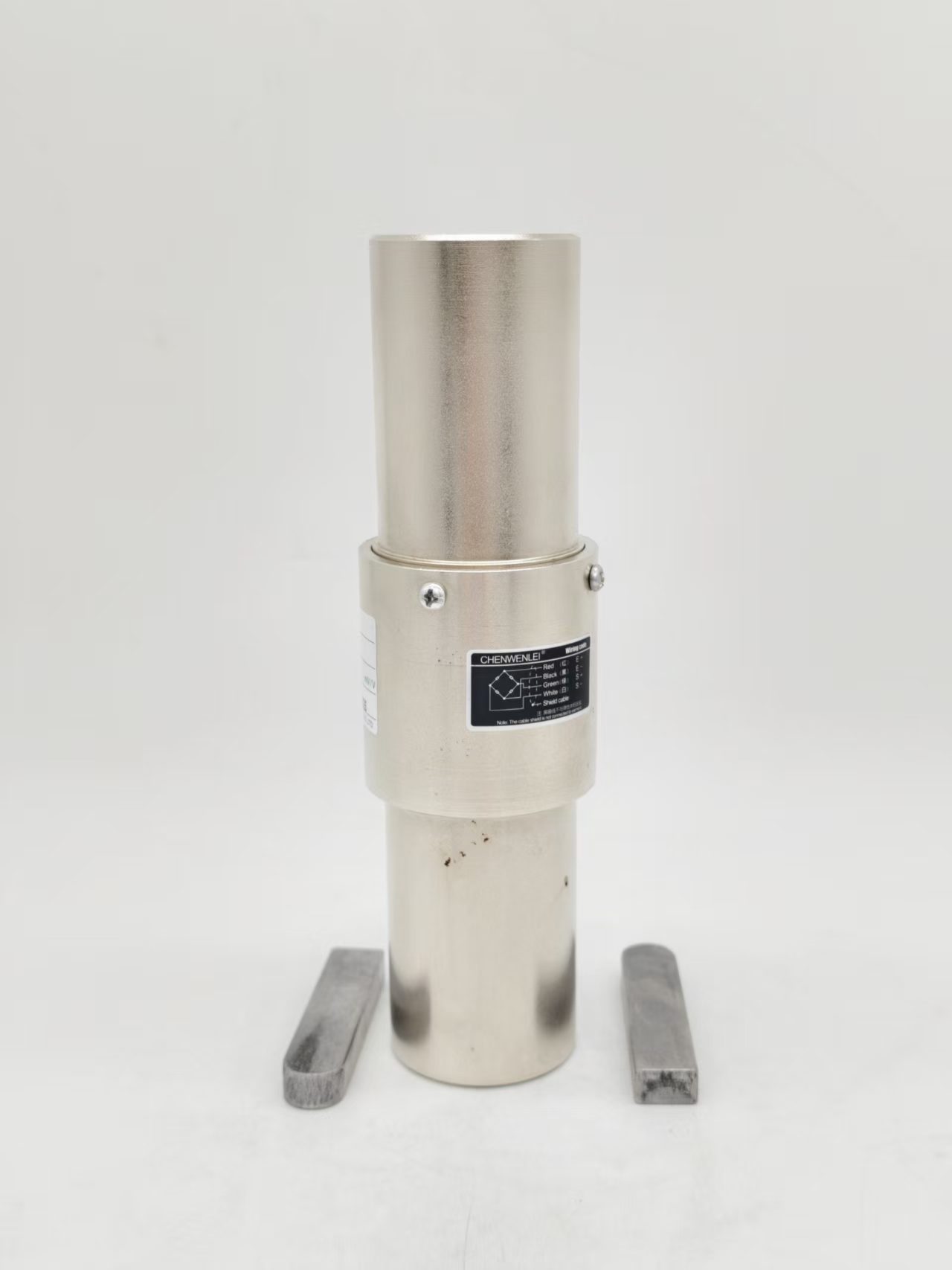

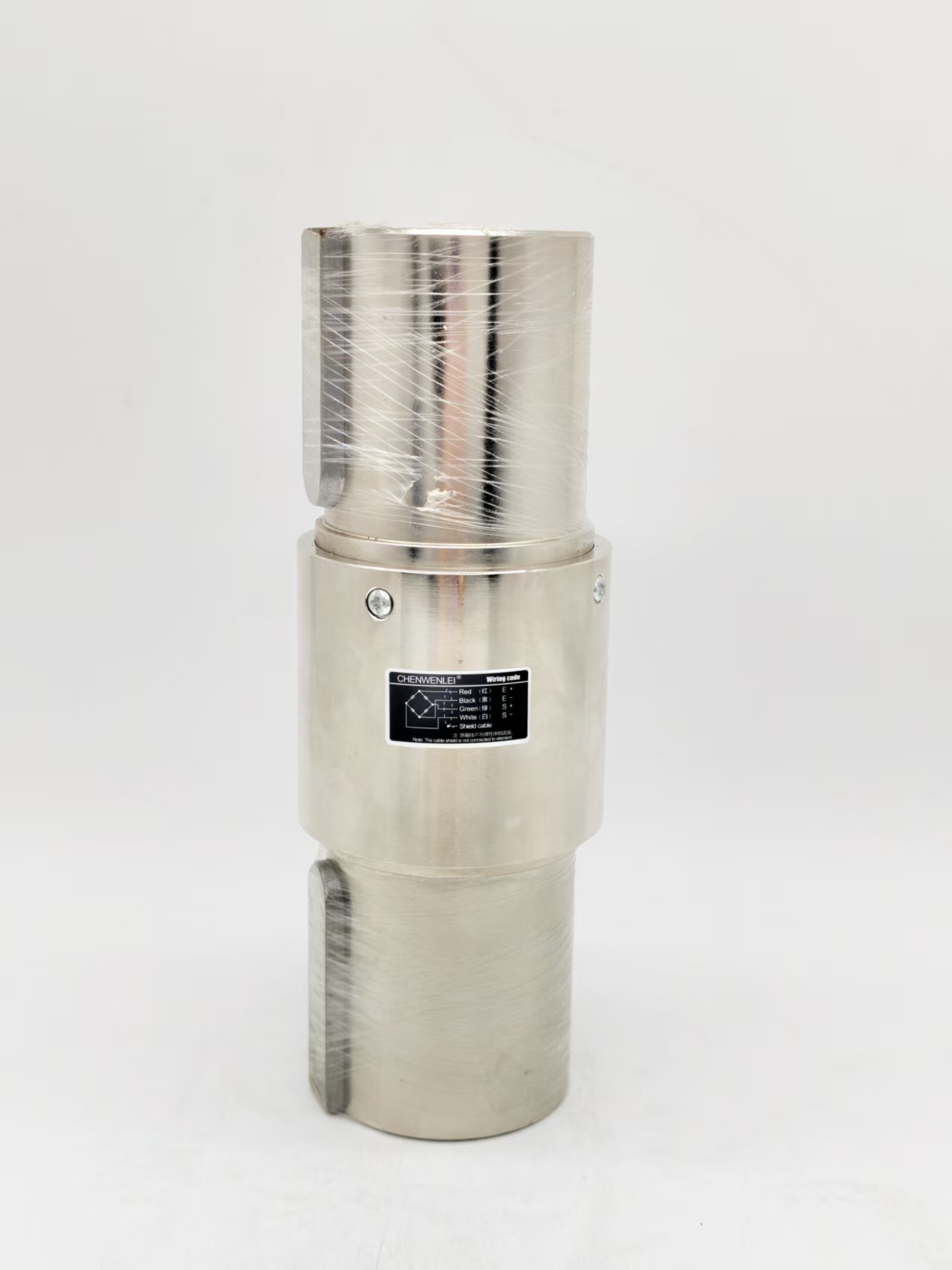

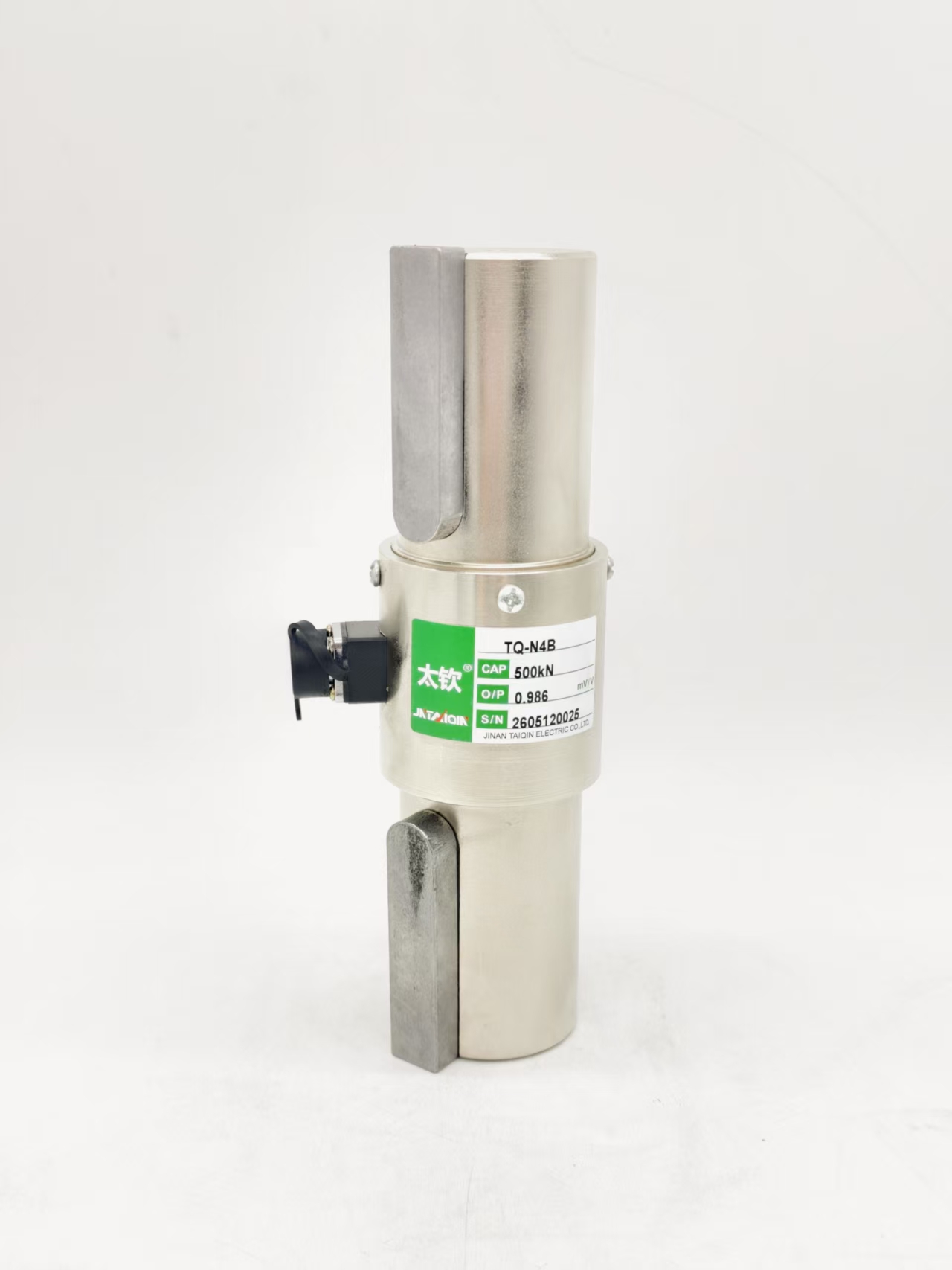

TQ-N4B/C扭矩传感器

产品特点: 电阻应变式原理,精度高,性能稳定可靠,测量范围广;静态扭矩测量,两端均为键连接,安装使用方便。

产品用途:适用于静态、非连续旋转的扭矩力值的测量与控制。

量程:TQ-N4B:200Nm300 Nm500 Nm1000Nm2000Nm

TQ-N4C: 2000Nm3000 Nm5000 Nm

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

200Nm-3kNm

2

综合精度

0.1/0.3%F.S

3

灵敏度

1.0-2.0mV/V

4

蠕变/30分钟

±0.1;0.3%F.S/30min

5

零点输出

±1%F.S

6

零点温度影响

±0.1/0.3%F.S/10

7

输出温度影响

±0.1/0.3%F.S/10

8

输入阻抗

700±10Ω/350±10Ω

9

输出阻抗

700±5Ω/353Ω

10

绝缘阻抗

>2000MΩ

11

工作温度

-10~65

12

安全过载

120%F.S

13

激励电压

10VDC

14

材质

合金钢

15

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)

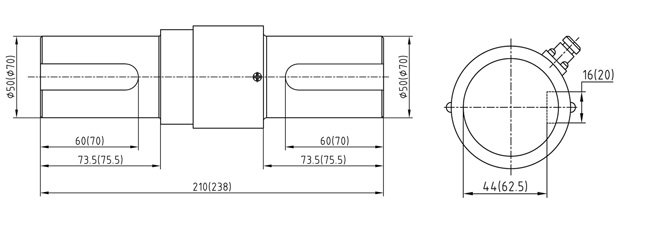

 括号内为TQ-N4C的尺寸

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
