TQ-N4A扭矩传感器

编号:10153
查看:
发布:2018-08-31

电阻应变式原理,精度高,性能稳定可靠,测量范围广;静态扭矩测量,两端均为键连接,安装使用方便。适用于静态、非连续旋转的扭矩力值的测量与控制。


拨打电话
Call
在线咨询
Service

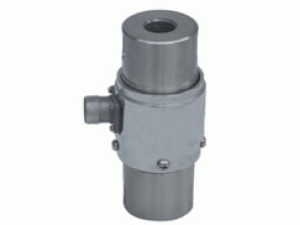

TQ-N4A扭矩传感器

产品特点: 电阻应变式原理,精度高,性能稳定可靠,测量范围广;静态扭矩测量,两端均为键连接,安装使用方便。

产品用途:适用于静态、非连续旋转的扭矩力值的测量与控制。
量程:0.5Nm、1 Nm、2 Nm、5 Nm、10 Nm、20 Nm、50 Nm、100 Nm、200 Nm

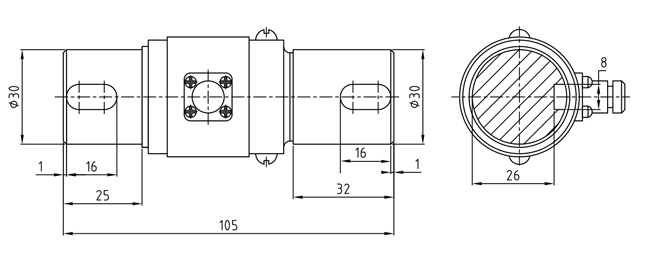

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

0.5Nm-200Nm

2

灵敏度

1.0-2.0mV/V

3

综合精度

0.1%F.S0.3%F.S; 0.5%F.S

4

零点输出

±1%F.S

5

输入阻抗

700±10Ω/350±10Ω

6

输出阻抗

700±5Ω/350±5Ω

7

绝缘阻抗

2000MΩ

8

工作温度范围

-30-80

9

激励电压

12VDC

10

安全载荷

120%F.S

11

材质

合金钢

12

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)
