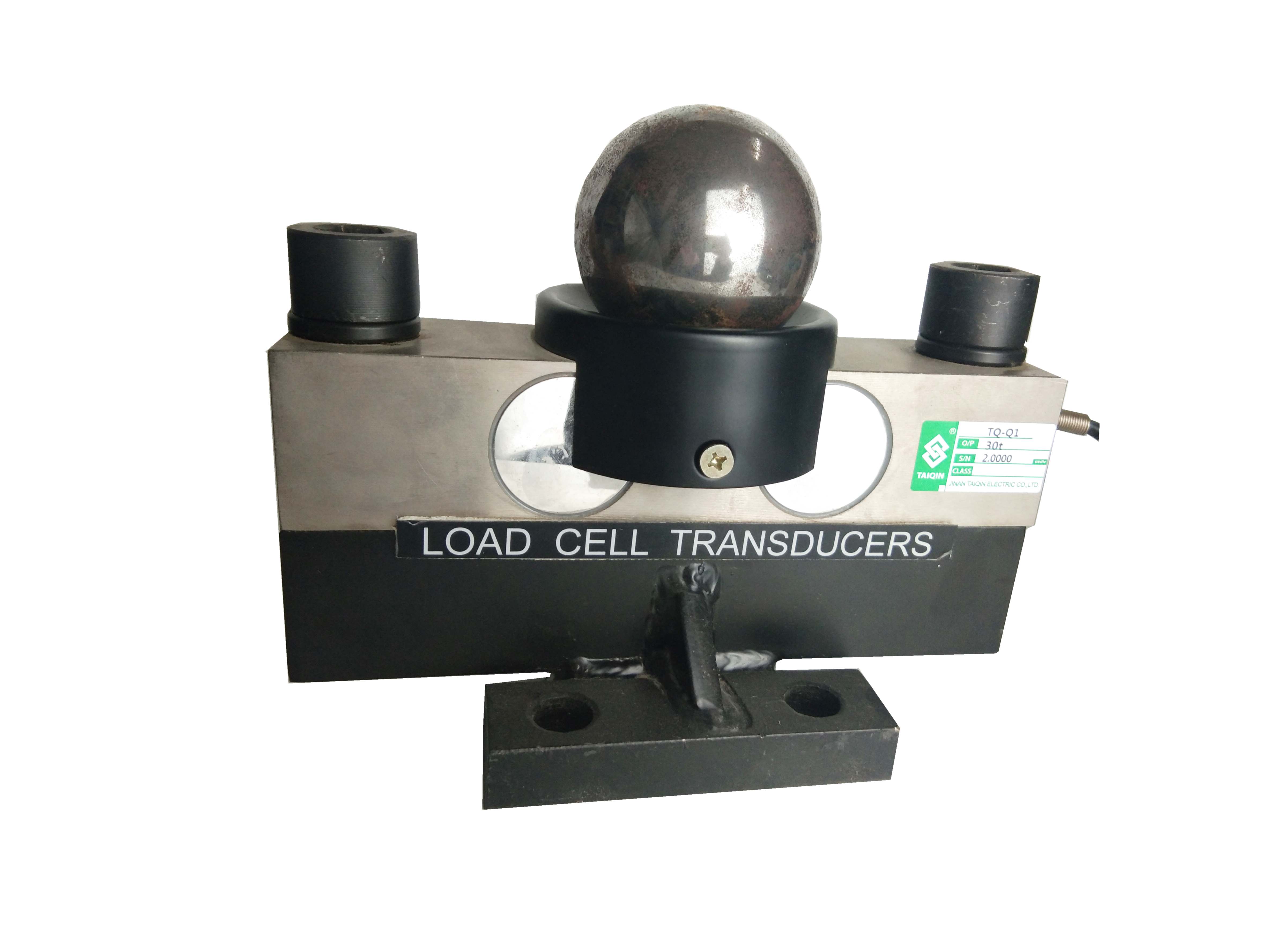

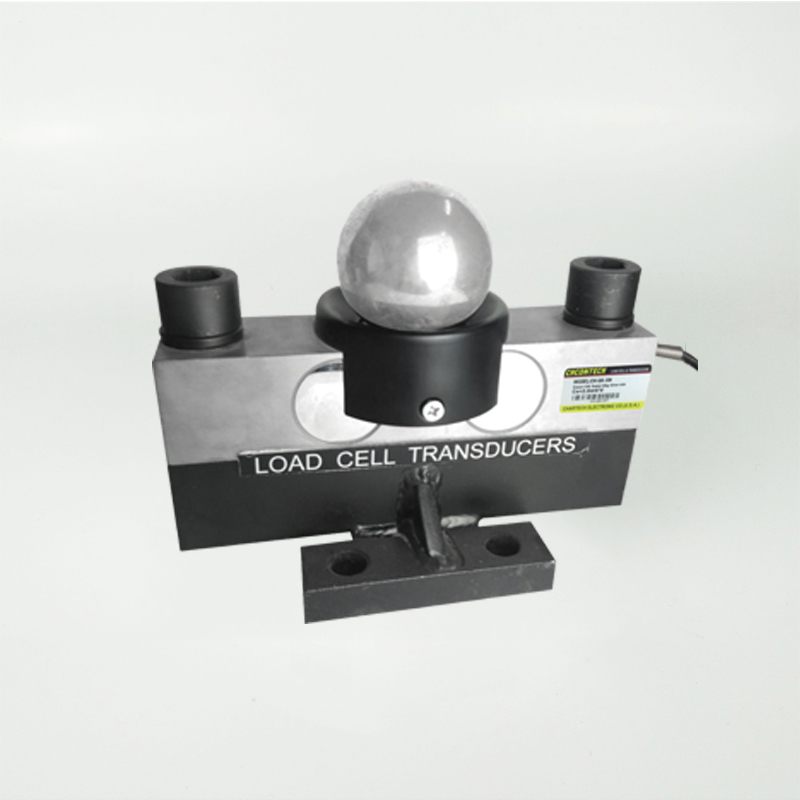

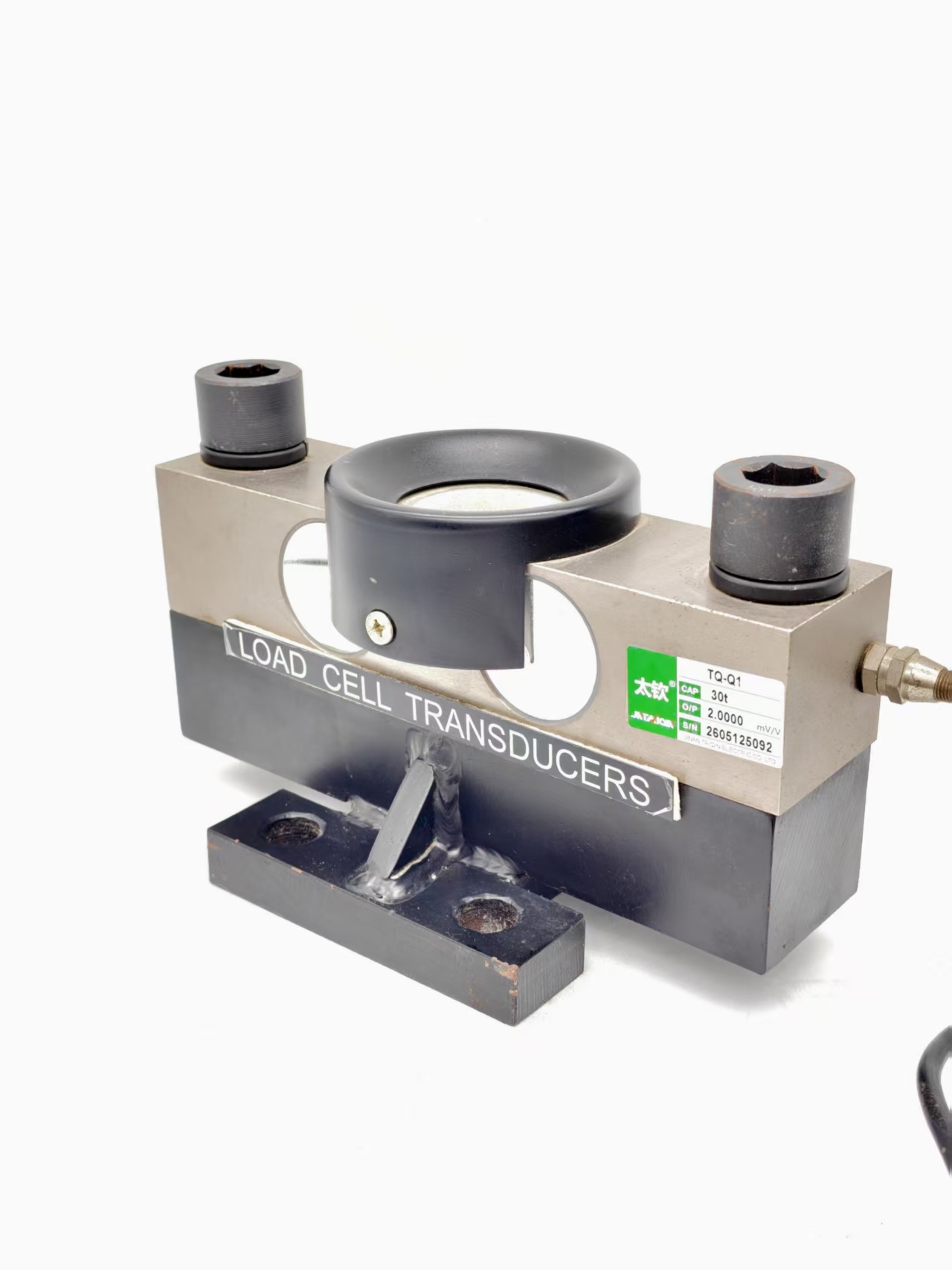

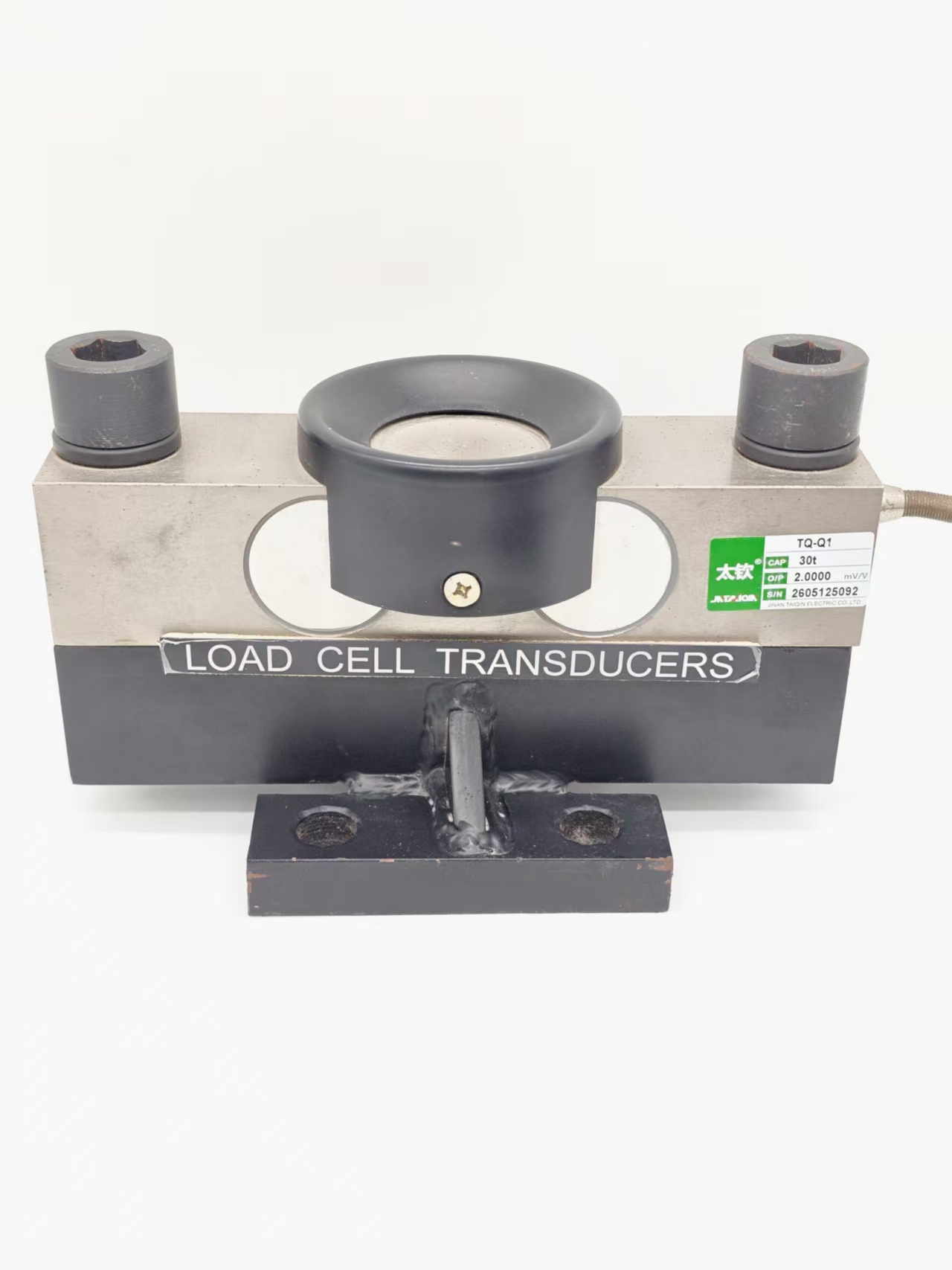

TQ-Q1桥式称重传感器

编号：10163
查看：
发布：2020-10-29

TQ-Q1M为模拟信号输出 TQ-Q1S为数字信号输出 TQ-Q1桥式称重传感器采用钢球、压头结构可自动复位和调心。高精度、高可靠性、稳定性好；安装方便、互换性好。有良好的防潮密封，适应恶劣工作环境。 TQ-Q1桥式称重传感器可用于电子汽车衡，轨道衡，料斗秤及各种专用衡器适用于重量、力值测量的各个领域。


拨打电话
Call 在线咨询
Service


TQ-Q1M为模拟信号输出
TQ-Q1S为数字信号输出
产品特点:TQ-Q1桥式称重传感器采用钢球、压头结构可自动复位和调心。高精度、高可靠性、稳定性好；安装方便、互换性好。有良好的防潮密封，适应恶劣工作环境。
产品用途：TQ-Q1桥式称重传感器可用于电子汽车衡，轨道衡，料斗秤及各种专用衡器适用于重量、力值测量的各个领域。
量程：50kN(5t）、100kN(10t)、200kN(20t)、300kN(30t)、400kN(40t)、500kN(50t）

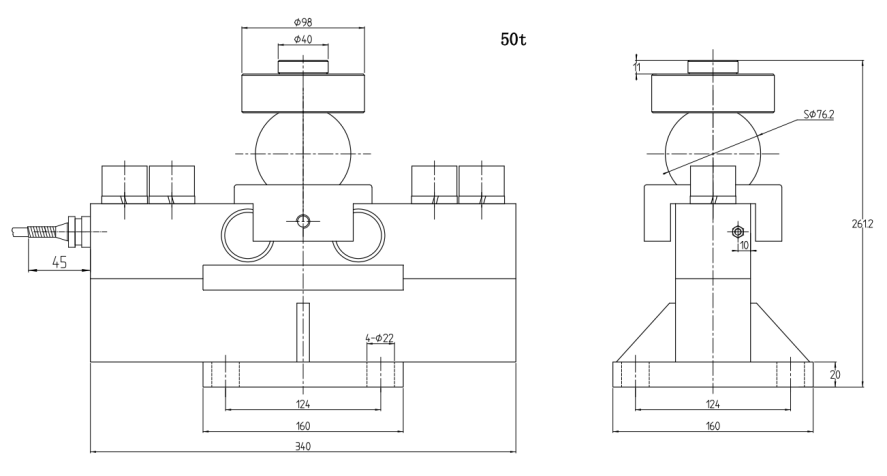

技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

50-500kN

2

综合精度

0.02%F.S

3

灵敏度

2.0mV/V

4

零点平衡

±1%F.S

5

蠕变

±0.02%F.S/30min

6

零点温度影响

±0.02%F.S/10℃

7

输出温度影响

±0.03%F.S/10℃

8

输入阻抗

780±10Ω

9

输出阻抗

701±2Ω

10

绝缘阻抗

≥5000MΩ

11

工作温度范围

-10~65℃

12

安全过载

150％F.S

13

材质

合金钢

14

推荐工作电压

10VDC

15

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）



型号

量程(kN)

量程（t）

D1

D2

H

L

TQ-Q1

50

5

68

50.8

168.8

224

100-300

10-30

85-88

76.2

224.7

240

400

40

88

76.2

230.7

240




图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
