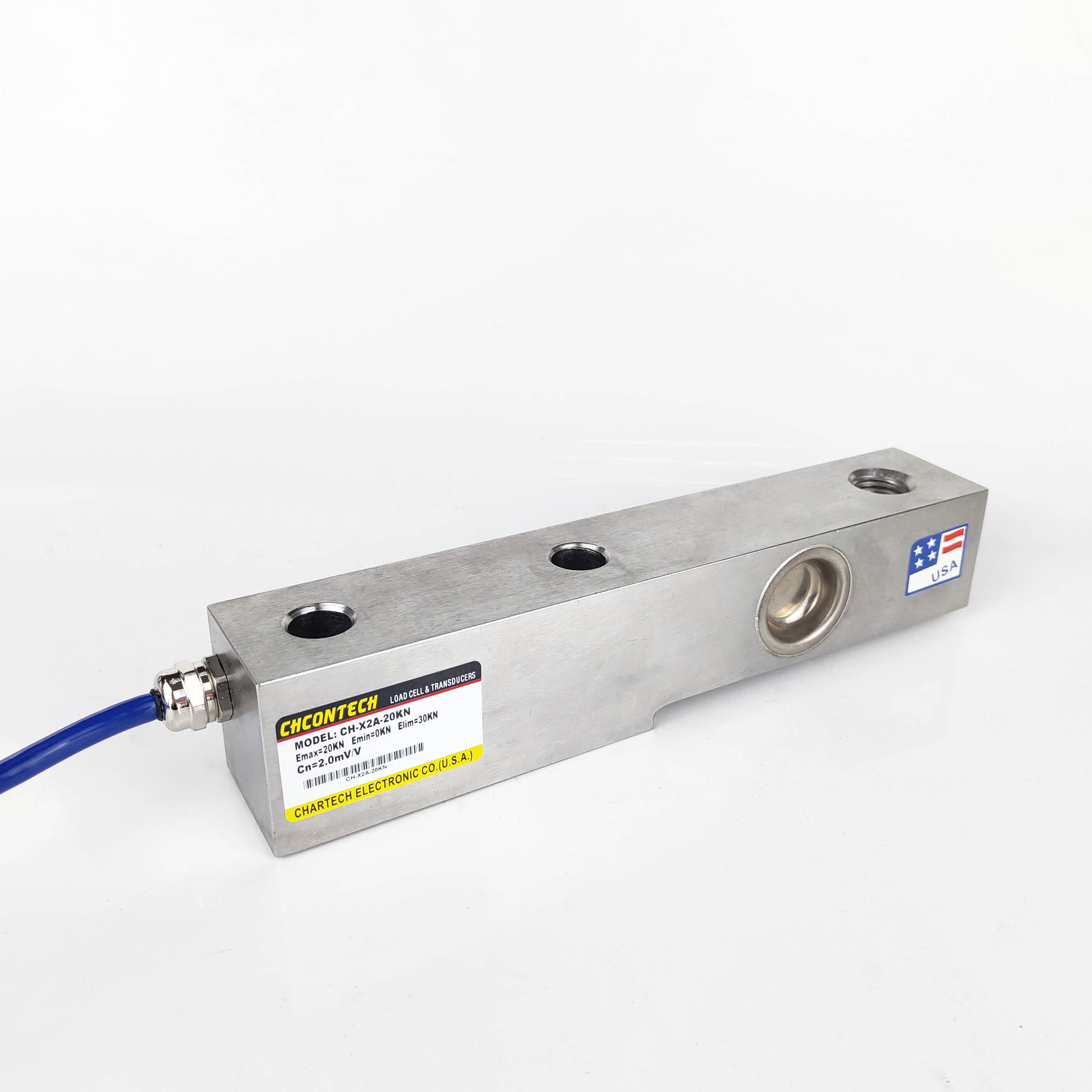

产品名称:CH-X2A 悬臂梁式称重传感器

产品特点:CH-X2A悬臂梁式称重传感器采用优质不锈钢材质,具有高精度、高稳定性等特点,安装简便、快速,适用于搅拌站、皮带秤、配料秤和平台秤等。


量程:1kN(100kg)、2kN(200kg)、3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)

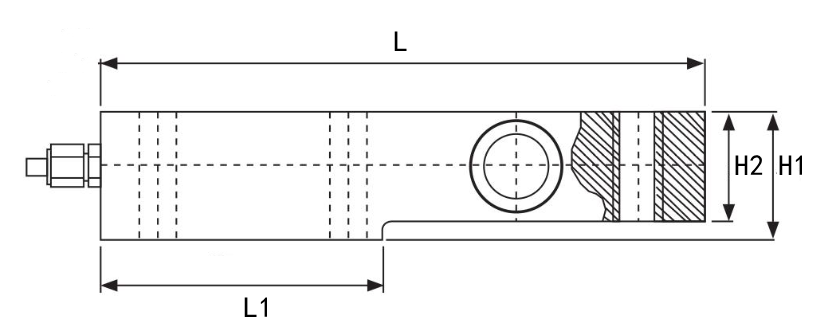

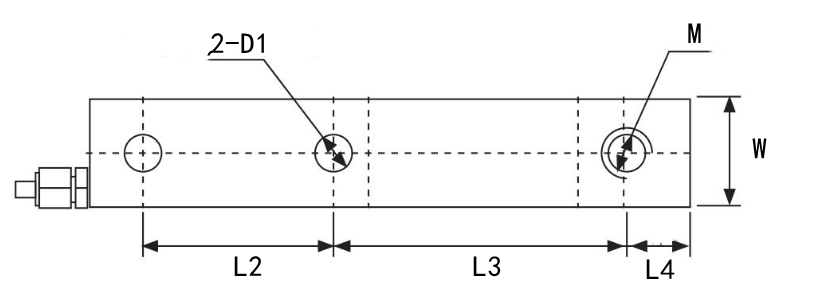

外形尺寸:

量程(kN)

量程(t)


L

L1

L2

L3

L4

H1

H2/B

D1

M

W

1-2.5

0.1-0.25

mm

127

55

35

72

10

18

--

Φ11

M12x1.75

20

3-20

0.3-2

mm

203

95

64

98

22

43

36.6

Φ13

M16x2

36.6

30

3

mm

203

95

64

98

22

43

36.6

Φ15

M16x2

36.6



技术参数:

技术参数




额定输出

2.0mV/V±1%

零点平衡

±1%F.S

综合精度

0.03%F.S

输入阻抗

400±10Ω

线性、滞后性

±0.03%F.S

输出阻抗

350±4Ω

重复性

±0.03%F.S

绝缘电阻

≥5000MΩ

蠕变

±0.03%F.S/30min

允许工作电压

5~15V/DC

零点温度影响

±0.03%/10℃

工作温度范围

-30℃~+70℃

输出温度影响

±0.03%/10℃

安全过载

150%F.S

接线方式

激励:+红 -黑

信号:+绿 -白        屏蔽:黄
