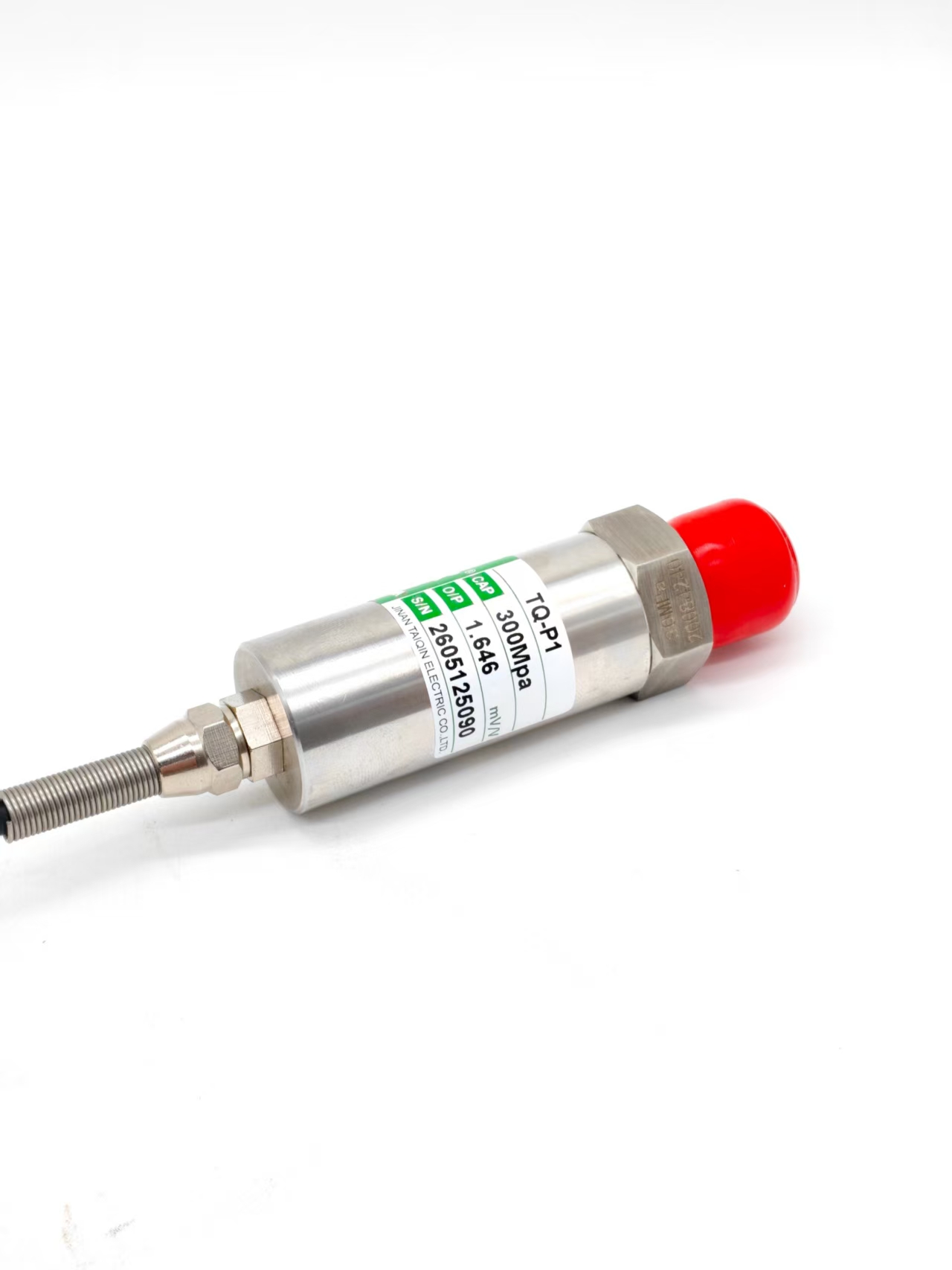

TQ-P1压力传感器

编号:10249
查看:
发布:2018-08-31

产品特点:TQ-P1压力传感器采用特种不锈钢制造,耐酸碱腐蚀。产品用途:TQ-P1压力传感器广泛应用于化工、冶金等行业测控领域。量程:2Mpa、3Mpa、5Mpa、10Mpa、20Mpa、30Mpa、50Mpa、60Mpa、70Mpa、80Mpa、100Mpa、15


拨打电话
Call
在线咨询
Service


产品特点:TQ-P1压力传感器采用特种不锈钢制造,耐酸碱腐蚀。

产品用途:TQ-P1压力传感器广泛应用于化工、冶金等行业测控领域。

量程:2Mpa3Mpa5Mpa10Mpa20Mpa30Mpa50Mpa60Mpa70Mpa80Mpa100Mpa150Mpa200Mpa300Mpa

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

2-300Mpa

2

综合精度

0.1;0.2;0.3

3

灵敏度

1.0-2.0mV/V

4

零点输出

±1%F.S

5

桥路阻抗

350Ω或1kΩ

6

绝缘阻抗

5000MΩ

7

工作温度范围

-20~65

8

激励电压

10VDC

9

安全过载

120F.S

10

材质

不锈钢

 11





接线方式

 红……Exc+(输入正)

黑……Exc-(输入负)

绿……Sig+(输出正)

白……Sig-(输出负)

12



放大器接线方式

电   源 :

公共端:蓝

输   出:白

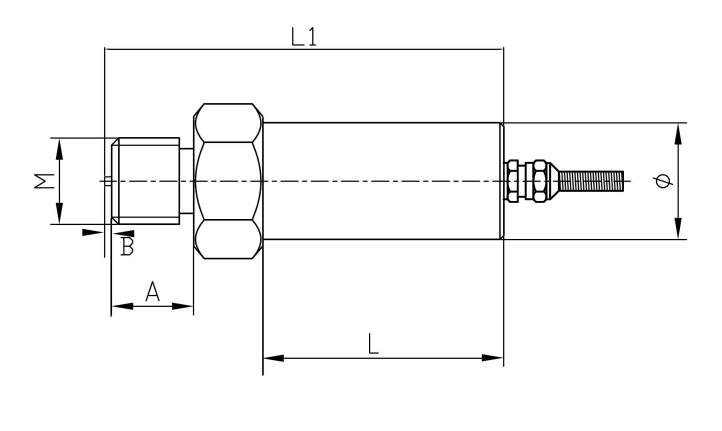

量程(Mpa)

M

A

B

L1

L

Φ

5-80

M20×1.5

18

2

90

59

27

100-150

M20×1.5

/

2

95

65

27

200-300

M27×2

/

2

115

85

30
