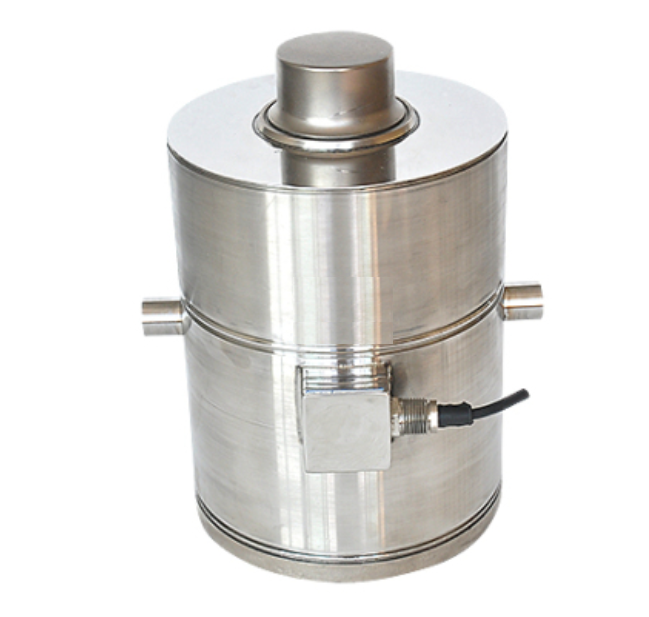

TQ-H5柱式称重传感器

编号:10282
查看:
发布:2020-07-30

TQ-H5柱式称重传感器为全密封结构,采用氩弧焊接,防水、防尘能力达到IP68等级要求。承载方式为上球头压式,动态反应快,防过载能力强,安装容易,使用方便。 TQ-H5柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。


拨打电话
Call
在线咨询
Service



产品特点:TQ-H5柱式称重传感器为全密封结构,采用氩弧焊接,防水、防尘能力达到IP68等级要求。承载方式为上球头压式,动态反应快,防过载能力强,安装容易,使用方便。

产品用途:TQ-H5柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。

量程:10kN(1t)20kN(2t)30kN(3t)50kN(5t)、100kN(10t)、300kN(30t)、600kN(60t)、1000kN(100t)、2000kN(200t)、3000kN(300t)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

1-300t

2

灵敏度

2.0±0.005mV/V

3

非线性(含滞后)

±0.03%F.S

4

重复性

±0.02%F.S

5

蠕变/30min

±0.03%F.S

6

零点输出

±1%F.S

7

零点温度系数

±0.03%F.S/10

8

输出温度系数

±0.03%F.S/10

9

输入阻抗

385±1

10

输出阻抗

350±5Ω

11

绝缘阻抗

≥5000MΩ

12

补偿温度范围

-10~50℃

13

适用温度范围

-20~60℃

14

安全过载

120%F.S

15

材质

合金钢

16

激励电压

10V(DC)

17

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)




型号

量程(kN)

量程(t)

A

B

C

E

SR

M

TQ-H5

10-100

1-10

89

157

140

44

120

M6

200-600

20-60

145

280

230

90

250

M10

1000

100

204

350

300

96

350

M20

2000-3000

200-300

242

360

310

116

600

M24

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
