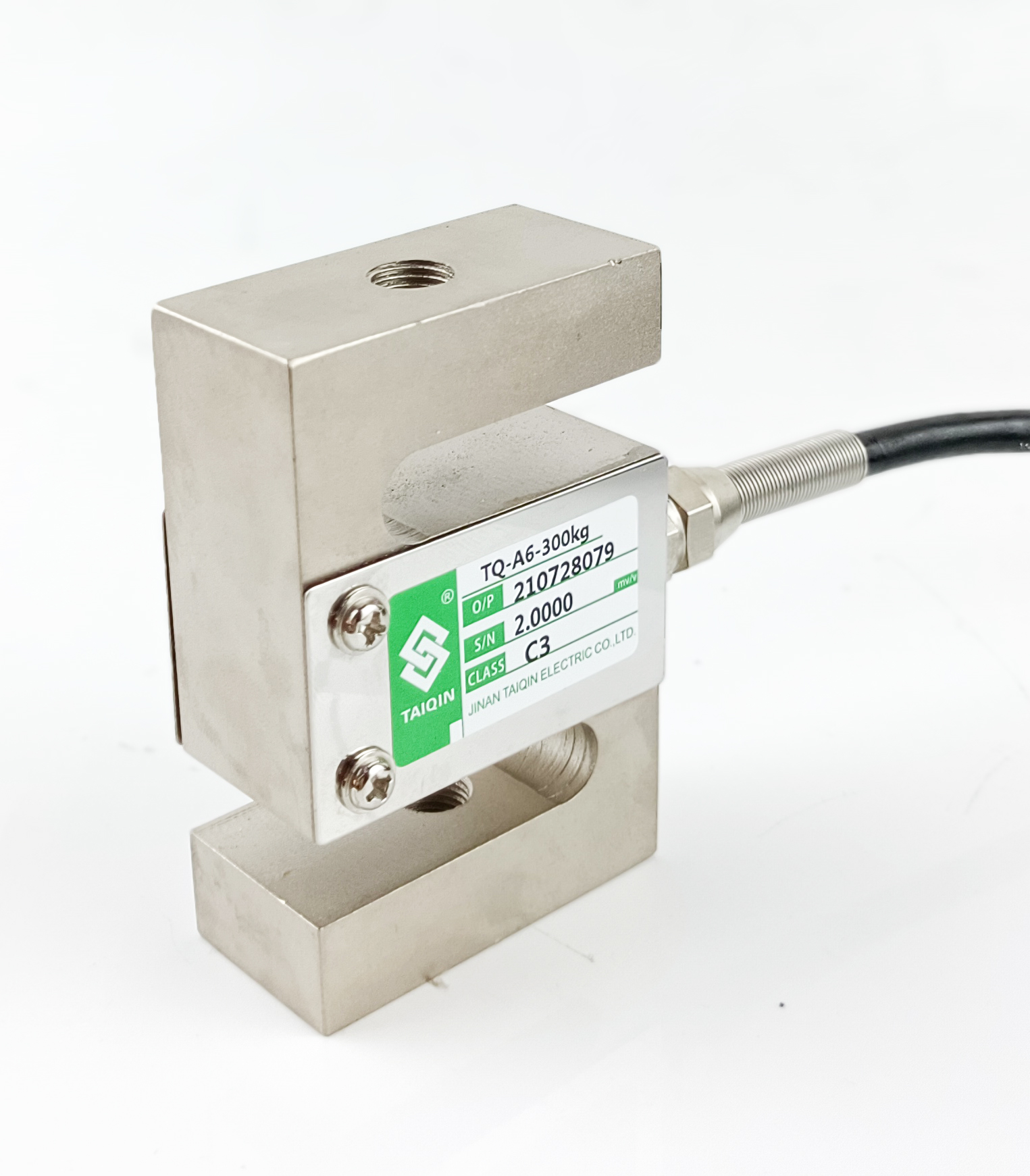

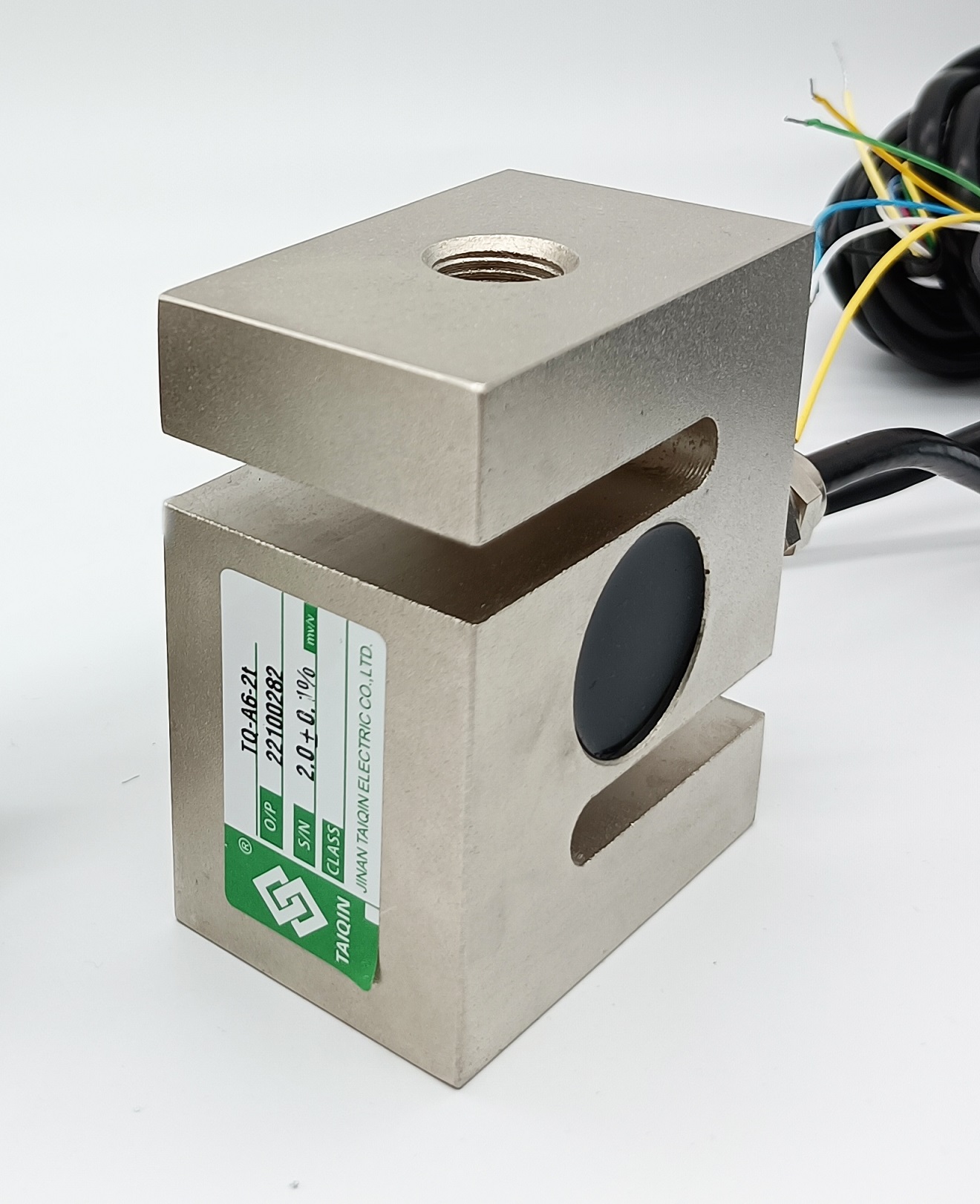

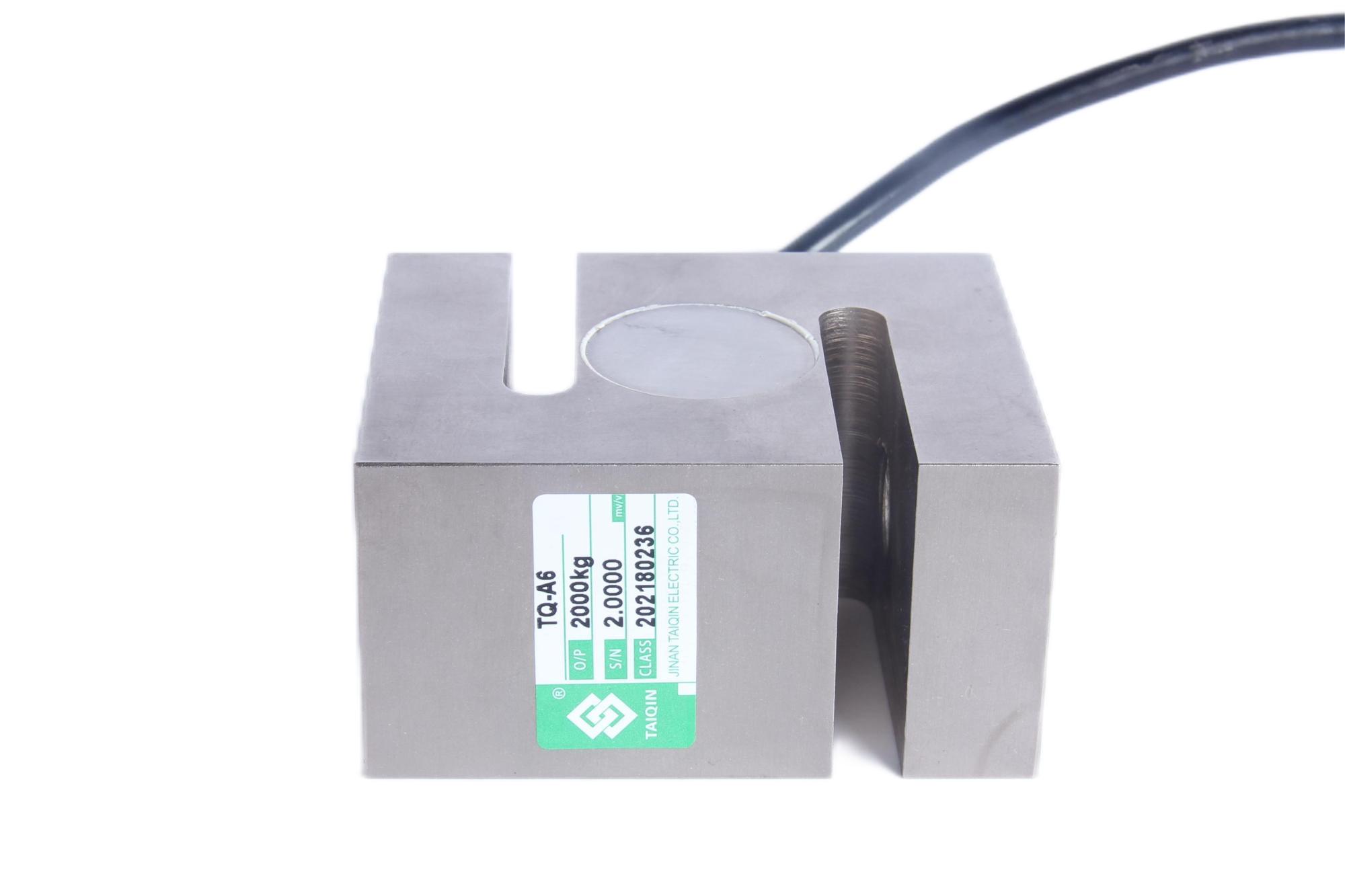

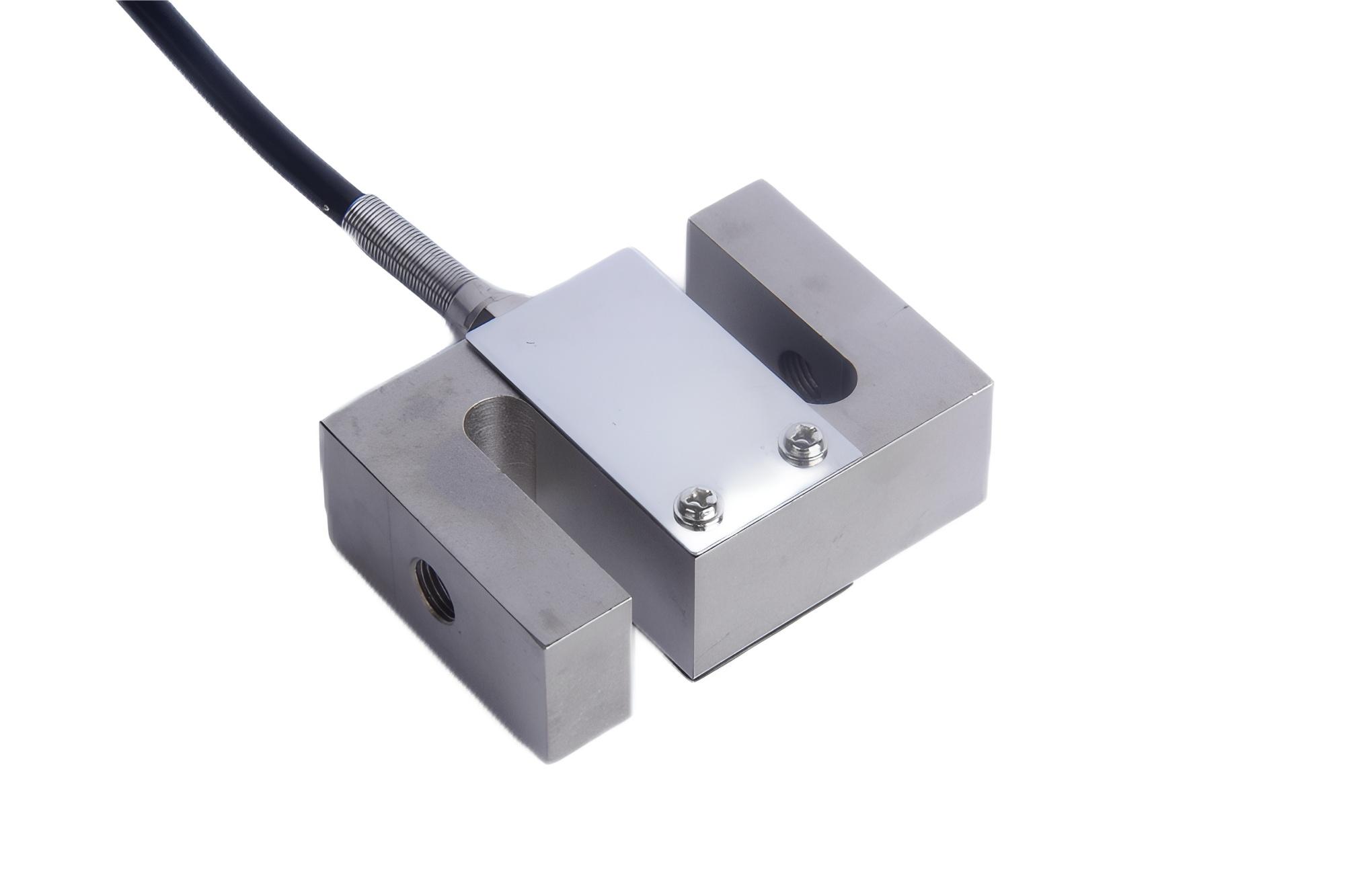

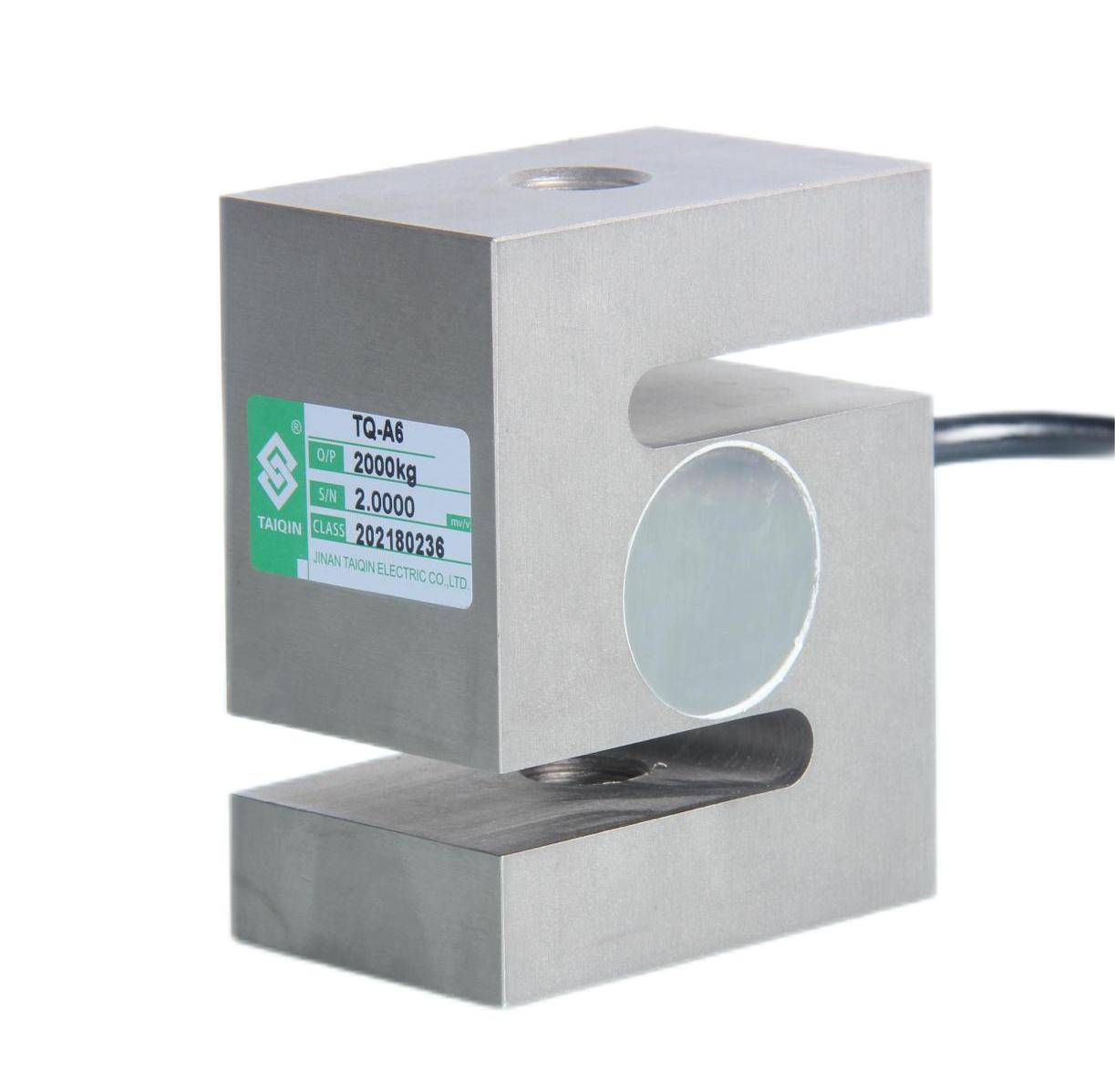

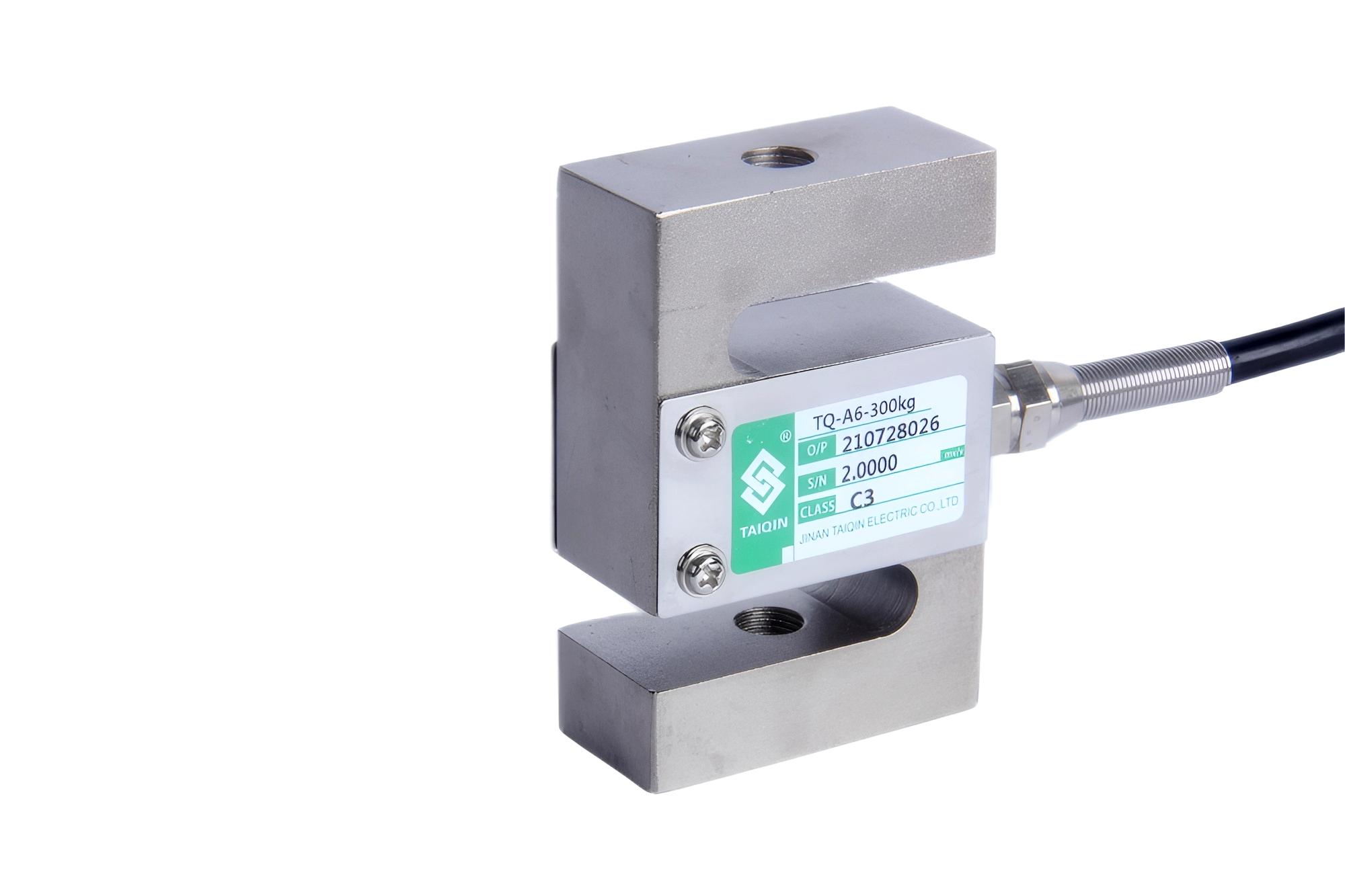

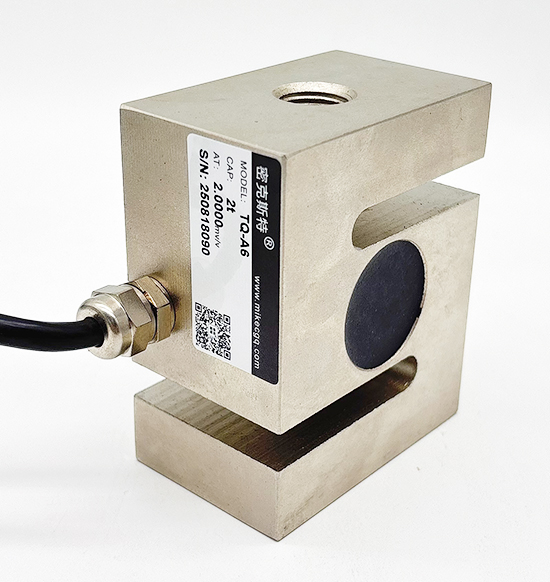

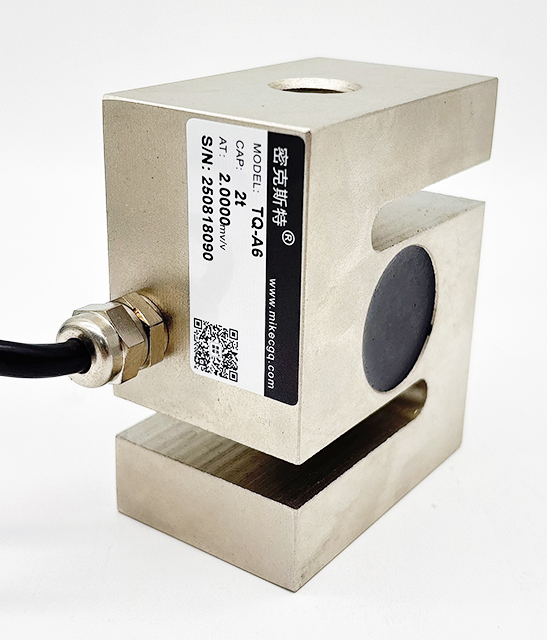

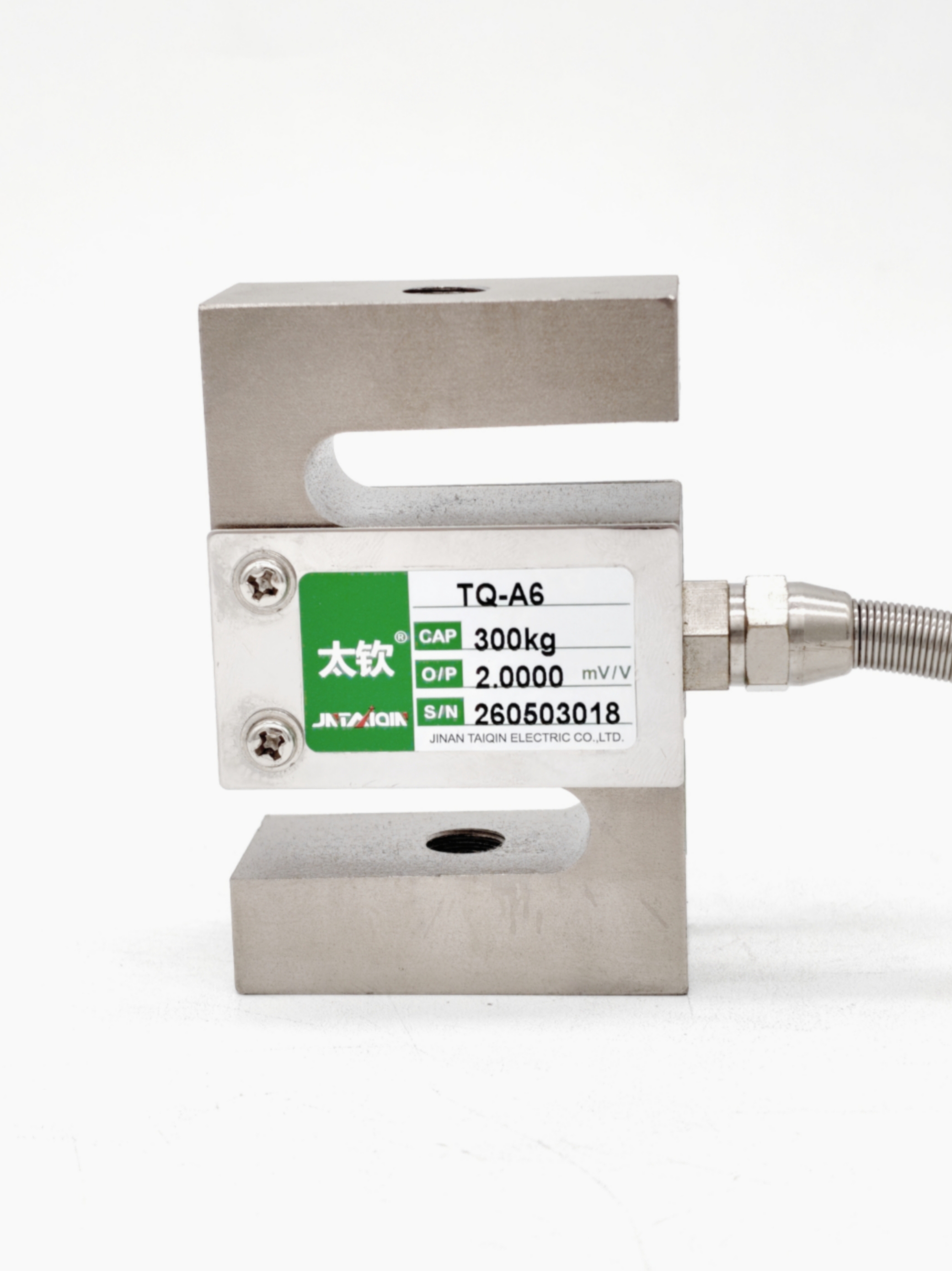

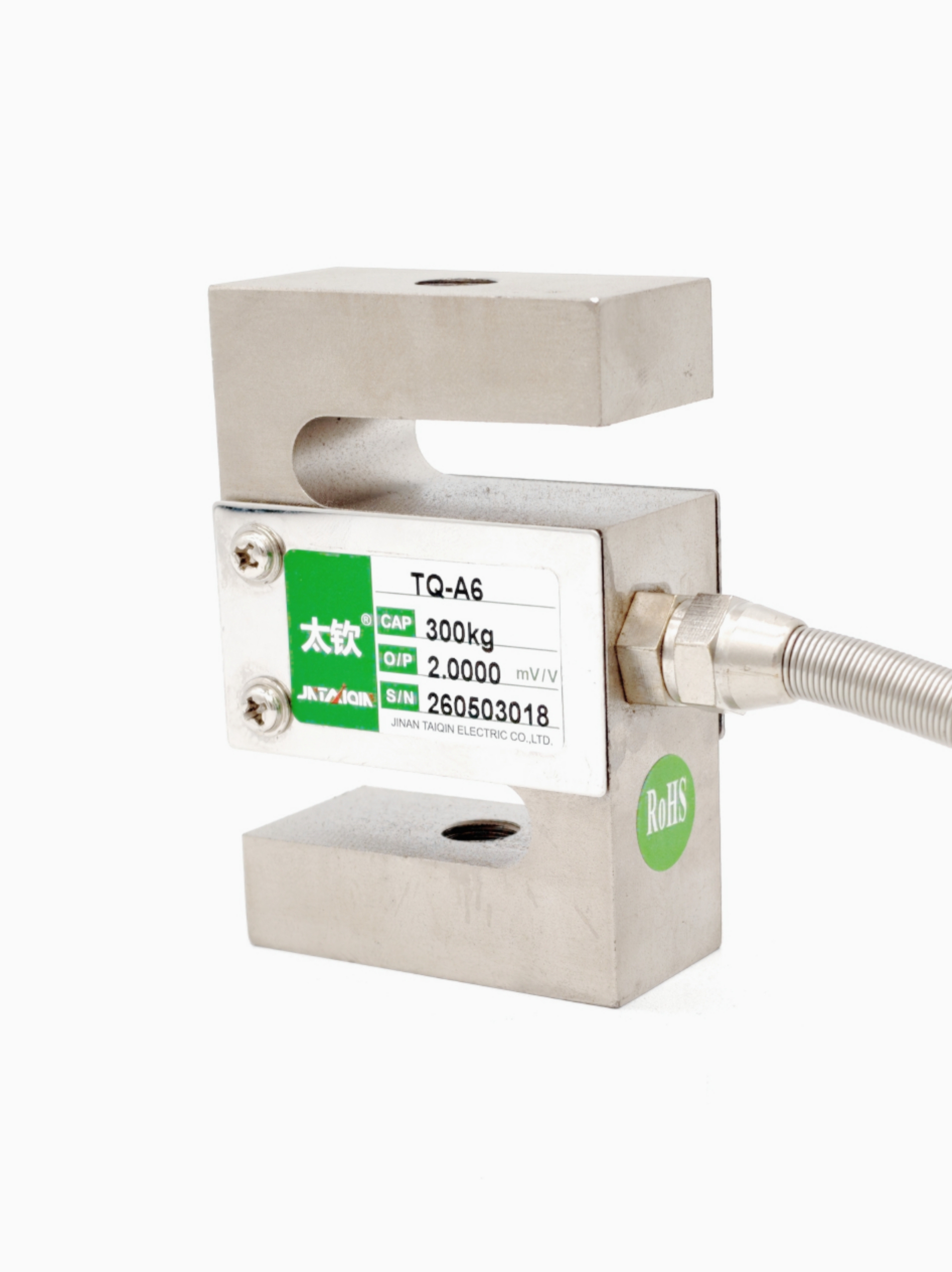

TQ-A6方S型拉压传感器

编号:10120
查看:
发布:2018-08-30

TQ-A6方S型拉压传感器结构紧凑,综合精度高,长期稳定性好,优质合金钢,表面镀镍处理。 TQ-A6方S型拉压传感器适用于吊钩秤、配料称重控制、机械衡的机电改造。


拨打电话
Call
在线咨询
Service


产品特点:TQ-A6方S型拉压传感器结构紧凑,综合精度高,长期稳定性好,优质合金钢,表面镀镍处理。
产品用途:TQ-A6方S型拉压传感器适用于吊钩秤、配料称重控制、机械衡的机电改造。
量程:500N(50kg)、1 kN(100kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)
技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

50-5000kg

2

综合精度

0.02%F.S

3

灵敏度

2.0mV/V±0.2%

4

输入阻抗

385±15Ω

5

输出阻抗

350±3Ω

6

绝缘阻抗

≥5000MΩ

7

补偿温度范围

-10~40℃

8

安全过载

150%F.S

9

材质

合金钢

10

激励电压

10V(DC)

11

密封等级

IP66;IP67

12

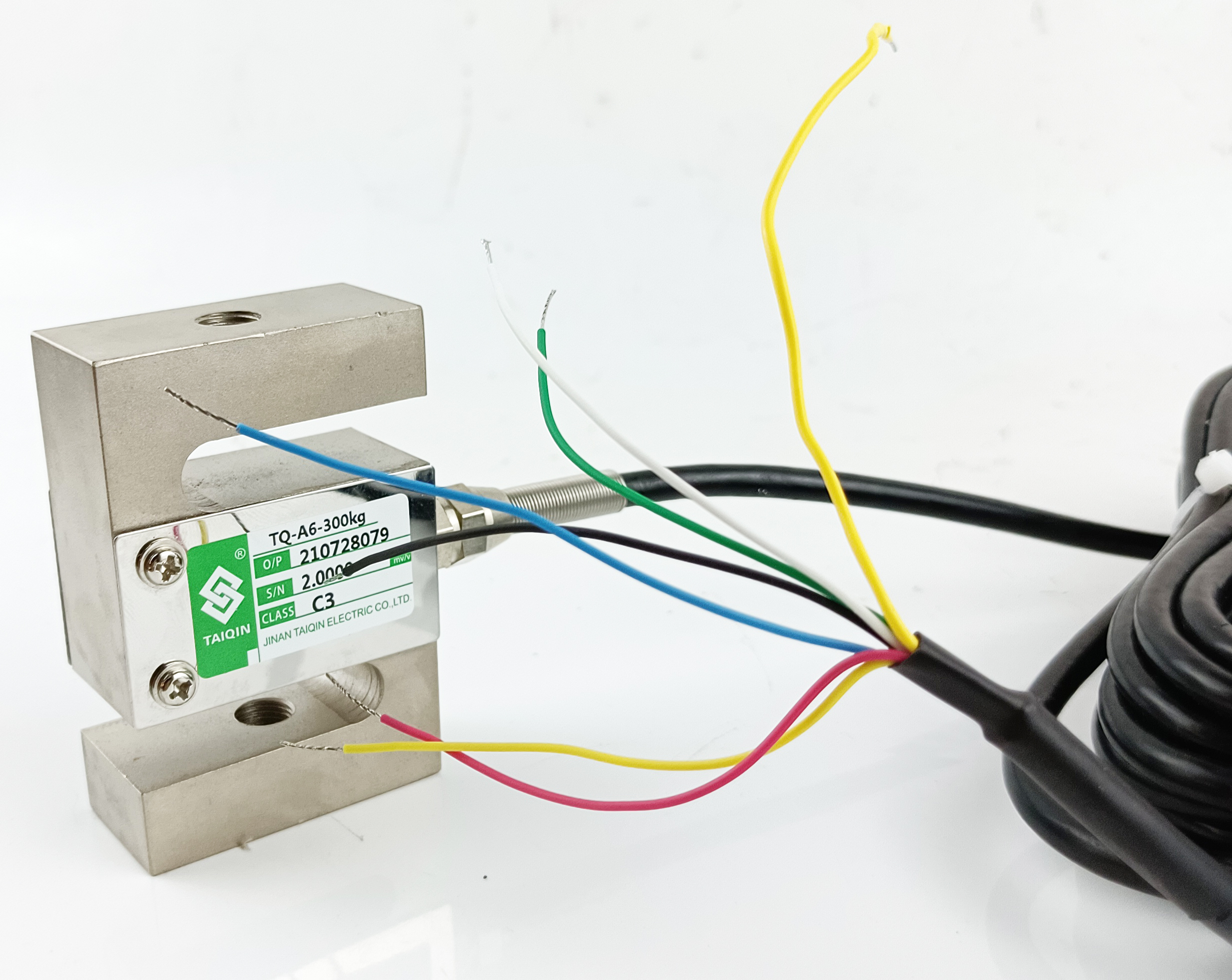

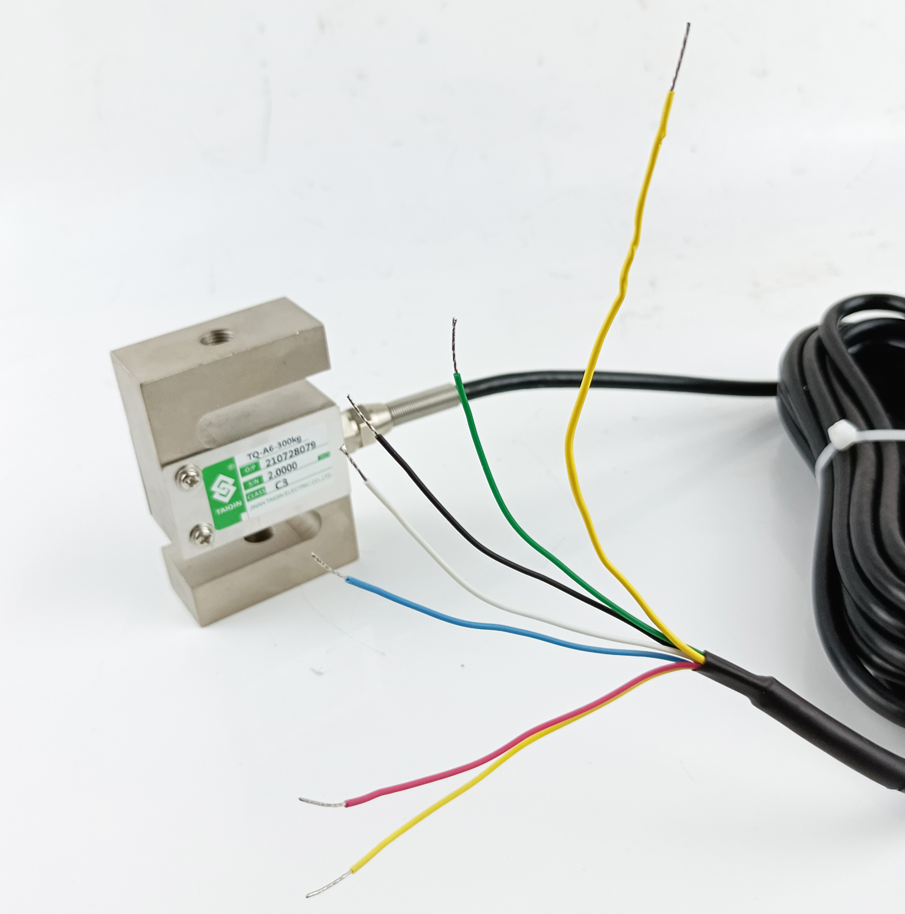

接线方式

红……E+(输入正)
黑……E-(输入负)
绿……S+(输出正)
白……S-(输出负)


量程(kN)

A(mm)

M(mm)

0.5-2

18.5

M10×1

3

24.4

M10×1

5

24.4

M12×1

10

36

M12×1

量程(kN)

L(mm)

H(mm)

W(mm)

T(mm)

20

70

86

45

M16×1.5

30

80

100

50

M18×1.5

50

92

130

58

M20×2
