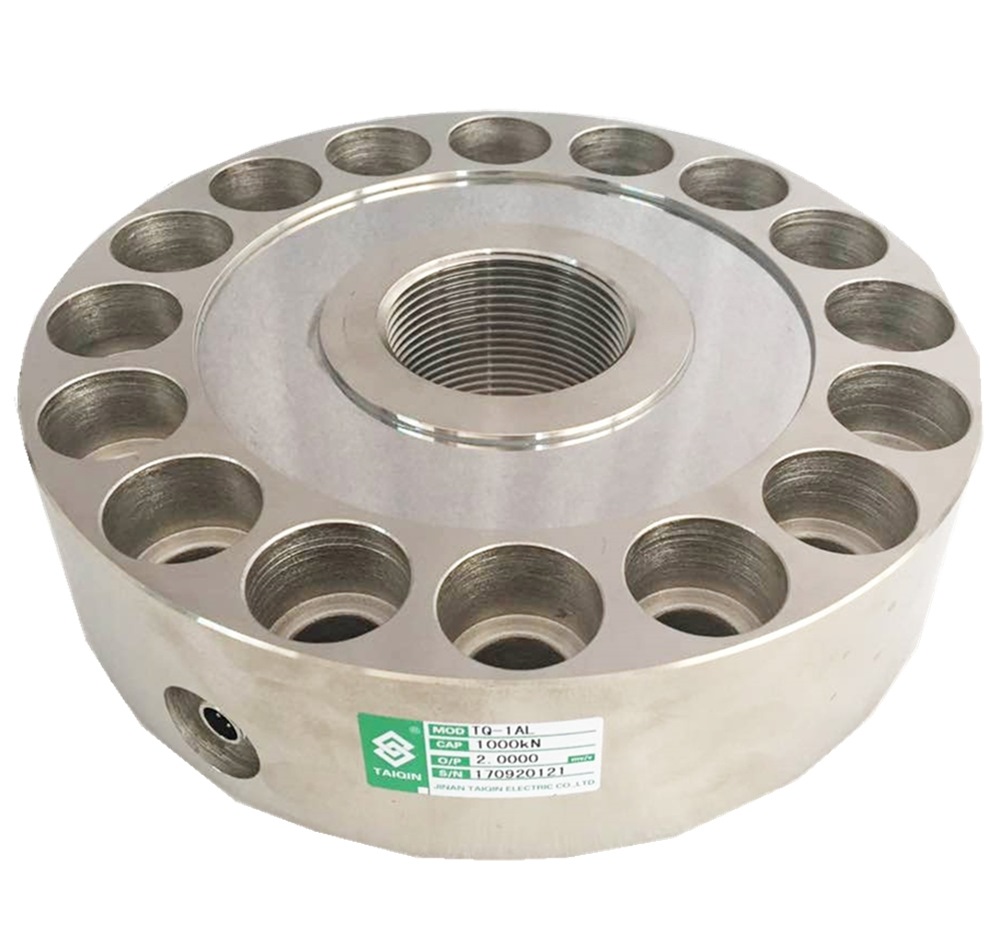

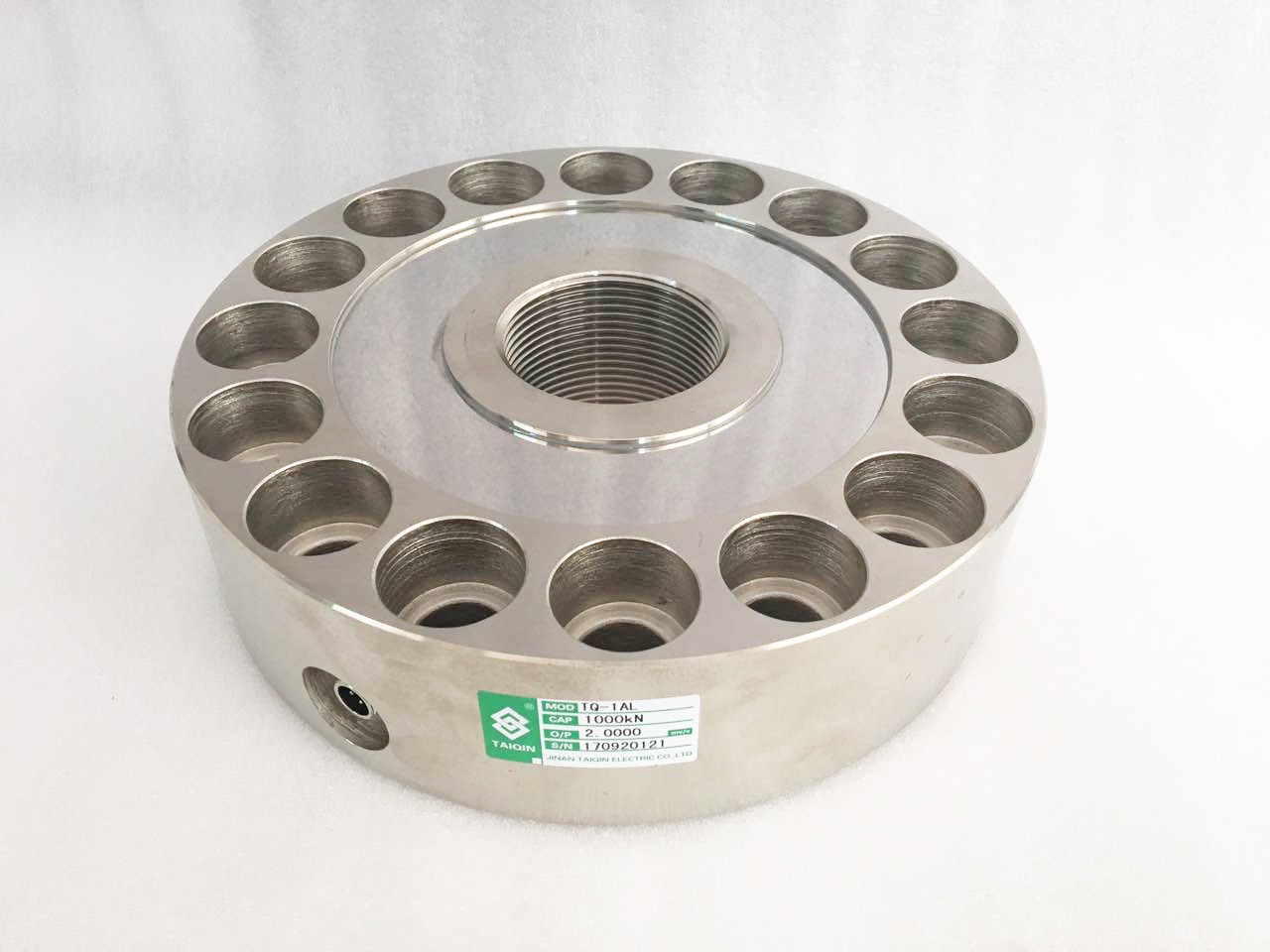

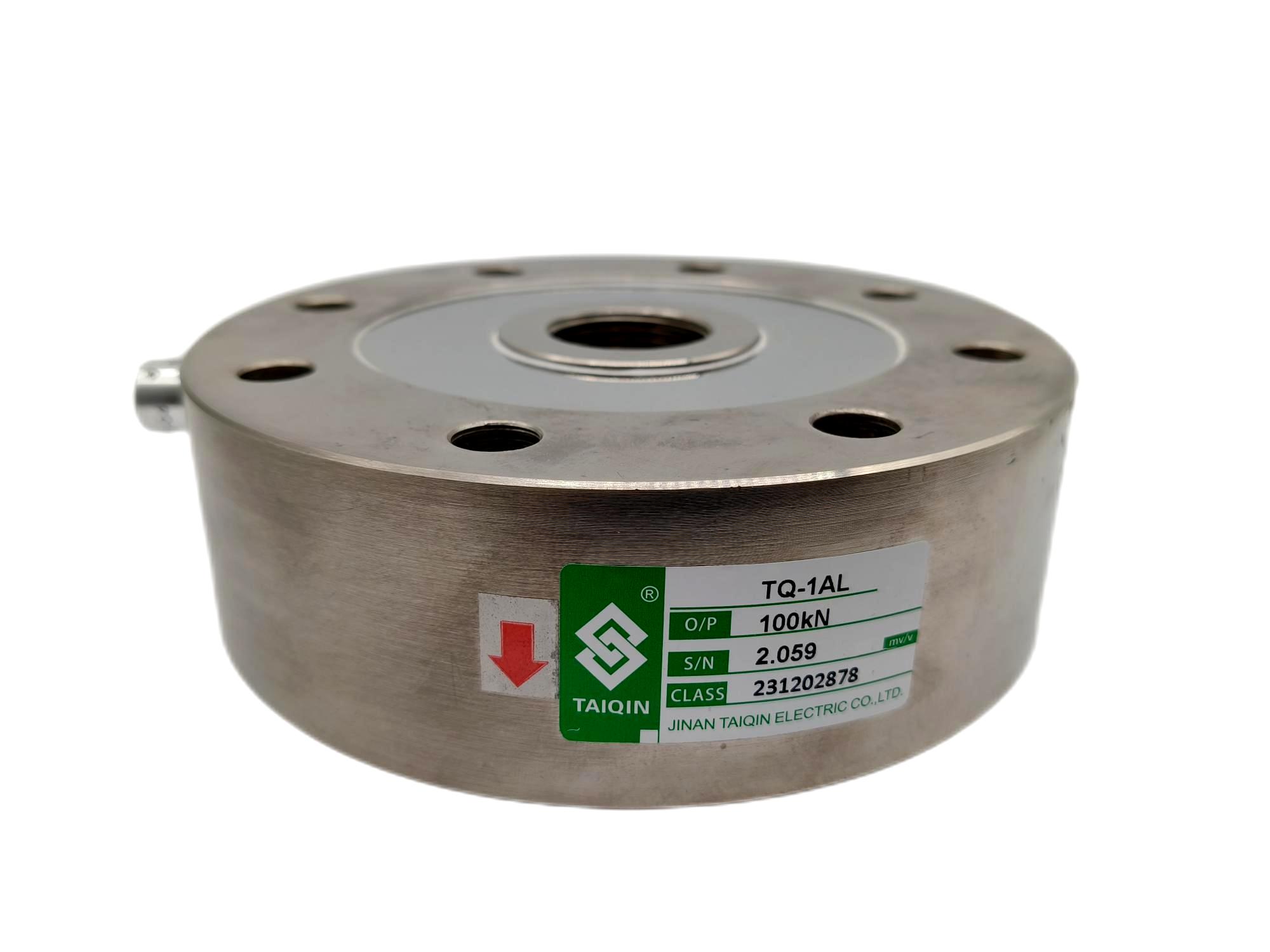

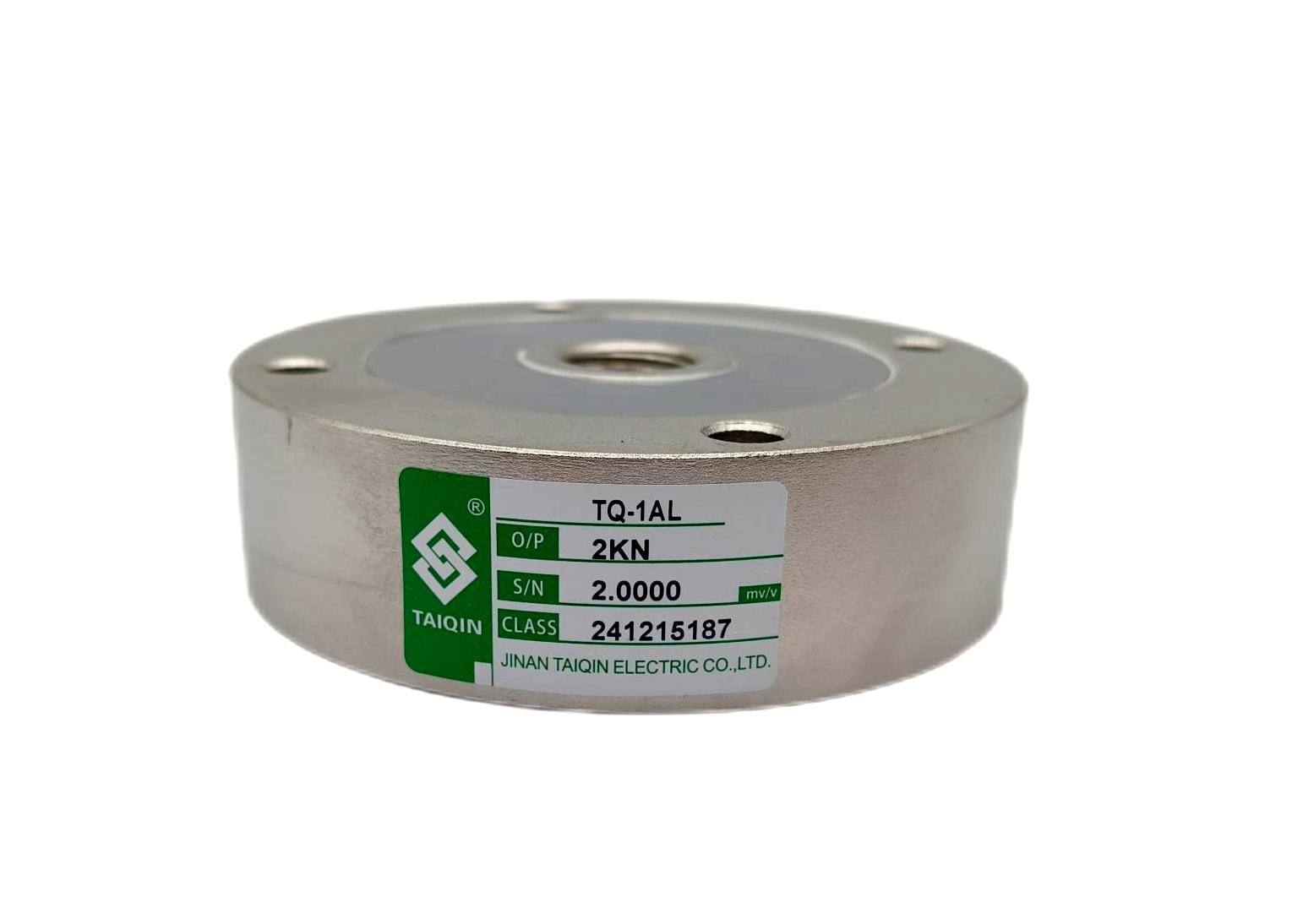

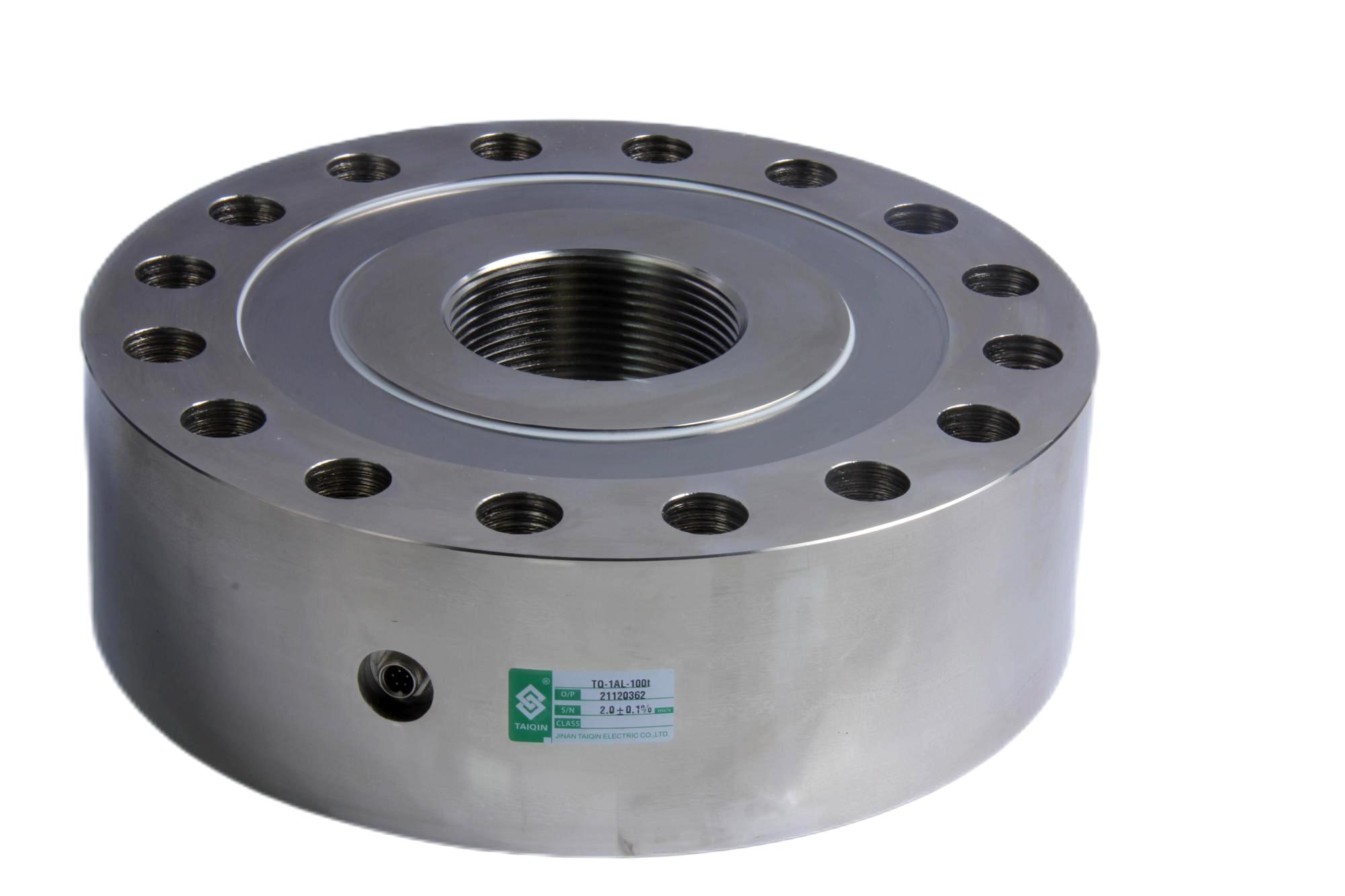

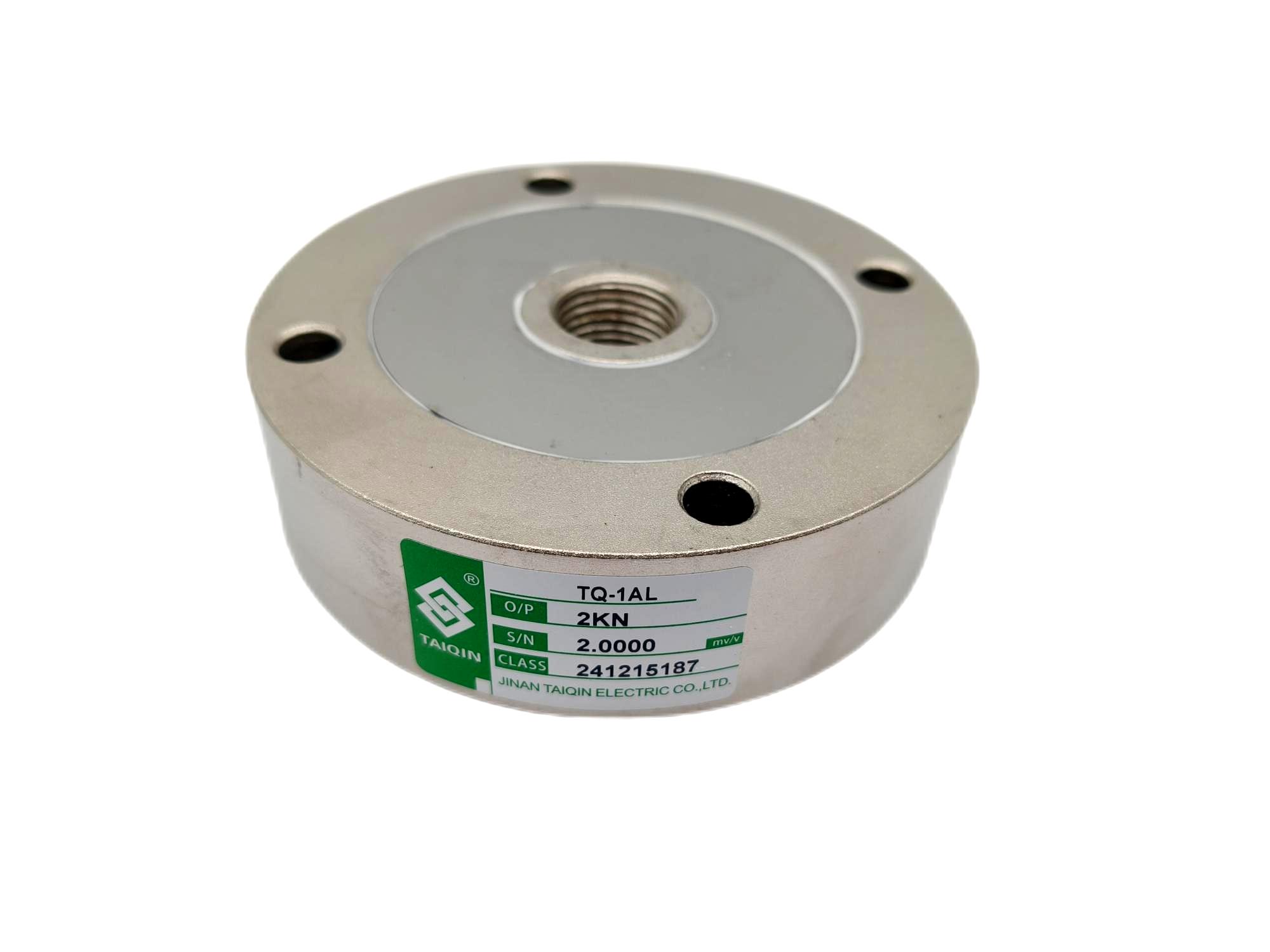

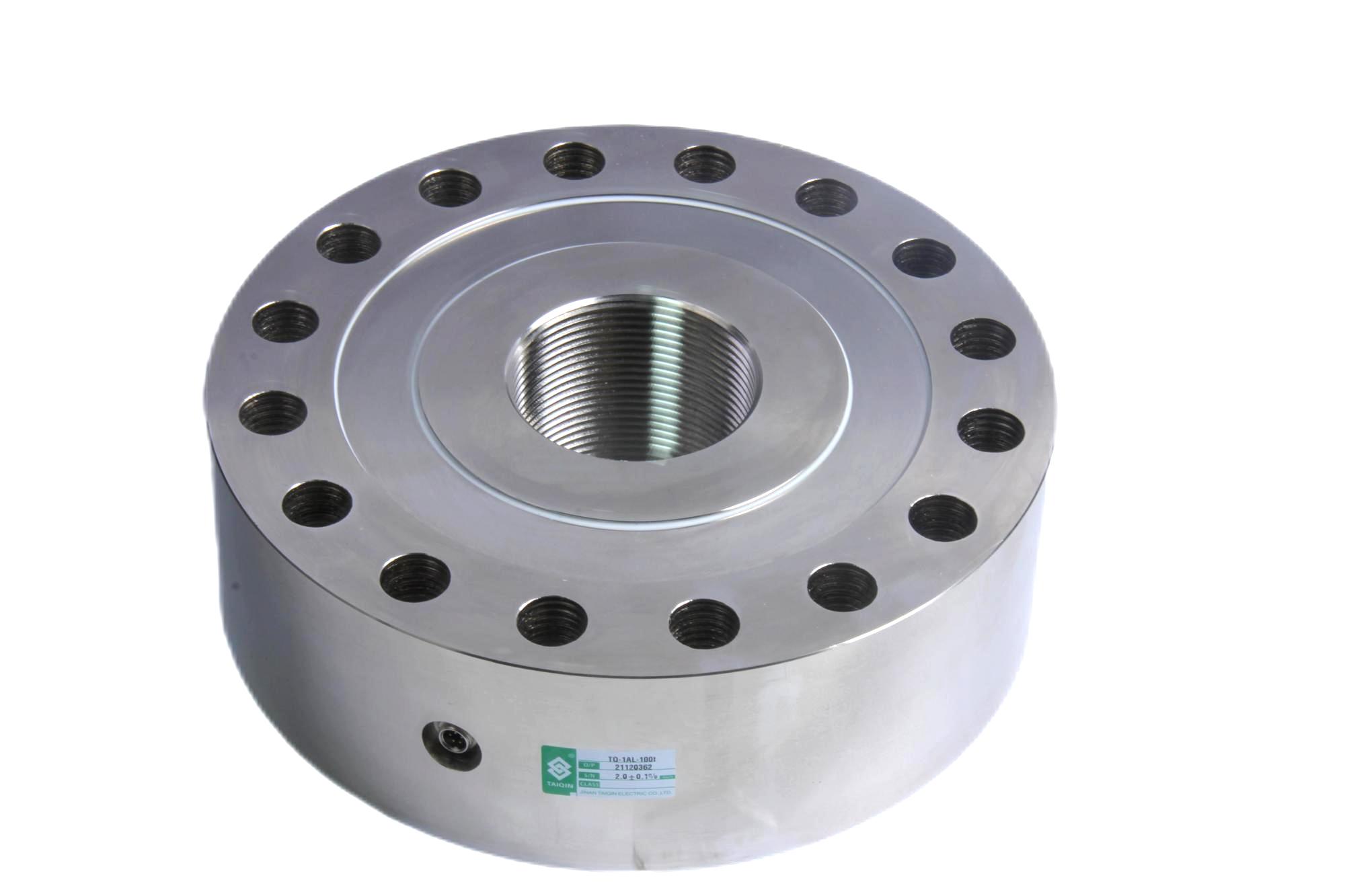

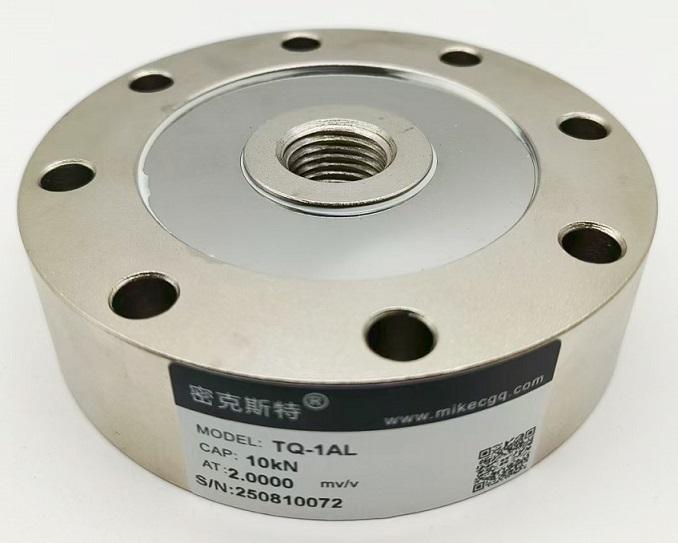

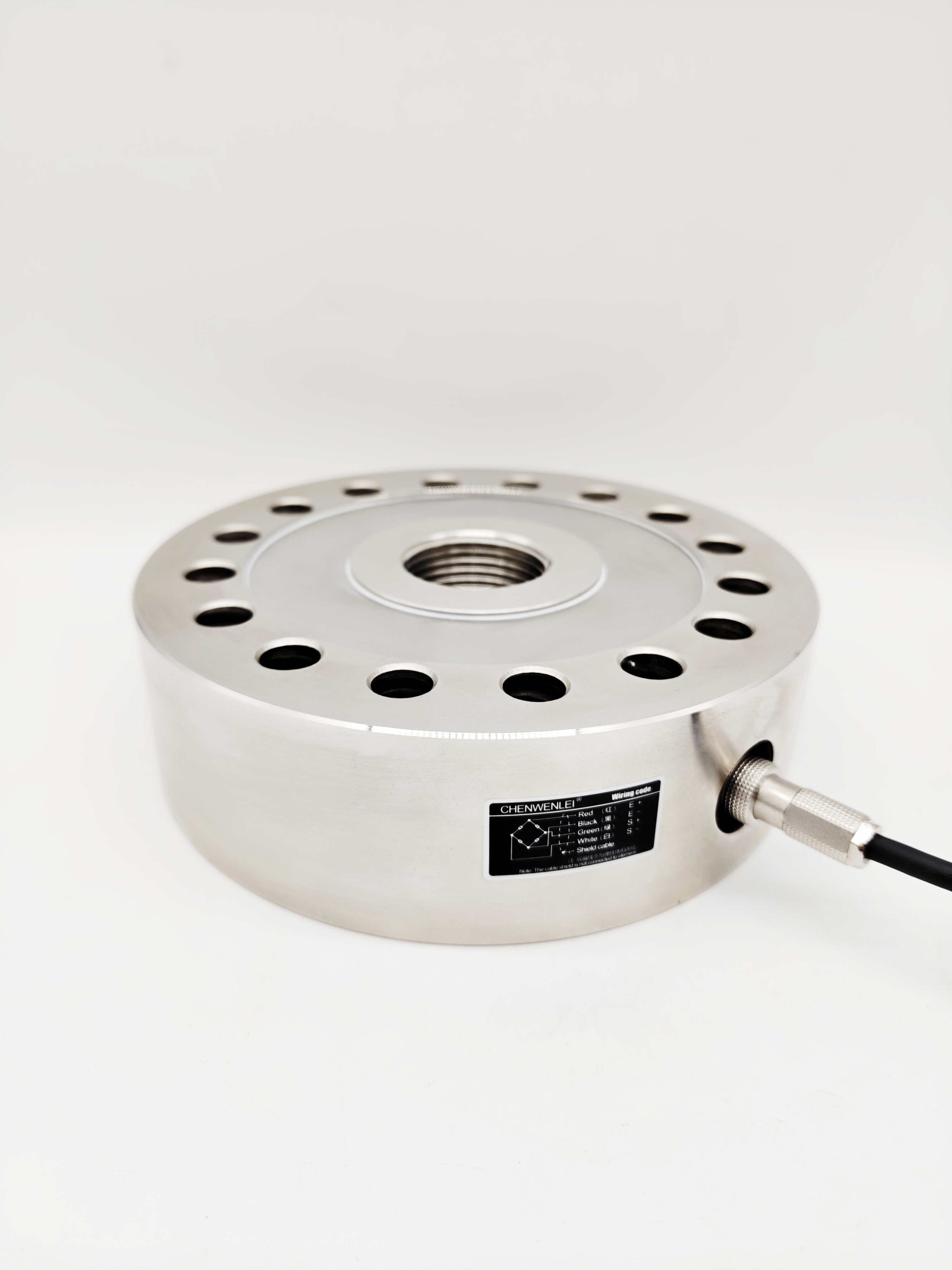

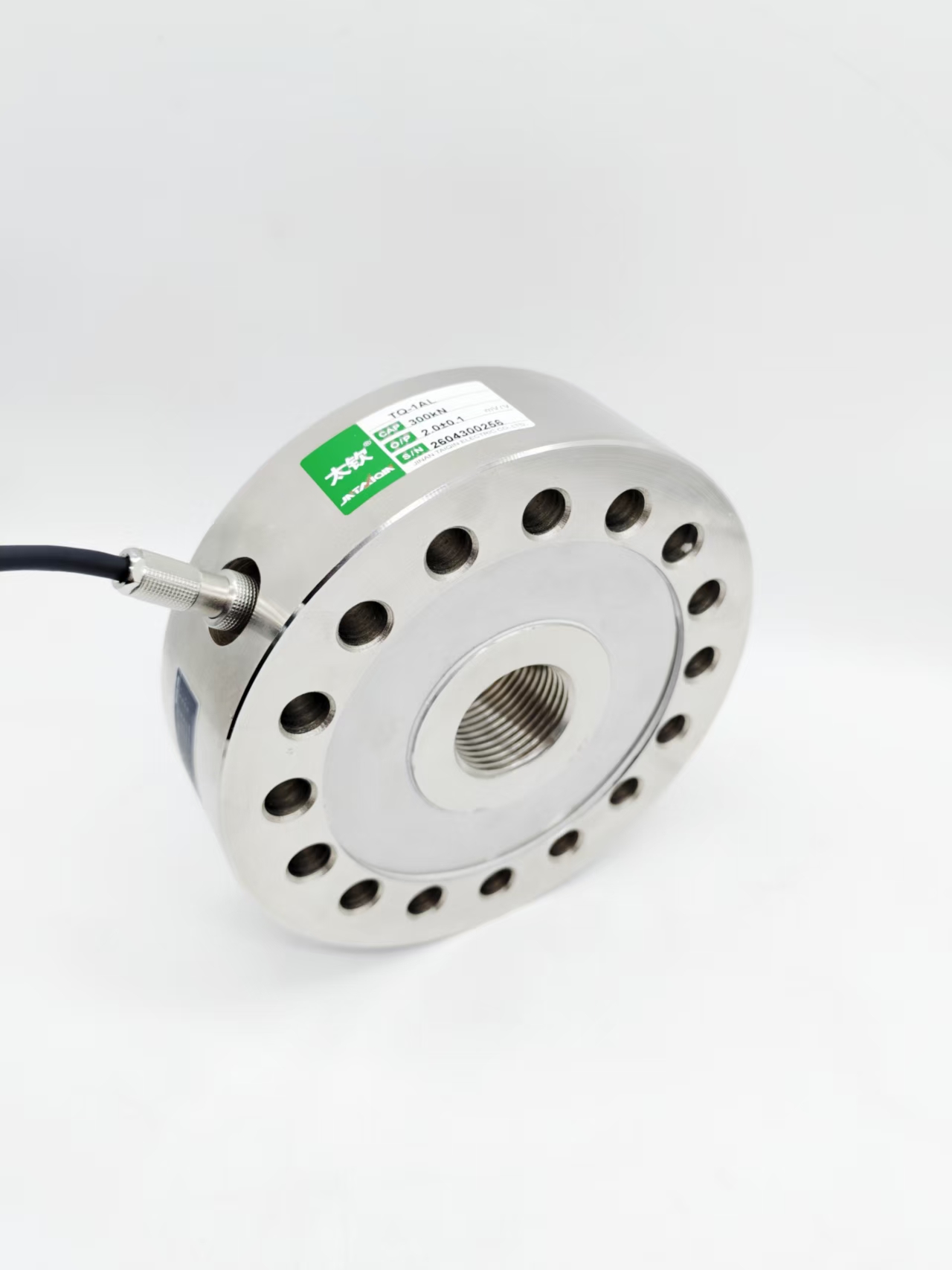

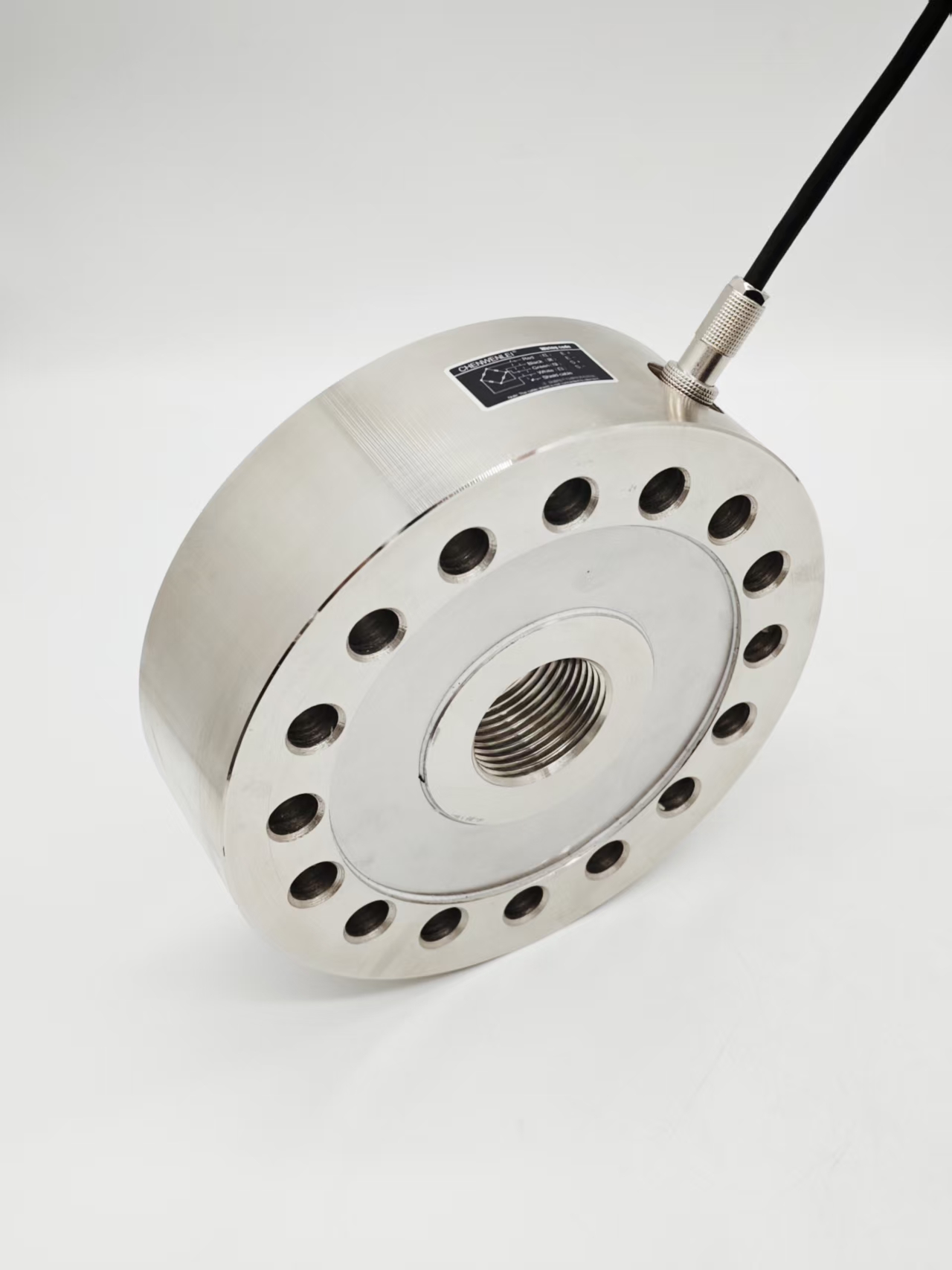

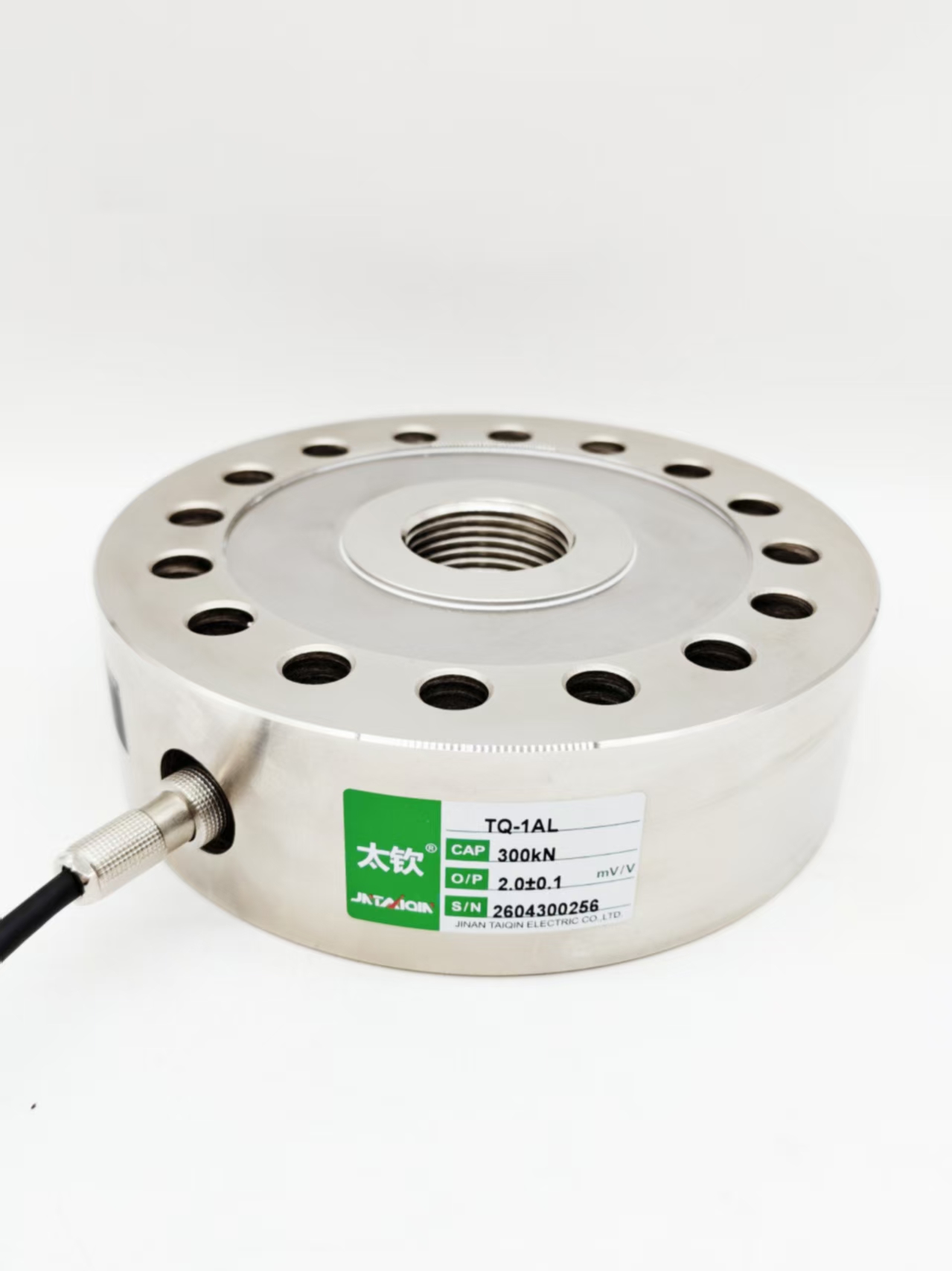

TQ-1AL内螺纹轮辐式测力传感器

编号:10105
查看:
发布:2021-04-02

(1000kN-10000kN;100t-1000t)


拨打电话
Call
在线咨询
Service


产品特点:TQ-1AL内螺纹轮辐式测力传感器可满足不同精度要求,同时也可用作各种力量测量。

产品用途:TQ-1AL内螺纹轮辐式测力传感器适用于各种料仓,自动化称重和试验机等力量测量。

量程:0.5kN(50kg)、1kN(100kg)、2kN(200kg)、5kN(500kg)、10kN(1t)、20 kN(2t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、300 kN(30t)、500 kN(50t)、600kN(60t)、1000 kN(100t)、2000 kN(200t)、3000 kN(300t)、5000kN(500t)、10000kN(1000t)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

0.5kN-10000kN

2

综合精度

0.05%(600-5000kN:0.1%F.S

3

灵敏度

2.0±0.01mV/V

4

蠕变

±0.05%F.S/20min

5

零点输出

±1%F.S

6

输入阻抗

387±20Ω

7

输出阻抗

350±5Ω

8

绝缘阻抗

≥5000MΩ

9

推荐激励电压

5-15V(DC)

10

工作温度范围

-20~70℃

11

安全过载

120%F.S

12

材质

优质合金钢

13

电缆

10m;20m

14

接线方式

红……E+(电源正)

黑……E-(电源负)

绿……S+(信号正)

白……S-(信号负)



型号

量程(kN)

量程(t)

M

A

B

C

H

n-фd

TQ-1AL





0.5-5

0.05-0.5

M16×1.5

90

25

75

25

4-ф7

10

1

M20×2

112

35

96

30

8-ф9

20

2

M24×2

125

44

105

42

8-ф11

50-100

5-10

M30×2

150

48

122

45

8-ф11

200-300

20-30

M42×3

180

70

142

53

16-ф13.5

500-600

50-60

M64×3

234

97

194

60

16-ф21.5

1000

100

M96×4

320

162

270

100

16-ф26

2000-3000

200-300

M120×4

360

200

310

126

16-ф32.5

5000

500

M200×4

500

310

420

160

28-ф27

TQ-1ALD

10000

1000

M200×6

608

--

510

161

12-ф58

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
