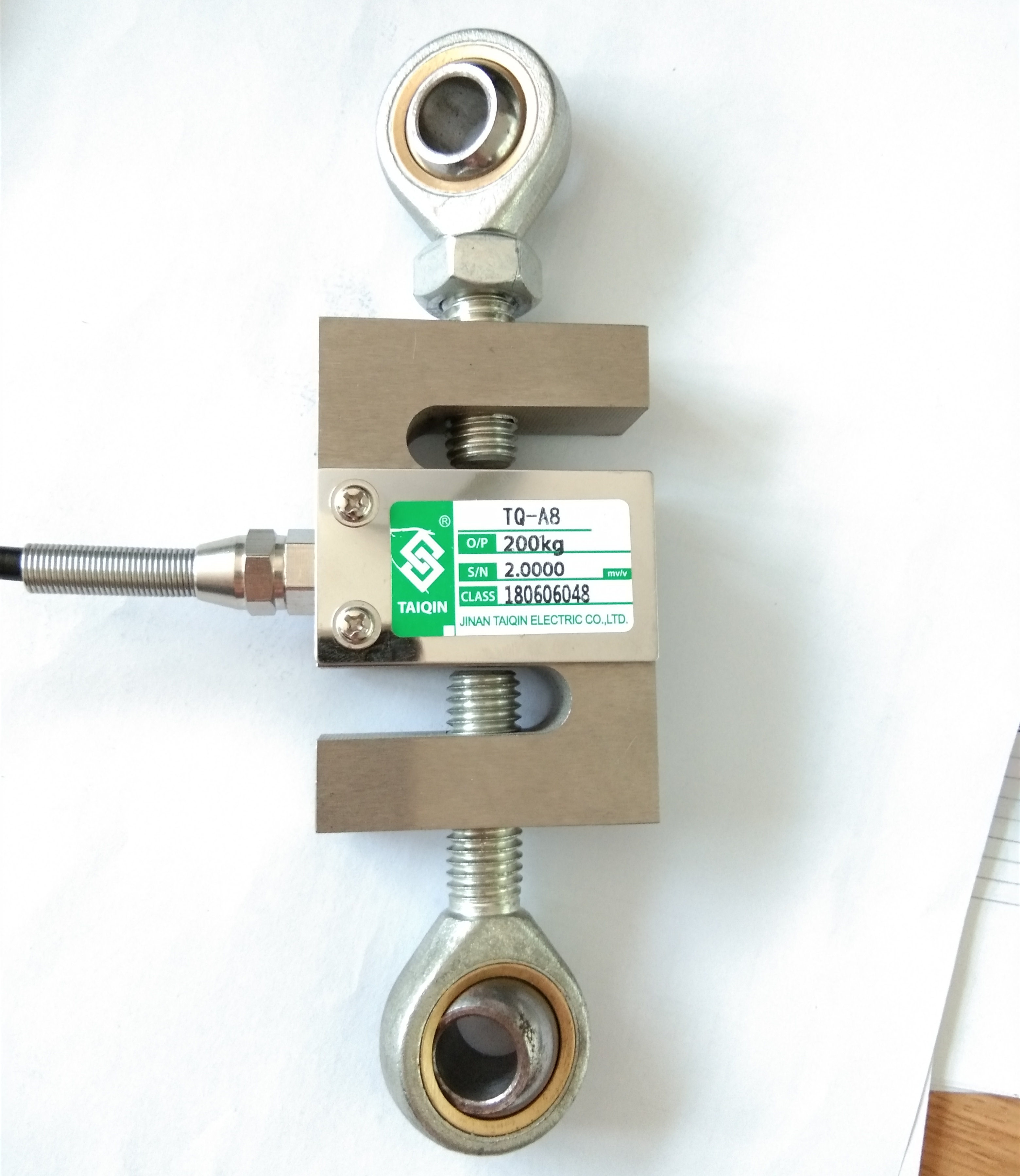

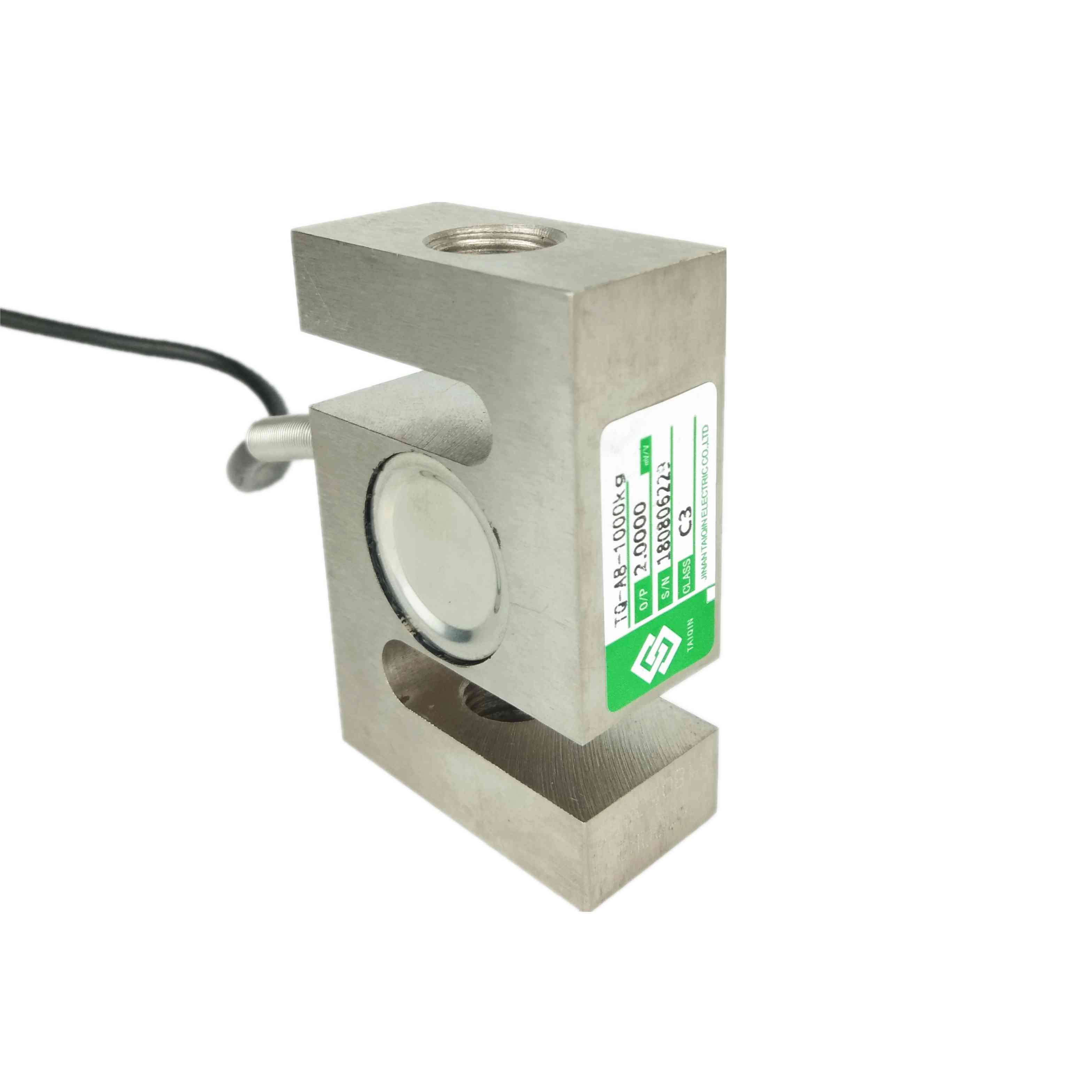

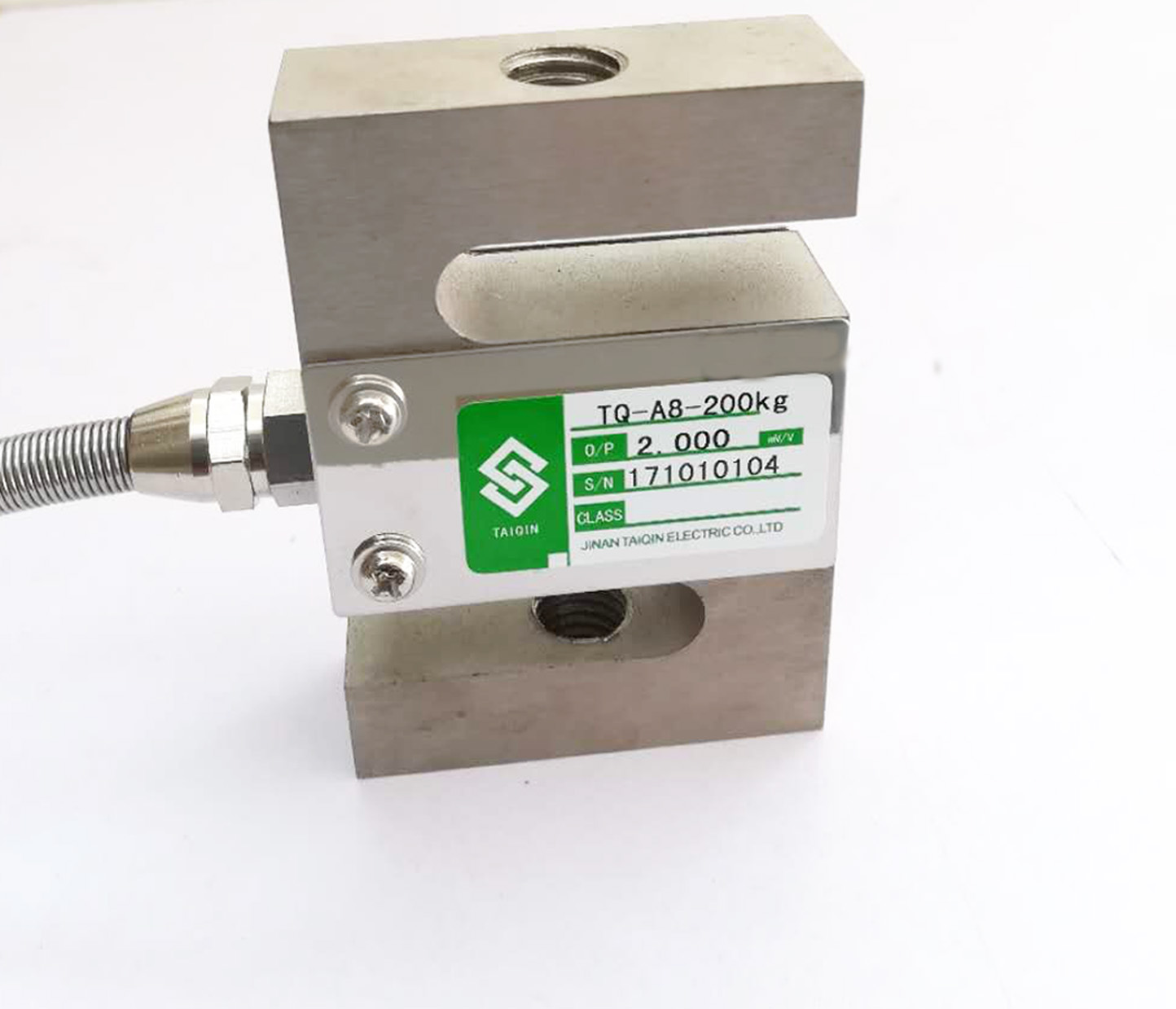

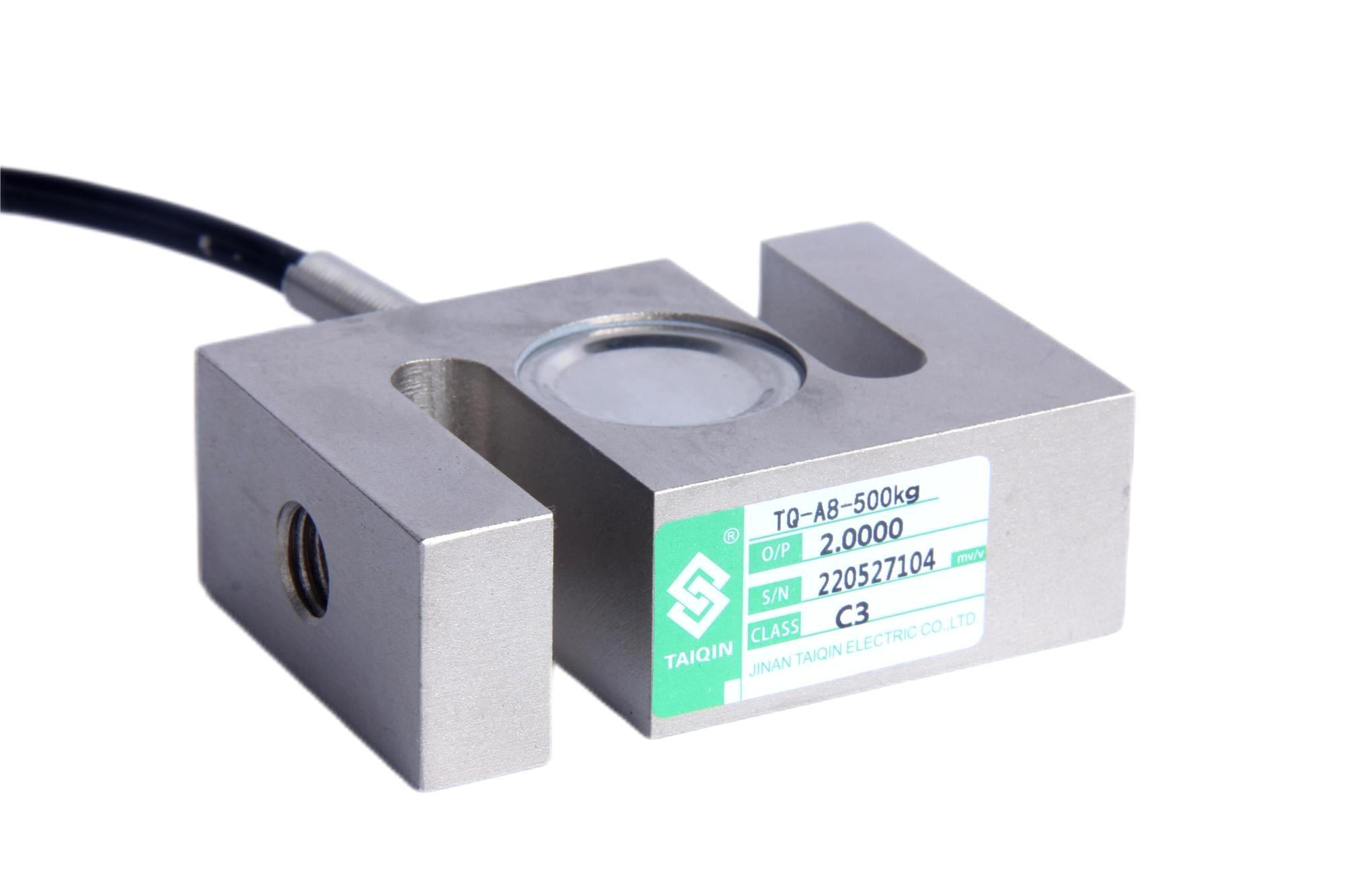

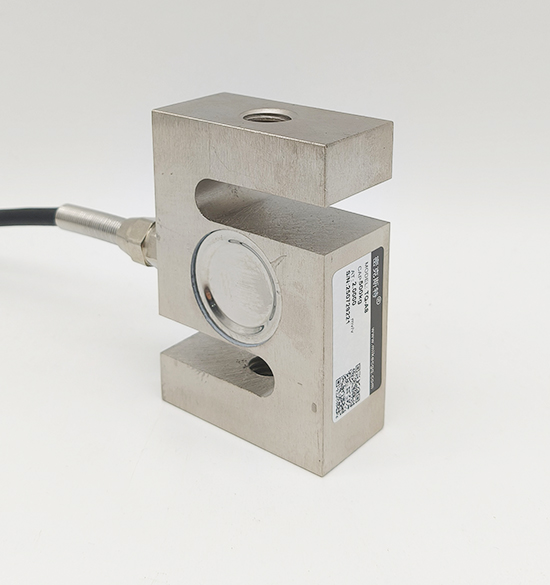

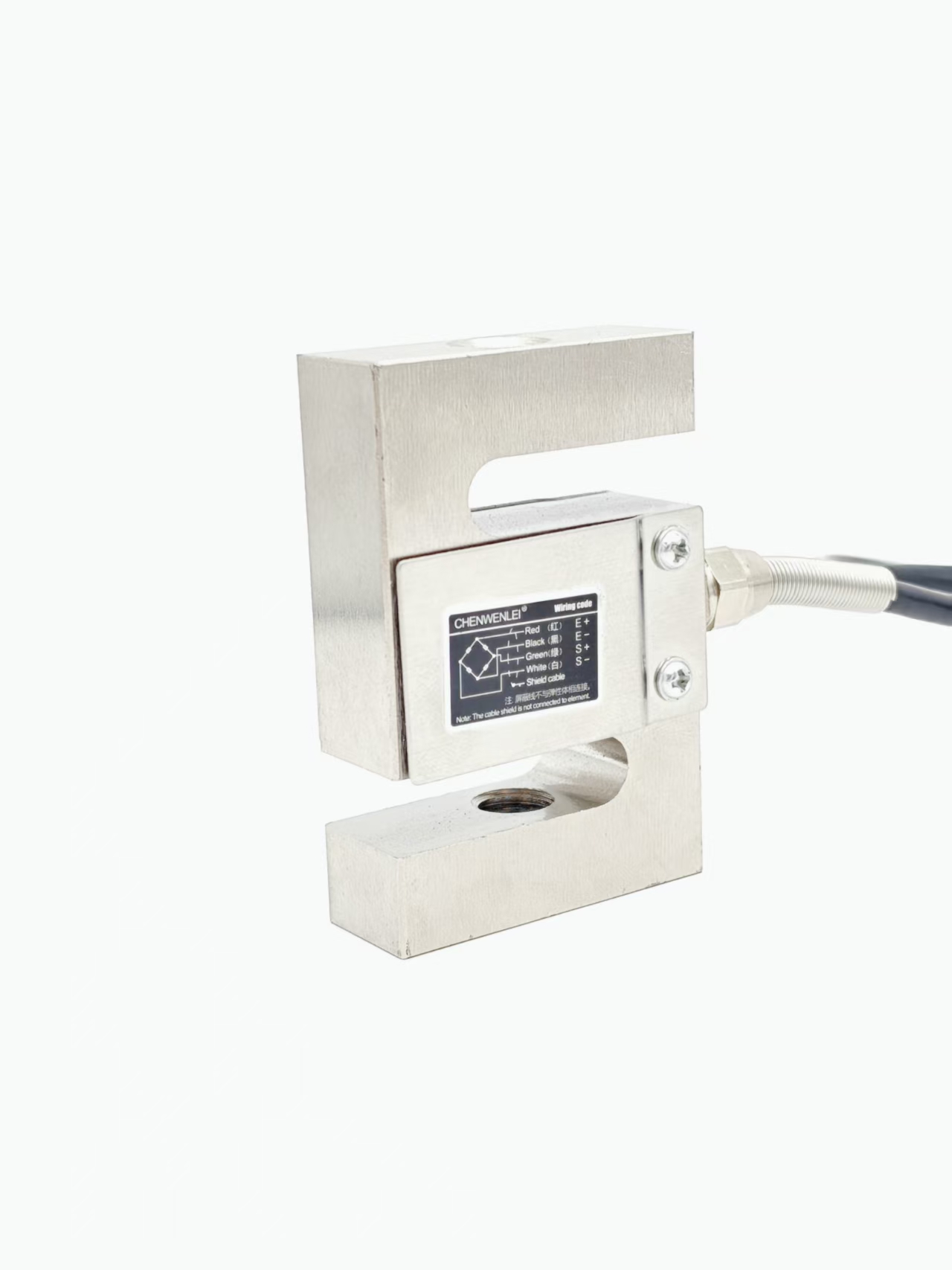

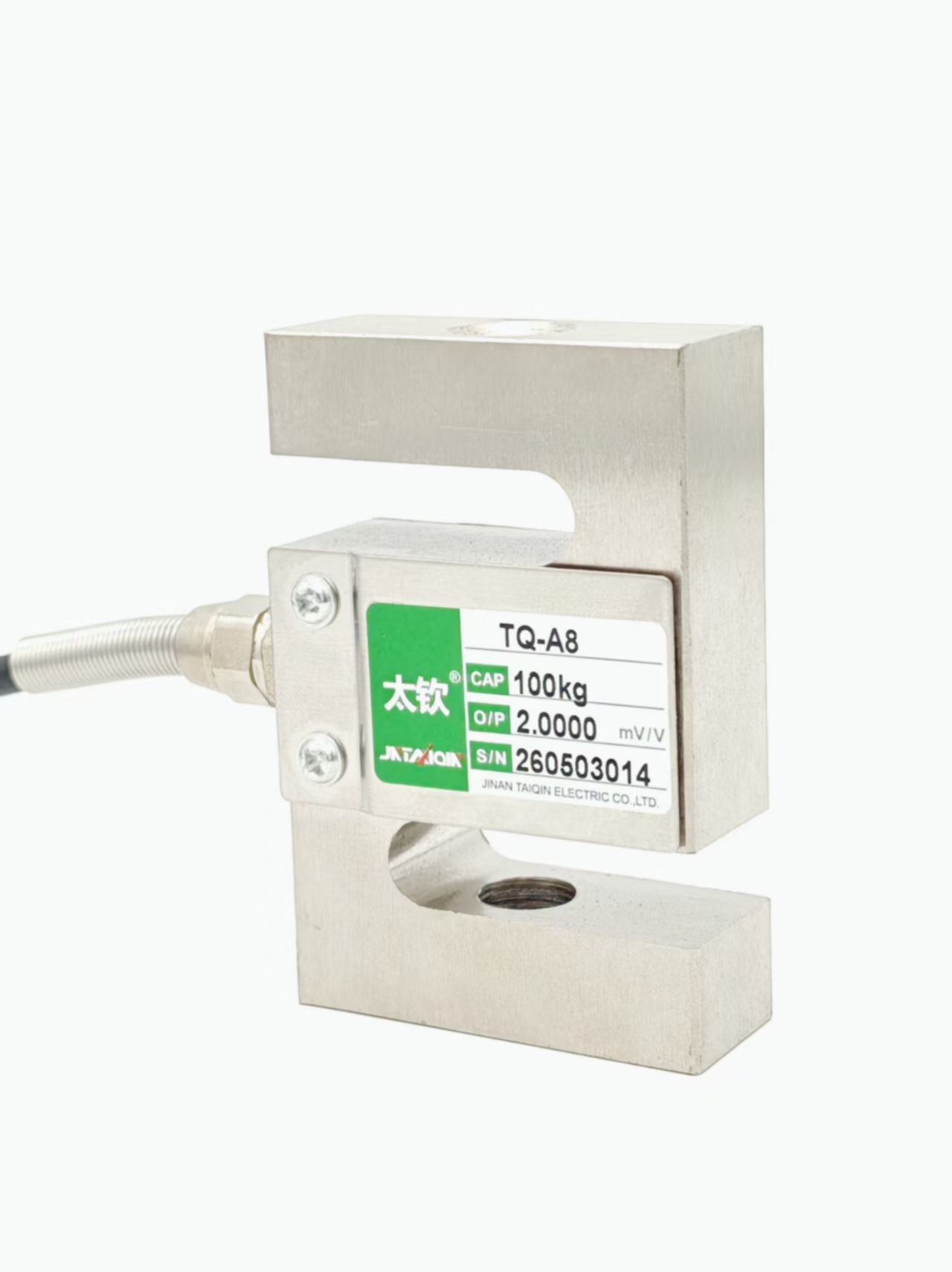

TQ-A8方S型拉压传感器

编号:10240
查看:
发布:2018-12-03

TQ-A8方S型拉压传感器承受拉、压外力均可,输出对称性好,结构紧凑、安装方便、规格齐全。 TQ-A8方S型拉压传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。


拨打电话
Call
在线咨询
Service


产品特点:TQ-A8S拉压传感器承受拉、压外力均可,输出对称性好,结构紧凑、安装方便、规格齐全

产品用途:TQ-A8S型拉压传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。

量程: 1 kN(100kg)2 kN(200kg)3 kN(300kg)5 kN(500kg)10 kN(1t)15 kN(1.5t)20 kN(2t)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

100kg-2t

2

灵敏度

2.0mV/V

3

综合精度

0.05%F.S

4

输入电阻

350Ω±10Ω

5

输出电阻

350Ω±2

6

零点温度系数

±0.03%F.S/10°C

7

绝缘电阻

2000MΩ

8

激励电压

9-15VDC

9

工作温度范围

-10°C~+70°C

10

允许过负荷

150%F.S

11

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)

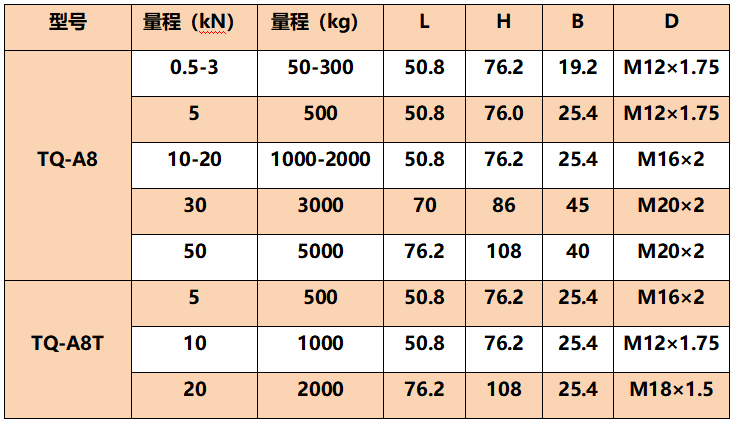

型号

量程(kN

量程(t

L

H

B

D

TQ-A8

0.5-3

0.05

50.8

76.2

19.2

M12×1.75

5

0.5

50.8

76.0

25.5

M12×1.75

10-20

1-2

50.8

76.2

25.5

M16×2

30

3

70

86

45

M20×2

50

5

76.2

108

40

M20×2

 TQ-A8T

15-20

1.5-2

76.2

108

25.4

M18×1.5
